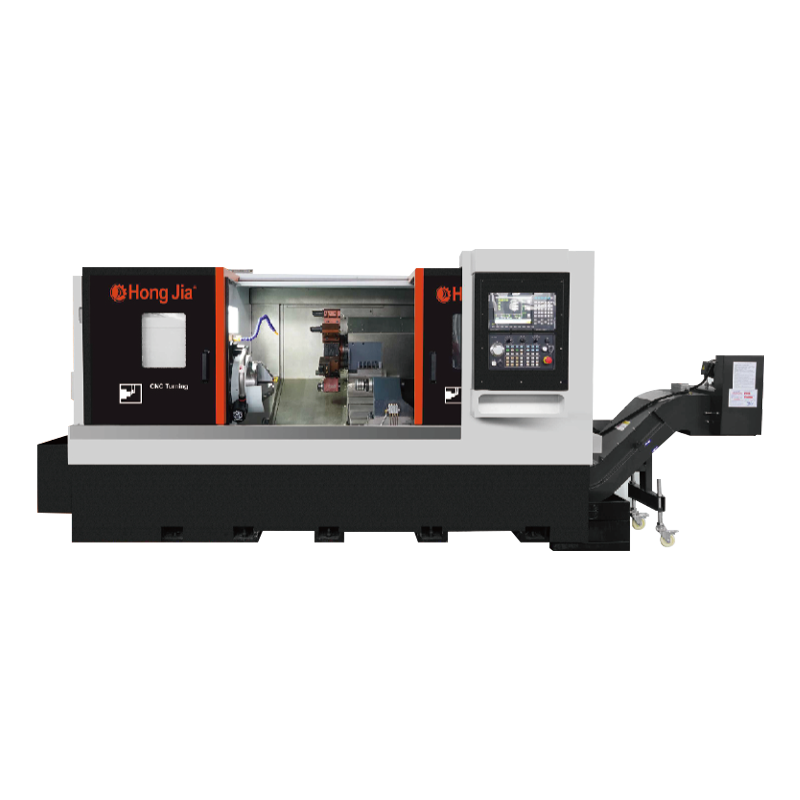

NC-112D 중단 수평 회전 센터
중대 수평 회전 센터와 함께 기본으로 제공되는 높은 토크 서보 스핀들 모터는 강력한 절단 전력과 안정성을 제공하여 중단 절단 작업 중에 고정밀 처리를 유지할 수 있도록합니다.
대형 수평 회전 센터는 대만이나 일본의 고품질 선형 가이드와 정밀 나사를 사용하여 공작 기계의 높은 정밀도와 강성을 보장합니다. 이것은 장비의 서비스 수명을 확장 할뿐만 아니라 처리 정확도와 표면 마감을 크게 향상시킵니다.
대형 수평 회전 센터는 항공 우주, 자동차 제조, 곰팡이 제조, 정밀 부품 처리 및 기타 산업에서 널리 사용됩니다. 대형 워크 피스의 대략적인 처리 또는 작은 부품의 정밀 처리에 관계없이 우수한 처리 성능과 안정성을 보여줄 수 있습니다.
생산 정보
처리 기능
1. 선반, 드릴링 및 지루함을 수행 할 수 있습니다
2. 높은 강성 기본 구조, 무거운 절단을 달성합니다
3. 높은 생산을 달성하기위한 우수한 절단 능력과 안정적인 처리 정확도
4. 드로우 아웃 냉각수 탱크는 쉽게 청소 및 절단에 사용됩니다.
5. 표준 탱크 용량 : 125L
공작 기계 기본 구성
1. 신세대 SYTEC/22TA
2. 새로운 세대 드라이브 모터
3. 차세대 고 토크 서보 스핀들 모터는 표준입니다.
4. 대만 또는 일본 와이어 레일 및 나사
5. 별도의 수도 탱크
6. 칩 제거 기계
7. 오일 압력 3 발톱
8. 내장 된 고속 단위 정밀 기계 스핀들이있는 표준
기술 매개 변수
| 목 | 단위 | NC-112d | |
| 맥스. 침대의 직경을 돌립니다 | mm | φ750 | |
| 맥스. 가공 직경 | mm | φ600 | |
| 맥스. 작업 길이 | mm | 970 | |
| 맥스. 구멍 직경을 통한 타이로드 | mm | φ91 | |
| 주축 | 스핀들 코 형태 | A2-8/11 | |
| 구멍 직경을 통해 스핀들 | mm | φ102 | |
| 3 턱 척 홀딩 능력 | 12 " | ||
| 로드 액션 양식을 당기십시오 | 유압 | ||
| 맥스. 스핀들 속도 | R/분 | 3000min-1 | |
| 주요 모터 파워 | KW | 15/18.5 | |
| 밥을 먹이다 | x 축 이동 | mm | 350 |
| z 축 이동 | mm | 1100 | |
| x/z 축 빠른 움직이는 속도 | m/분 | 25 | |
| 정도 | 위치 정확도 (x/z) | mm | ± 0.004 |
| 반복 포지셔닝 정확도 (X/Z) | mm | ± 0.002 | |
| 전동 공구 타워 | 도구 번호 | 12 | |
| 운전 형태 | 서보 기구 | ||
| 중심의 높이 | mm | 125 | |
| 도구 변경 시간 (T-T) | 초 | 0.2 | |
| 지루한 도구 홀더 사양 | mm | 50 | |
| 정사각형 도구 홀더 사양 | mm | 25 | |
| 파워 헤드 속도 | R.P/분 | 4000 | |
| 파워 헤드 모터 파워 | KW | 3.6 | |
| 파워 헤드 토크 | N.M | 15 | |
| 파워 헤드 유형 | Bmt | 65 | |
| 테일 스톡 | 테일 스톡 슬리브 테이퍼 | MT-5 | |
| 중앙 슬리브 직경 | mm | φ80 | |
| 최대 슬리브 최대 이동 | mm | 100 | |
| 안전 방패 | 완전히 닫혔습니다 | ||
| 수치 제어 시스템 | 새로운 세대 22TA/fanuc0i-tf | ||
| 기계 무게 | kg | 5800 | |
| 기계의 전체 치수 (LXWXH) | mm | 3480x2200x1950 | |
연락을 유지하십시오
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.는 2006 년에 시작하여 2018 년에 설립되었습니다.이 위장은 중국 Yangtze River Delta Economic Zone의 Zhejiang Province Ningbo City의 Qianwan New District에 위치하고 있습니다. CNC 금속 절단 장비의 연구, 개발, 생산 및 판매를 전문으로하는 기업입니다. 중국으로 NC-112D 중단 수평 회전 센터 supplier and custom NC-112D 중단 수평 회전 센터 companyHongjia CNC는 강력한 기술 강점과 풍부한 산업 경험을 바탕으로 고객에게 다양한 산업에서 고객의 요구를 충족시키기 위해 고급 CNC 솔루션을 제공하기 위해 노력하고 있습니다.
식물과 장비
뉴스는 무엇입니까?
-
오늘날 점점 더 경쟁이 치열해지는 제조 산업에서 기업은 점점 더 높은 효율성, 고정밀, 고도로 통합된 가공 솔루션을 요구하고 있습니다. Ningbo Hongjia CNC Technology Co., Ltd.는 2018년 절강성 닝보시 Qianwan New District에 설립된 고속, 정밀 경사 가이드웨이 CNC 선반 전문 제조업체로 2006년부터 탄탄한 기반을 구축해 왔습니다. 시장...
더 읽으십시오 -
드릴링 및 태핑 머신 드릴링 및 테이핑 기능을 결합한 공작 기계입니다. 주로 금속, 플라스틱 및 목재와 같은 재료에 구멍을 뚫고 내부 실 (탭핑)을 만드는 데 사용됩니다. 자동화 또는 반자동 작동을 통해 처리 효율과 정밀도를 향상시키고 기계 제조, 곰팡이 제조, 자동차 수리 및 전자 장비 어셈블리에 널리 사용됩니다. 1. 드릴링 및 태핑 머신의 주요 기능 ...
더 읽으십시오 -
1. 항공 우주 산업이 선호하는 이유는 무엇입니까? 수평 회전 센터 ? 중력 장점 : 큰 워크 피스의 변형을 피하십시오 수직 회전 문제 : 무거운 워크 피스 (직경이 1.5m 이상인 터빈 디스크와 같은)를 처리 할 때, 공작물의 무게는 클램핑 중에 변형을 일으켜 둥근 성분에 영향을 미칩니다 (일반적으로...
더 읽으십시오
산업 지식
그만큼 NC-112D 중단 수평 회전 센터 Ningbo Hongjia CNC Technology Co.가 신중하게 구축 한 Ltd는 대형 워크 피스의 중단 절단 작업을 위해 설계되었습니다. 핵심 하이라이트 중 하나는 표준 하이 토크 서보 스핀들 모터입니다. 이는 강력한 절단 전력을 제공 할뿐만 아니라 중재 절단 작업에 노출 된 경우에도 고정밀 처리를 유지할 수 있습니다. 이 디자인은 효율적인 생산을 위해 산업 분야의 긴급한 요구를 충족시킬뿐만 아니라 기술 혁신 분야의 홍 지아 CNC의 심오한 기초를 보여줍니다.
장비의 가공 정확도와 강성을 더욱 향상시키기 위해 NC-112D Heavy Cutting Horizontal Turning Center는 대만이나 일본의 고품질 선형 가이드 및 정밀 리드 스크류를 사용합니다. 이러한 구성 요소의 도입은 공작 기계의 전반적인 정확성과 강성을 크게 향상시킬뿐만 아니라 장비의 서비스 수명을 효과적으로 확장 할뿐만 아니라 처리 된 부품의 표면 마감 및 치수 정확도를 크게 향상시킵니다. 이 세부 사항을 극도로 추구하는 것은 Ningbo Hongjia CNC Technology Co., Ltd의 "장인 정신"에 대한 심오한 해석이며, 자사 제품이 시장에서 광범위한 찬사를 얻은 중요한 이유이기도합니다.
NC-112D 헤비 절단 수평 회전 센터의 광범위한 적용은 또 다른 하이라이트입니다. 항공 우주 분야의 대형 부품을 거친 가공이든 자동차 제조 및 곰팡이 제조에서 정밀 부품 가공을하든이 장비는 우수한 가공 성능과 안정성을 보여줄 수 있습니다. 강력한 가공 기능은 대형 워크 피스의 빠르고 효율적인 절단뿐만 아니라 소규모 부품의 정밀 가공에도 반영되며, 이는 "다중 용도를위한 하나의 기계"를 실현하고 생산 효율성과 유연성을 크게 향상시킵니다.
기능 설계 측면에서 NC-112D Heavy Cutting Horizontal Turning Center는 특별한 유연성과 편의성을 보여줍니다. 이 장비는 선반, 드릴링, 지루함 등과 같은 다양한 가공 방법을 지원할뿐만 아니라 새로운 세대의 SYTEC/22TA 제어 시스템 및 구동 모터를 장착하여 작업을보다 지능적이고 인간화 할 수 있습니다. 또한 표준 풀 아웃 냉각수 탱크 설계는 매일 청소 및 유지 보수를 촉진 할뿐만 아니라 절단 공정 중에 충분한 냉각수 공급을 보장하고 공구 수명을 효과적으로 연장하고 가공 품질을 향상시킵니다.
위의 핵심 장점 외에도 NC-112D Heavy Cutting Horizontal Turning Center는 세부적인주의를 기울여 설계되었습니다. 예를 들어, 독립적 인 물 탱크 설계는 절단 유체의 재활용을 보장 할뿐만 아니라 절단 유체의 오염을 효과적으로 피합니다. 효율적인 칩 제거 메커니즘은 칩 축적으로 인한 처리 오류를 피하고 처리 중 칩의 빠른 제거를 보장합니다. 유압 3 턱 척의 적용은 공작물 클램핑의 안정성과 정확성을 더욱 향상시켜 고정밀 처리에 대한 강력한 보장을 제공합니다.
