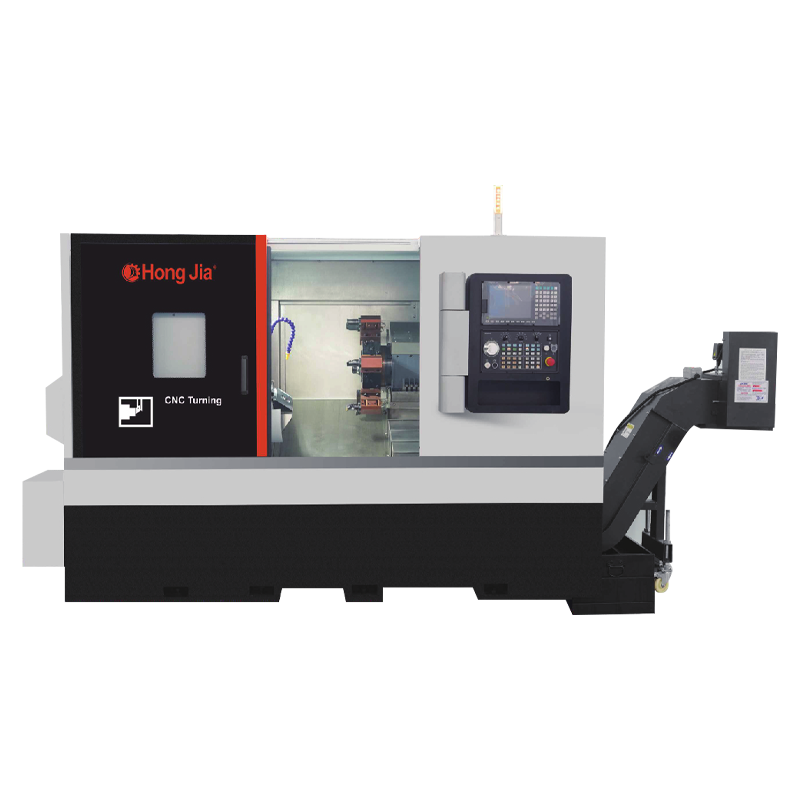

NC110D 드라이브 헤드 모터 수평 회전 센터
Power Head Motor Horizontal Turning Center에는 기존의 선반 처리 기능이있을뿐만 아니라 드릴링 및 보링과 같은 다양한 처리 작업을 수행 할 수도 있습니다. 이 다양성을 사용하면 하나의 장치가 여러 프로세스를 완료하여 장비 교체 및 공작물 전송 시간을 줄이고 전반적인 처리 효율을 향상시킬 수 있습니다.
이 장비는 가공 중에 안정성과 정밀성을 보장하기 위해 고도리 기본 구조 설계를 채택합니다. 이 설계를 통해 장비는 무거운 절단으로 인한 거대한 부하를 견딜 수 있고 동일한 처리 정확도를 유지하여 고정밀 및 고품질 부품의 처리 요구 사항을 충족시킬 수 있습니다.
파워 헤드 모터는 장비의 핵심 구성 요소입니다. 정확하고 빠른 수유 및 회전 운동을 달성하기 위해 고급 모터 기술 및 제어 시스템을 채택합니다. 이 고성능 파워 헤드 시스템은 처리 효율성을 향상시킬뿐만 아니라 처리 프로세스의 안정성과 신뢰성을 보장합니다.
생산 정보
처리 용량
1. 선반, 드릴링 및 지루함을 수행 할 수 있습니다
2. 높은 강성 기본 구조, 무거운 절단을 달성합니다
3. 높은 생산을 달성하기위한 우수한 절단 능력과 안정적인 처리 정확도
4. 드로우 아웃 냉각수 탱크는 쉽게 청소 및 절단에 사용됩니다.
5. 표준 탱크 용량 : 125L

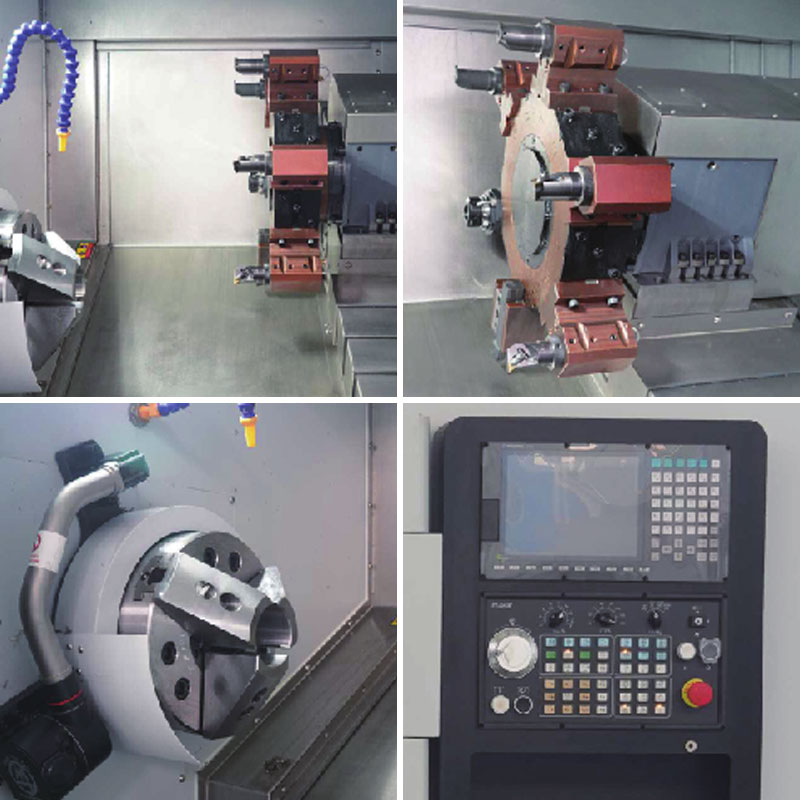

공작 기계 기본 구성
1. 신세대 sytec22ta
2. 새로운 세대 드라이브 모터
3. 차세대 고 토크 서보 스핀들 모터는 표준입니다.
4. 대만 또는 일본 와이어 레일 및 나사
5. 별도의 수도 탱크
6. 칩 제거 기계
7. 오일 압력 3 발톱
8. 내장 된 고속 단위 정밀 기계 스핀들이있는 표준
기술 매개 변수
| 목 | 단위 | NC-110D | |
| 맥스. 침대 직경을 돌립니다 | mm | φ750 | |
| 맥스. 가공 직경 | mm | φ600 | |
| 맥스. 작업 길이 | mm | 700 | |
| 맥스. 구멍 직경을 통한 타이로드 | mm | φ75 | |
| 주축 | 스핀들 코 형태 | A2-8/11 | |
| 구멍 직경을 통해 스핀들 | mm | φ86 | |
| 스핀들 내부 구멍 테이퍼 | MT-6 | ||
| 3 턱 척 홀딩 능력 | 10 " | ||
| 로드 액션 양식을 당기십시오 | 유압 | ||
| 맥스. 스핀들 속도 | R/분 | 2500 분 -1 | |
| 주요 모터 파워 | KW | 15/18.5 | |
| 밥을 먹이다 | x 축 이동 | mm | 350 |
| z 축 이동 | mm | 750 | |
| x/z 축 빠른 움직이는 속도 | m/분 | 25 | |
| 정도 | 위치 정확도 (x/z) | mm | ± 0.005 |
| 반복 포지셔닝 정확도 (X/Z) | mm | ± 0.003 | |
| 전동 공구 타워 | 도구 번호 | 12 | |
| 운전 형태 | 서보 기구 | ||
| 중심의 높이 | mm | 100 | |
| 도구 변경 시간 (T-T) | 에스 | 0.2 | |
| 지루한 도구 홀더 사양 | mm | 50 | |
| 정사각형 도구 홀더 사양 | mm | 25 | |
| 파워 헤드 속도 | R.P/분 | 4000 | |
| 파워 헤드 모터 파워 | KW | 3.6 | |
| 파워 헤드 토크 | N.M | 15 | |
| 파워 헤드 유형 | Bmt | 65 | |
| 테일 스톡 | 테일 스톡 슬리브 테이퍼 | MT-5 | |
| 중앙 슬리브 직경 | mm | φ80 | |
| 최대 슬리브 최대 이동 | mm | 100 | |
| 안전 방패 | 완전히 닫혔습니다 | ||
| 수치 제어 시스템 | 새로운 세대 22TA/FANUC 0I-TF | ||
| 기계 무게 | kg | 5200 | |
| 기계의 전반적인 방향 (LXWXH) | mm | 2980 × 2200 × 1950 | |
연락을 유지하십시오
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.는 2006 년에 시작하여 2018 년에 설립되었습니다.이 위장은 중국 Yangtze River Delta Economic Zone의 Zhejiang Province Ningbo City의 Qianwan New District에 위치하고 있습니다. CNC 금속 절단 장비의 연구, 개발, 생산 및 판매를 전문으로하는 기업입니다. 중국으로 NC110D 드라이브 헤드 모터 수평 회전 센터 supplier and custom NC110D 드라이브 헤드 모터 수평 회전 센터 companyHongjia CNC는 강력한 기술 강점과 풍부한 산업 경험을 바탕으로 고객에게 다양한 산업에서 고객의 요구를 충족시키기 위해 고급 CNC 솔루션을 제공하기 위해 노력하고 있습니다.
식물과 장비
뉴스는 무엇입니까?
-
오늘날 점점 더 경쟁이 치열해지는 제조 산업에서 기업은 점점 더 높은 효율성, 고정밀, 고도로 통합된 가공 솔루션을 요구하고 있습니다. Ningbo Hongjia CNC Technology Co., Ltd.는 2018년 절강성 닝보시 Qianwan New District에 설립된 고속, 정밀 경사 가이드웨이 CNC 선반 전문 제조업체로 2006년부터 탄탄한 기반을 구축해 왔습니다. 시장...
더 읽으십시오 -
드릴링 및 태핑 머신 드릴링 및 테이핑 기능을 결합한 공작 기계입니다. 주로 금속, 플라스틱 및 목재와 같은 재료에 구멍을 뚫고 내부 실 (탭핑)을 만드는 데 사용됩니다. 자동화 또는 반자동 작동을 통해 처리 효율과 정밀도를 향상시키고 기계 제조, 곰팡이 제조, 자동차 수리 및 전자 장비 어셈블리에 널리 사용됩니다. 1. 드릴링 및 태핑 머신의 주요 기능 ...
더 읽으십시오 -
1. 항공 우주 산업이 선호하는 이유는 무엇입니까? 수평 회전 센터 ? 중력 장점 : 큰 워크 피스의 변형을 피하십시오 수직 회전 문제 : 무거운 워크 피스 (직경이 1.5m 이상인 터빈 디스크와 같은)를 처리 할 때, 공작물의 무게는 클램핑 중에 변형을 일으켜 둥근 성분에 영향을 미칩니다 (일반적으로...
더 읽으십시오
산업 지식
드라이브 헤드 모터 수평 회전 센터의 고효율 처리 특성
1. 구조적 특성 및 고효율
헤드 모터 수평 회전 센터를 구동합니다 일반적으로 갠트리 프레임 구조를 채택하며 기계 베드는 주로 폴리머 콘크리트 재료로 만들어졌으며, 이는 댐핑 성능이 우수하고 열전도율이 낮으므로 금형의 가공 정확도를 향상시키는 데 도움이됩니다. Ltd는 Ningbo Hongjia CNC Technology Co.가 생산 한 드라이브 헤드 모터 수평 회전 센터 (Drive Head Motor Horizontal Turning Center)는이 고급 구조 설계를 채택하여 고속 작동 하에서 공작 기계의 안정성과 정확성을 보장합니다.
2. 고급 드라이브 기술
구동 모드 측면에서, 드라이브 헤드 모터 수평 회전 센터는 기존 선형 모션 (X/Y/Z 축) 서보 모터와 볼 스크류 드라이브에서 현재 선형 모터 드라이브까지 개발되었습니다. 선형 모터는 로터리 운동을 선형 운동으로 변환하는 전송 요소를 제거하여 동적 성능, 이동 속도 및 축의 처리 정확도를 크게 향상시킵니다. Ningbo Hongjia CNC Technology Co., Ltd의 일부 제품은 선형 모터 드라이브 기술을 채택하여 공작 기계의 축 가속도와 빠른 이동 속도를 크게 향상시켜 생산 효율성을 크게 향상 시켰습니다.
또한 로터리 테이블의 스윙과 스핀들 헤드의 스윙 및 회전은 토크 모터에 의해 널리 실현됩니다. 토크 모터는 동기식 모터이며 로터는 기계적 변속기 요소없이 구동되는 구성 요소에 직접 고정되어 있습니다. 따라서 정적 및 동적 하중 강성이 매우 높기 때문에 회전 축 및 스윙 축의 위치 정확도와 반복성을 향상시킵니다.
3. 고정밀 전기 스핀들
전기 스핀들은 드라이브 헤드 모터 수평 회전 센터의 핵심 구성 요소입니다. 곰팡이 자유 표면 및 복잡한 윤곽의 가공에서 더 작은 직경의 엔드 밀이 종종 사용되므로 전기 스핀들이 매우 빠른 속도를 가져야합니다. 현재 시장에있는 고속 가공 센터의 스핀들 속도는 대부분 18000에서 42000R/분 사이이며 일부 고급 제품의 스핀들 속도는 54000R/분 이상에 도달 할 수 있습니다. Ningbo Hongjia CNC Technology Co., Ltd의 드라이브 헤드 모터 가로 회전 센터에는 고속 및 우수한 안정성이있는 고정밀 전기 스핀들이 장착되어 있으며 다양한 복잡한 금형의 처리 요구를 충족시킬 수 있습니다.
고속 전기 스핀들의 안정성을 보장하기 위해, 공작 기계에는 온도, 변위 및 진동 측정을위한 센서가 장착되어있어 온도 상승, 축 방향 변위 및 모터, 베어링 및 스핀들의 진동을 모니터링합니다. 이 센서는 CNC 시스템에 대한 보정 데이터를 제공하여 스핀들 속도 및 공급 속도를 수정하고 처리 매개 변수를 최적화하여 처리 정확도 및 효율성을 보장합니다.
4. 고급 제어 시스템
CNC 제어 시스템은 드라이브 헤드 모터 수평 회전 센터의 중요한 부분으로, 공작 기계 공구 처리의 속도, 정확도 및 표면 품질을 크게 결정합니다. 고급 CNC 제어 시스템의 프로그램 세그먼트 처리 시간은 일반적으로 0.5ms 미만에 도달 할 수 있으며, 이는 고속 처리에서 데이터 흐름의 실시간 처리 요구 사항을 충족시킬 수 있습니다. Ningbo Hongjia CNC Technology Co., Ltd의 드라이브 헤드 모터 가로 회전 센터에는 고속 CNC 제어 시스템이 장착되어 고속 작동 하에서 공작 기계의 안정성과 정확성을 보장합니다.
