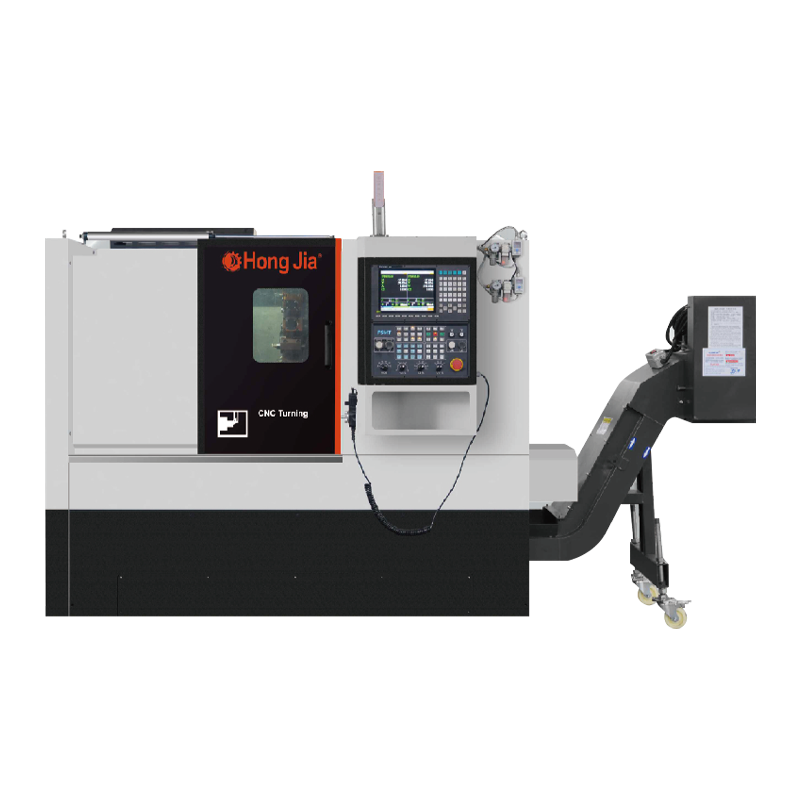

NC-106DS 듀얼 스핀들 자동 도킹 수평 회전 센터
듀얼 스핀들 자동 도킹 수평 회전 센터는 회전, 드릴링, 보링, 밀링 및 탭핑과 같은 여러 처리 기능을 통합하는 고급 공작 기계입니다. 독특한 듀얼 스핀들 디자인은 두 스핀들 사이의 공작물의 자동 도킹을 실현하여 처리 효율과 정밀도를 크게 향상시킵니다.
듀얼 스핀들 구조는 두 스핀들 사이의 공작물의 원활한 도킹을 달성하고 클램핑 시간 수를 줄이며 처리 효율을 향상시킬 수 있습니다. 스핀들은 안정적인 성능과 고속을 가지고 있으며, 이는 다양한 재료의 정밀 처리에 적합합니다. 복잡한 부품의 일회성 처리 요구를 충족시키기 위해 회전, 드릴링, 보링, 밀링 및 태핑과 같은 여러 처리 기능을 통합합니다.
냉각수 탱크는 풀 아웃 설계를 채택하여 사용자가 청소하고 유지 관리하기에 편리하여 공작 기계의 장기 안정적인 작동을 보장합니다. 절단 영역을 효과적으로 식히고 공구의 서비스 수명을 연장하도록 냉각수가 순환됩니다.
생산 정보
처리 기능
1. 선반, 드릴링 및 지루함을 수행 할 수 있습니다
2. 높은 강성 기본 구조, 무거운 절단을 달성합니다
3. 높은 생산을 달성하기위한 우수한 절단 능력과 안정적인 처리 정확도
4. 드로우 아웃 냉각수 탱크는 쉽게 청소 및 절단에 사용됩니다.
5. 표준 탱크 용량 : 100L
공작 기계 기본 구성
1. 신세대 SYTEC/22TB
2. 새로운 세대 드라이브 모터 및 스핀들 드라이브
3. 내장 된 고속 정밀 전동 스핀들은 표준입니다
4. 대만 또는 일본 와이어 레일 및 나사
5. 별도의 수도 탱크
6. 칩 제거 기계
7. 오일 압력 3 발톱
8. 파워 타워 15 스테이션
기술 매개 변수
| 목 | NC-106D |
| 맥스. 가공 직경 | φ160mm |
| 맥스. 작업 길이 | 250mm |
| 맥스. 직경을 돌립니다 | 500mm |
| 스핀들 척 치수 | 6/8 인치 |
| 스핀들 끝 모양 | 5000 분 -1 |
| 스핀들의 조리개를 통해 | A2-5 |
| 스핀들 팽창 튜브의 내 직경 | φ56mm |
| 메인 샤프트 베어링의 내 직경 | φ45mm |
| 스핀들 파워 | φ80mm |
| 정격 스핀들 토크 | 11kw |
| 맥스. 스핀들 토크 | 35n.m |
| 터렛 표면의 수 | 70n.m |
| 외경 도구의 핸들 | 15 |
| 비트 시트 보어 | 20x20 |
| 터렛 파워 헤드 모델 | φ25mm |
| 터렛 파워 헤드의 최대 속도 | BMT40/ER25 |
| 커터 타워 파워 헤드 모터 파워 | 4000min -1 |
| 터렛 파워 헤드 토크 | 2.4kW |
| 터렛 파워 헤드 토크 | 7.7n.m |
| 피드 축 z/x 방향 이동 | Z : 370mm x : 185mm |
| 공급 샤프트 방향 이동 | A : 360mm |
| 공급 샤프트 Z/X 모터 파워 | 1.7kW |
| 빠른 시프트 속도 z/x | Z : 20m/min x : 20m/min |
| 빠른 시프트 속도 a | A : 20m/분 |
| 뒷 샤프트 파워 | 3.7kW |
| 맥스. 뒤 샤프트의 속도 | 4500 분 -1 |
| ABAXIALEND | A2-4 |
| 조리개를 통해 뒤쪽 스핀들 | φ36mm |
| 뒷 샤프트 척 | 5 인치 |
| 뒤 샤프트의 정격 토크 | 14.1 N.M |
| 맥스. 백 샤프트의 토크 | 30 N.M |
| 전원 공급 장치 용량 | 13kva |
| 기계의 전체 치수 (LXWXH) | 2260 × 1560 × 1715mm (칩 컨베이어 없음) 칩 제거 머신은 포함되지 않습니다 |
| 기계 무게 | 3800kg |
연락을 유지하십시오
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.는 2006 년에 시작하여 2018 년에 설립되었습니다.이 위장은 중국 Yangtze River Delta Economic Zone의 Zhejiang Province Ningbo City의 Qianwan New District에 위치하고 있습니다. CNC 금속 절단 장비의 연구, 개발, 생산 및 판매를 전문으로하는 기업입니다. 중국으로 NC-106DS 듀얼 스핀들 자동 도킹 수평 회전 센터 supplier and custom NC-106DS 듀얼 스핀들 자동 도킹 수평 회전 센터 companyHongjia CNC는 강력한 기술 강점과 풍부한 산업 경험을 바탕으로 고객에게 다양한 산업에서 고객의 요구를 충족시키기 위해 고급 CNC 솔루션을 제공하기 위해 노력하고 있습니다.
식물과 장비
뉴스는 무엇입니까?
-
오늘날 점점 더 경쟁이 치열해지는 제조 산업에서 기업은 점점 더 높은 효율성, 고정밀, 고도로 통합된 가공 솔루션을 요구하고 있습니다. Ningbo Hongjia CNC Technology Co., Ltd.는 2018년 절강성 닝보시 Qianwan New District에 설립된 고속, 정밀 경사 가이드웨이 CNC 선반 전문 제조업체로 2006년부터 탄탄한 기반을 구축해 왔습니다. 시장...
더 읽으십시오 -
드릴링 및 태핑 머신 드릴링 및 테이핑 기능을 결합한 공작 기계입니다. 주로 금속, 플라스틱 및 목재와 같은 재료에 구멍을 뚫고 내부 실 (탭핑)을 만드는 데 사용됩니다. 자동화 또는 반자동 작동을 통해 처리 효율과 정밀도를 향상시키고 기계 제조, 곰팡이 제조, 자동차 수리 및 전자 장비 어셈블리에 널리 사용됩니다. 1. 드릴링 및 태핑 머신의 주요 기능 ...
더 읽으십시오 -
1. 항공 우주 산업이 선호하는 이유는 무엇입니까? 수평 회전 센터 ? 중력 장점 : 큰 워크 피스의 변형을 피하십시오 수직 회전 문제 : 무거운 워크 피스 (직경이 1.5m 이상인 터빈 디스크와 같은)를 처리 할 때, 공작물의 무게는 클램핑 중에 변형을 일으켜 둥근 성분에 영향을 미칩니다 (일반적으로...
더 읽으십시오
산업 지식
현대식 제조 산업에서 효율적이고 정확하며 자동화 된 가공 장비는 기업의 경쟁력을위한 중요한 보장이되고 있습니다. Ningbo Hongjia CNC Technology Co., Ltd는 업계 최고의 CNC 금속 절단 장비 R & D 인 생산 및 영업 회사 인 고객에게 다양한 산업의 처리 요구를 충족시키기 위해 강력한 기술 강점과 풍부한 산업 경험을 갖춘 고급 CNC 솔루션을 제공합니다. 그중에서도 듀얼 스핀들 자동 도킹 수평 회전 센터 이에 의해 시작된 고성능 및 효율적인 고급 공작 기계입니다.
효율적이고 정확한 처리 기능
듀얼 스핀들 자동 도킹 수평 회전 센터는 회전, 드릴링, 보링, 밀링 및 테이핑과 같은 여러 처리 기능을 통합합니다. 독특한 듀얼 스핀들 디자인은 두 스핀들 사이의 워크 피스의 자동 도킹을 실현하여 처리 효율과 정밀도를 크게 향상시킵니다. 복잡한 부품의 대량 생산이든 고정밀 처리이든, 공작 기계는 탁월한 성능을 보여줄 수 있습니다.
강력한 기본 구조
공작 기계는 높은 절단 작업을 견딜 수 있고 장기 안정적인 작동을 보장 할 수있는 고조감 기본 구조 설계를 채택합니다. 동시에, 새로운 세대의 SYTEC/22TB 제어 시스템과 새로운 세대의 드라이브 모터 및 스핀들 드라이브가 장착되어 효율적이고 정확한 처리 프로세스를 보장합니다. 또한, 공작 기계에는 고속 고속 정밀 전기 스핀들이 내장되어있어 고속 및 고밀도 처리의 요구를 충족시키고 고객에게 고품질 처리 결과를 제공 할 수 있습니다.
고급 구성 및 기술
듀얼 스핀들 자동 도킹 수평 회전 센터에는 대만이나 일본에서 수입 된 가이드 레일 및 리드 나사가 장착되어있어 공작 기계의 정확성과 내구성을 보장합니다. 동시에 독립적 인 물 탱크 설계와 칩 컨베이어 장비는 청소를보다 편리하고 장비의 유지 보수 효율을 효과적으로 향상시킵니다. 또한 공작 기계에는 유압 3 턱 척과 15 스테이션 파워 터릿이있어 처리의 유연성을 더욱 향상시키고보다 복잡하고 다양한 처리 요구에 대처할 수 있습니다.
편리한 냉각 및 칩 제거 시스템
가공 과정에서 냉각 시스템의 품질은 공작물의 품질과 도구 수명에 직접적인 영향을 미칩니다. 듀얼 스핀들 자동 도킹 수평 회전 센터는 풀 아웃 냉각수 탱크 설계를 채택하여 냉각수의 청소를 더 쉽게 할 수 있습니다. 표준 워터 탱크 용량은 100L로 장기 처리의 냉각 요구를 완전히 충족시키고 온도 상승으로 인한 정밀 오차를 줄일 수 있습니다.
산업 응용 및 시장 장점
듀얼 스핀들 자동 도킹 수평 회전 센터는 자동차 제조, 항공 우주, 정밀 금형, 의료 기기 등과 같은 많은 산업에서 널리 사용됩니다. 다기능 통합을 통해 기업은 동일한 장비에서 여러 처리 작업을 완료하고 기계 변경 및 디버깅 시간을 줄이며 생산 효율성을 향상시킬 수 있습니다.
Ningbo Hongjia CNC Technology Co., Ltd는 시장의 변화하는 요구를 충족시키기 위해 항상 기술 혁신과 지속적으로 최적화 된 제품 성능을 준수했습니다. 듀얼 스핀들 자동 도킹 수평 회전 센터
