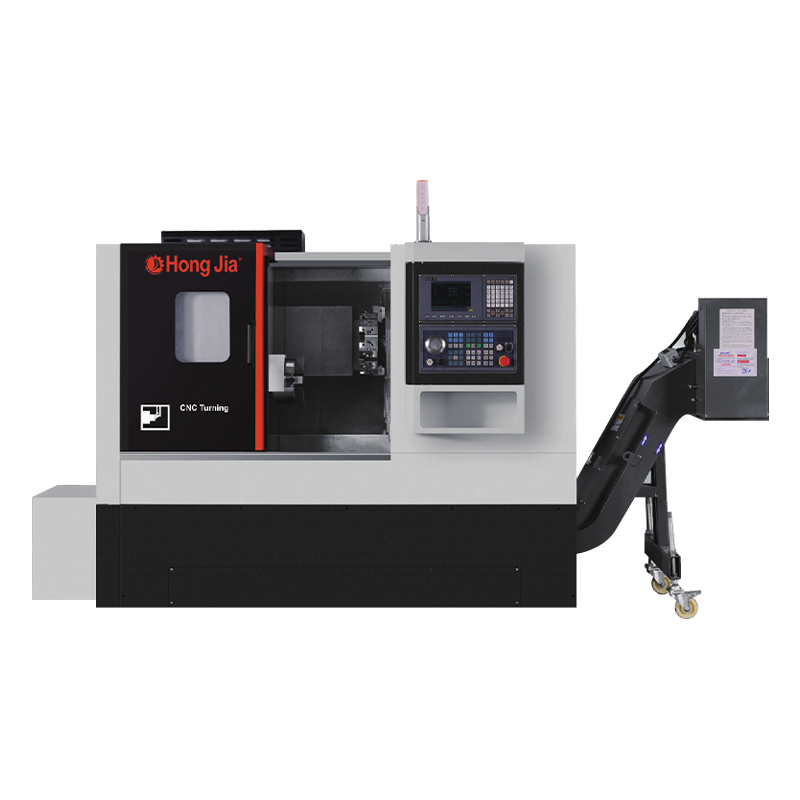

NC-106 수평 회전 센터

수평 회전 센터는 전통적인 전환 작업에 적합 할뿐만 아니라 드릴링, 보링, 밀링 및 태핑과 같은 여러 처리 기능을 통합합니다. 하나의 장치는 여러 프로세스를 완료하여 공작물 전송 수를 크게 줄이고 생산 효율성을 향상시킬 수 있습니다. 고급 서보 제어 시스템 및 정밀 가이드 레일 설계를 사용하면 각 처리가 미크론 수준 정확도 요구 사항을 충족 할 수 있습니다. 복잡한 윤곽선 또는 미세 밀링 작업의 회전에 관계없이 쉽게 처리 할 수 ​​있습니다.
전체 주조 침대 구조는 엄격한 열처리를 거쳐 장기 중재 처리 하에서 공작 기계가 안정성과 정확도를 유지할 수 있도록합니다. 이를 통해 사용자에게 처리 신뢰성이 높고 서비스 수명이 길어집니다. 수평 회전 센터는 항공 우주, 자동차 제조, 곰팡이 제조, 정밀 기계 및 기타 분야에서 널리 사용됩니다.

+ 문의하기
  • NC-106 수평 회전 센터
  • NC-106 수평 회전 센터

생산 정보

처리 기능

1. 선반, 드릴링 및 지루함을 수행 할 수 있습니다

2. 높은 강성 기본 구조, 무거운 절단을 달성합니다

3. 높은 생산을 달성하기위한 우수한 절단 능력과 안정적인 처리 정확도

4. 드로우 아웃 냉각수 탱크는 쉽게 청소 및 절단에 사용됩니다.

5. 표준 탱크 용량 : 100L

공작 기계 기본 구성

1. 신세대 Sytec/7ta-e

2. 새로운 세대 드라이브 모터 및 스핀들 드라이브

3. 차세대 고 토크 서보 스핀들 모터는 표준입니다.

4. 대만 또는 일본 와이어 레일 및 나사

5. 별도의 수도 탱크

6. 칩 제거 기계

7. 오일 압력 3 발톱

8. 내장 된 고속 단위 정밀 기계 스핀들이있는 표준

기술 매개 변수

목 NC-106
맥스. 가공 직경 φ300mm
맥스. 작업 길이 350mm
맥스. 직경을 돌립니다 500mm
스핀들 척 치수 6/8 인치
맥스. 스핀들 속도 4000min -1
스핀들 끝 모양 A2-5
스핀들의 조리개를 통해 φ56mm
스핀들 팽창 튜브의 내 직경 φ45mm
메인 샤프트 베어링의 내 직경 φ90mm
스핀들 파워 7.5kW/11kW
정격 스핀들 토크 70n.m
맥스. 스핀들 토크 100n.m

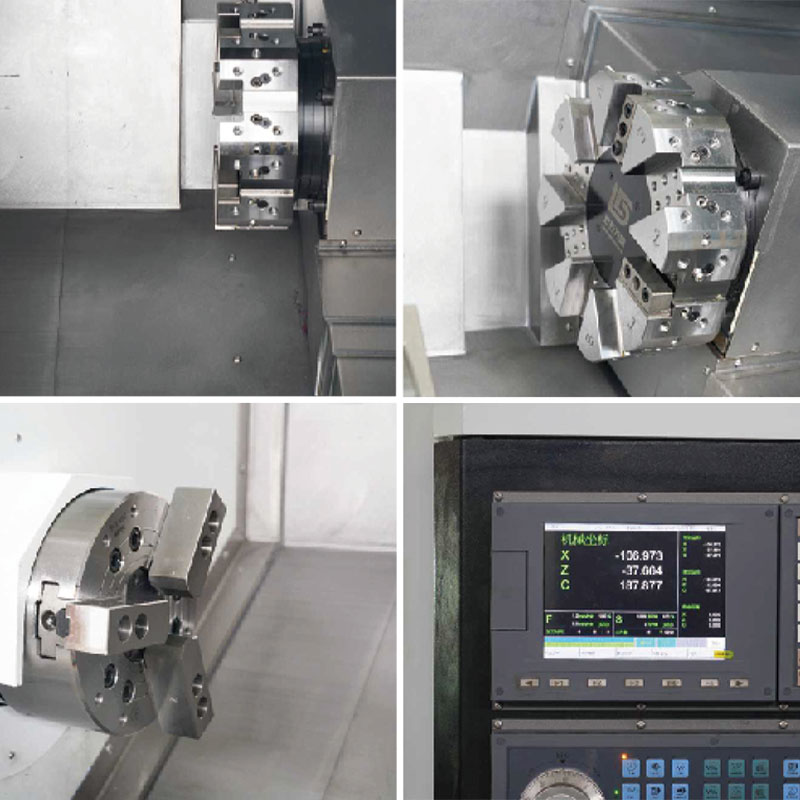

터렛 표면의 수 8
외경 도구의 핸들 25x25
비트 시트 보어 φ32mm
여행 z/x Z : 370mm x : 200mm
빠른 시프트 속도 z/x Z : 20m/min x : 20m/min
전원 공급 장치 용량 18kva
기계의 전체 치수 (LXWXH) 2350 × 1560 × 1715 mm (칩 컨베이어 없음) 칩 제거 기계는 포함되지 않습니다
기계 무게 3300kg

연락 유지

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.는 2006년에 시작되어 2018년에 설립되었습니다. 중국 저장성 닝보시 첸완 신구에 위치하며, 중국 양쯔강 삼각주 경제 구역의 남쪽 날개에 있습니다. CNC 금속 절단 장비의 연구, 개발, 생산 및 판매를 전문으로 하는 기업입니다. 중국 NC-106 수평 회전 센터 공급업체 및 맞춤 NC-106 수평 회전 센터 회사로서, 강력한 기술력과 풍부한 업계 경험을 바탕으로 홍지아 CNC는 고객에게 첨단 CNC 솔루션을 제공하여 다양한 산업의 고객 요구를 충족시키기 위해 노력하고 있습니다.
공장 및 장비
  • 공장 외관
  • 공장 외관
  • 장비
  • 장비
  • 장비
  • 장비
  • 장비
새소식
  • 복합 각도로 12개의 교차 드릴 구멍이 있는 유압 매니폴드가 견적을 위해 책상 위에 놓여 있습니다. 3축 밀에서는 5개의 설정과 5개의 고정 장치가 필요하며, 세 번째 설정만으로도 이후의 모든 작업에서 감당해야 하는 약 0.03mm의 위치 오류가 발생합니다. 5축 기계에서는 동일한 부품이 한 번의 클램핑으로 작동됩니다. 이러한 비교는 전체 비즈니스 사례입니다. 5축 CN...

    더 읽기
  • 316L 스테인리스 뼈 나사에 대한 첫 번째 품목 검사는 종종 실용적인 질문으로 시작됩니다. 이 프로세스가 하나의 양호한 부품뿐만 아니라 로트 전반에 걸쳐 중요한 공차를 유지할 수 있습니까? 이 질문은 의료 가공의 중심에 있습니다. 작업은 하나의 기계 유형으로 정의되지 않습니다. 이는 부품 형상, 재료, 공차, 표면 마감, 청소 및 추적 가능성과 일치하는 제어된 경로로 정의됩니다....

    더 읽기
  • 견적 요청은 STEP 파일, PDF 도면 및 배송 날짜와 함께 도착합니다. 공장에서는 견적을 내리기 전에 세 가지 질문에 답해야 합니다. 즉, 부품을 고정할 수 있는지, 공구가 모든 기능에 도달할 수 있는지, 기계가 견적된 사이클 시간에 공차를 유지할 수 있는지입니다. CAD와 캠은 이러한 질문에 순차적으로 답합니다. CAD는 부품을 정의합니다. CAM은 그것을 만드는 모션을 정의...

    더 읽기
업계 지식

고정밀 및 고효율 CNC 가공 장비-수평 회전 센터

현대식 제조에서 고정밀 및 고효율 가공 장비가 다양한 산업의 생산성을 향상시키는 열쇠가되었습니다. 수평 회전 센터에는 전통적인 회전 기능이있을뿐만 아니라 드릴링, 보링, 밀링 및 태핑과 같은 여러 가공 기능도 통합됩니다. 하나의 장치는 여러 프로세스를 완료하여 공작물 처리 시간 수를 크게 줄이고 생산 효율성을 향상시킬 수 있습니다. 이 다목적 성은 수평 회전 센터가 항공 우주, 자동차 제조, 곰팡이 가공 및 정밀 기계와 같은 다양한 산업에 이상적인 선택입니다.

그만큼 수평 회전 센터 안정적인 가공 정확도를 유지하면서 장비가 무거운 부하 절단을 견딜 수 있도록 고도도 기본 구조로 설계되었습니다. 우수한 절단 능력과 높은 안정성 가공 정확도를 통해 대량 생산에서 효율적이고 안정적인 가공 성능을 달성 할 수 있습니다. 장비의 냉각 시스템은 쉽게 청소 및 칩 취급을 위해 풀 아웃 냉각수 탱크 설계를 채택합니다. 표준 냉각수 탱크 용량은 100L로 장기 가공의 냉각 요구를 보장합니다.

고급 제어 시스템 및 정밀 가이드 레일
수평 회전 센터는 차세대 SYTEC/7TA-E 제어 시스템을 채택하며 차세대 드라이브 모터 및 스핀들 드라이브 시스템이 장착되어 있습니다. 높은 토크 서보 스핀들 모터는 표준이므로 장비가 회전 할 때 탁월한 전력 출력을 유지할 수 있습니다. 또한 장비 가이드 레일 및 리드 나사는 대만이나 일본의 고정밀 구성 요소를 사용하여 장기 처리 후 안정성과 정확성을 보장합니다.

수평 회전 센터의 전체 캐스팅 베드 구조는 엄격한 열 처리 공정을 거쳐 장기 중장 처리 환경에서 공작 기계가 안정성과 정확도를 유지할 수 있도록합니다. 이 설계는 공작 기계의 서비스 수명을 확장 할뿐만 아니라 처리 신뢰성을 향상시킵니다. 장비에는 독립적 인 물 탱크 및 칩 청소 시스템이 장착되어있어 칩 축적으로 인한 처리 오류를 효과적으로 줄이고 유지 보수의 편의성을 향상시킵니다.

이 장비에는 공작물의 안정적인 클램핑을 보장하고 가공의 안전성과 정확성을 향상시키기 위해 유압식 3 턱 척이 표준으로 장착되어 있습니다. 동시에 수동 청소 시간을 크게 줄이고 생산 효율성을 향상시키기 위해 자동 칩 컨베이어가 장착되어 있습니다. 지능형 제어 시스템을 사용하면 작업이 더 쉬워지고 복잡한 처리 작업을 쉽게 처리 할 수 ​​있습니다.

정밀도, 다양성 및 효율적인 생산 능력으로 인해 수평 회전 센터는 많은 산업에서 널리 사용되었습니다. 예를 들어, 항공 우주 분야에서 장비는 정밀 부품의 처리에 사용될 수 있습니다. 자동차 제조 산업에서는 엔진 부품 및 전송 시스템 부품의 효율적인 생산에 사용될 수 있습니다. 곰팡이 제조 산업에서는 복잡한 금형의 고정밀 가공을 보장 할 수 있습니다.

Ningbo Hongjia CNC Technology Co., Ltd는 고객에게 고급 CNC 솔루션을 제공하기 위해 CNC 금속 절단 장비의 연구 개발, 생산 및 판매에 중점을 둔 기업입니다. Hongjia CNC는 중국 NC-106Horizontal Turning Center 공급 업체 및 사용자 정의 공급 업체로서 강력한 기술 강점과 풍부한 산업 경험에 의존하여 다양한 산업 분야의 고객에게 효율적이고 안정적인 처리 장비를 지속적으로 혁신하고 제공합니다.
