Ningbo Hongjia CNC Technology Co., Ltd. 집 / 제품 / 수평 CNC 회전 및 밀링 시리즈 / NC110D-Y 높은 생산 수평 회전 센터

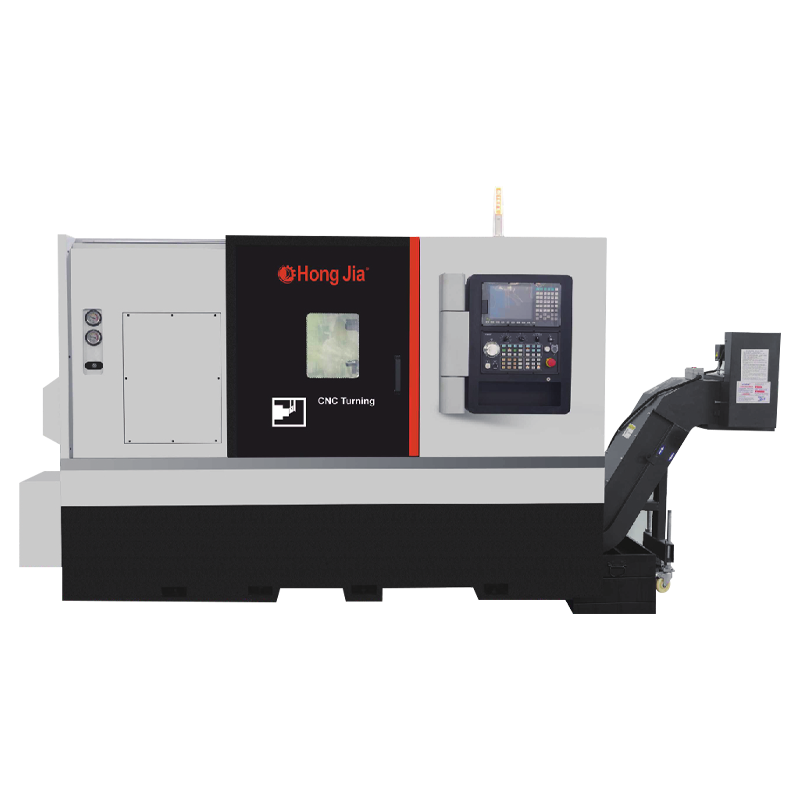

NC110D-Y 높은 생산 수평 회전 센터

고수익 수평 회전 센터는 고성능 스핀들과 절단 시스템을 사용하여 다양한 재료 및 모양의 일부의 처리에 쉽게 대처할 수 있습니다. 강력한 절단 전력과 안정적인 절단 속도는 처리 효율성 및 처리 품질을 보장합니다. 최적화 된 공구 경로와 절단 매개 변수는 절단 중에 진동과 마모를 줄이고 도구 수명을 연장합니다.
정밀 가이드 레일 및 포지셔닝 시스템은 처리 중에 높은 정밀도와 안정성을 보장합니다. 고급 센서 및 제어 시스템은 처리 매개 변수를 실시간으로 모니터링하고 조정하여 처리 정확도의 일관성을 보장합니다. 신뢰할 수있는 클램핑 시스템 및 비품은 처리 중에 부품의 안정성과 위치 정확도를 보장합니다.
높은 수준의 자동화는 다양한 자동화 로딩 및 언 로딩 방법을 지원하고 수동 개입을 줄이며 생산 효율성을 향상시킵니다. 최적화 된 공작 기계 구조 및 열 소산 시스템

+ 문의하기
  • NC110D-Y 높은 생산 수평 회전 센터
  • NC110D-Y 높은 생산 수평 회전 센터

생산 정보

처리 용량

1. 선반, 드릴링 및 지루함을 수행 할 수 있습니다

2. 높은 강성 기본 구조, 무거운 절단을 달성합니다

3. 높은 생산을 달성하기위한 우수한 절단 능력과 안정적인 처리 정확도

4. 드로우 아웃 냉각수 탱크는 쉽게 청소 및 절단에 사용됩니다.

5. 표준 탱크 용량 : 125L

공작 기계 기본 구성

1. 신세대 에스YTEC/22TB

2. 새로운 세대 드라이브 모터

3. 차세대 고 토크 서보 스핀들 모터는 표준입니다.

4. 대만 또는 일본 와이어 레일 및 나사 5. 분리 된 물 탱크

6. 칩 제거 기계

7. 오일 압력 3 발톱

8. 내장 된 고속 단위 정밀 기계 스핀들이있는 표준

기술 매개 변수

목 단위 NC-1110D-Y
맥스. 침대 직경을 돌립니다 mm φ750
맥스. 가공 직경 mm φ600
최대 작업 길이 mm 700
맥스. 구멍 직경을 통한 타이로드 mm φ75
주축 스핀들 코 형태 A2-8/11
구멍 직경을 통해 스핀들 mm φ86
스핀들 내부 구멍의 테이퍼 MT-6
3 턱 척 홀딩 능력 10”
로드 액션 양식을 당기십시오 유압
맥스. 스핀들 속도 R/분 2500 분 -1
주요 모터 파워 KW 15/18.5
밥을 먹이다 x 축 이동 mm 350
z 축 이동 mm 750
x/z 축 빠른 움직이는 속도 m/분 25
정도 위치 정확도 (x/z) mm ± 0.005
반복 포지셔닝 정확도 (X/Z) mm ± 0.003
전동 공구 타워 도구 번호 12
운전 형태 서보 기구
중심의 높이 mm 100
공구 교수 시간 (T-T) S 0.2
지루한 도구 홀더 사양 mm 50
정사각형 도구 홀더 사양 mm 25
파워 헤드 속도 R.P/분 4000
파워 헤드 모터 파워 KW 3.6
파워 헤드 토크 N.M 15
파워 헤드 유형 Bmt 55/65
y 축 y 축 이동 mm 150
Y 축 모터 토크 N.M 8.4
y 축 나사 불알 3206
y 축 안내 양식 직사각형 하드 레일 / 와이어 레일 직사각형 하드 레일
테일 스톡 테일 스톡 슬리브 테이퍼 MT-5
중앙 슬리브 직경 mm φ80
최대 슬리브 최대 이동 mm 100
안전 방패 완전히 닫혔습니다
수치 제어 시스템 SYTEC 22TB/FAN UC OI-TF
기계 무게 kg 5350
기계의 전체 치수 (LXWXH) mm 2980 × 2200 × 1950

연락 유지

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.는 2006년에 시작되어 2018년에 설립되었습니다. 중국 저장성 닝보시 첸완 신구에 위치하며, 중국 양쯔강 삼각주 경제 구역의 남쪽 날개에 있습니다. CNC 금속 절단 장비의 연구, 개발, 생산 및 판매를 전문으로 하는 기업입니다. 중국 NC110D-Y 높은 생산 수평 회전 센터 공급업체 및 맞춤 NC110D-Y 높은 생산 수평 회전 센터 회사로서, 강력한 기술력과 풍부한 업계 경험을 바탕으로 홍지아 CNC는 고객에게 첨단 CNC 솔루션을 제공하여 다양한 산업의 고객 요구를 충족시키기 위해 노력하고 있습니다.
공장 및 장비
  • 공장 외관
  • 공장 외관
  • 장비
  • 장비
  • 장비
  • 장비
  • 장비
새소식
  • 복합 각도로 12개의 교차 드릴 구멍이 있는 유압 매니폴드가 견적을 위해 책상 위에 놓여 있습니다. 3축 밀에서는 5개의 설정과 5개의 고정 장치가 필요하며, 세 번째 설정만으로도 이후의 모든 작업에서 감당해야 하는 약 0.03mm의 위치 오류가 발생합니다. 5축 기계에서는 동일한 부품이 한 번의 클램핑으로 작동됩니다. 이러한 비교는 전체 비즈니스 사례입니다. 5축 CN...

    더 읽기
  • 316L 스테인리스 뼈 나사에 대한 첫 번째 품목 검사는 종종 실용적인 질문으로 시작됩니다. 이 프로세스가 하나의 양호한 부품뿐만 아니라 로트 전반에 걸쳐 중요한 공차를 유지할 수 있습니까? 이 질문은 의료 가공의 중심에 있습니다. 작업은 하나의 기계 유형으로 정의되지 않습니다. 이는 부품 형상, 재료, 공차, 표면 마감, 청소 및 추적 가능성과 일치하는 제어된 경로로 정의됩니다....

    더 읽기
  • 견적 요청은 STEP 파일, PDF 도면 및 배송 날짜와 함께 도착합니다. 공장에서는 견적을 내리기 전에 세 가지 질문에 답해야 합니다. 즉, 부품을 고정할 수 있는지, 공구가 모든 기능에 도달할 수 있는지, 기계가 견적된 사이클 시간에 공차를 유지할 수 있는지입니다. CAD와 캠은 이러한 질문에 순차적으로 답합니다. CAD는 부품을 정의합니다. CAM은 그것을 만드는 모션을 정의...

    더 읽기
업계 지식

NC110D-Y 높은 생산 가로 회전 센터 : Ningbo Hongjia의 혁신적인 작업

NC110D-Y 높은 생산 수평 회전 센터 Ningbo Hongjia CNC Technology Co.는 고효율 및 고정밀 처리에 대한 현대 제조 산업의 요구 사항에 대한 LTD의 적극적인 대응입니다. 이 장비는 고성능 스핀들 및 절단 시스템을 사용하여 다양한 재료 및 모양의 워크 피스 처리 작업에 쉽게 대처할 수 있습니다. 강력한 절단 능력과 안정적인 절단 속도는 처리 효율 및 처리 품질의 이중 개선을 보장합니다.

처리 효율 및 비용 제어를 더욱 향상시키기 위해 NC110D-Y 높은 생산 수평 회전 센터는 설계의 도구 경로 및 절단 매개 변수를 최적화합니다. 이 혁신적인 설계는 절단 과정에서 진동과 마모를 효과적으로 줄이며 공구의 서비스 수명을 연장 할뿐만 아니라 가공 표면의 마감을 크게 향상시킵니다. 정확한 계산 및 시뮬레이션을 통해 각 도구 경로는 정확하게 계획되어 각 절단이 최상의 효과를 얻을 수 있도록 생산 효율을 극대화하면서 품질을 보장합니다.

Ningbo Hongjia CNC Technology Co., Ltd는 고효율을 추구하는 동안 정확도와 안정성을 처리하는 데 중요성을 부여합니다. NC110D-Y 높은 생산 수평 회전 센터에는 처리 중에 높은 정밀도와 안정성을 보장하기 위해 정확한 가이드 레일 및 위치 시스템이 장착되어 있습니다. 고급 센서 및 제어 시스템은 처리 매개 변수를 실시간으로 모니터링하고 조정하여 처리 정확도의 일관성을 보장하고 장기 연속 작동에서도 매우 높은 처리 정확도를 유지합니다.

자동화는 현대 제조 산업의 개발 추세이며, NC110D-Y 높은 생산 수평 회전 센터도 이와 관련하여 잘 수행됩니다. 이 장비는 다양한 자동 클램핑 및 하역 방법을 지원하여 수동 개입을 크게 줄이고 생산 효율성을 크게 향상시킵니다. 자동 공급 시스템과 지능형 칩 제거 장치는 자동화 기술의 적용에있어서 홍 지아 CNC의 심오한 기초를 반영합니다.

장비의 장기 안정적인 작동을 보장하기 위해 NC110D-Y 고 생산 수평 회전 센터는 공작 기계 구조 및 열 소산 시스템 측면에서 완전히 최적화되었습니다. 견고한 기본 구조와 높은 강성 설계를 통해 장비는 무거운 절단 작업에 의해 가져 오는 거대한 부하를 견딜 수있어 처리의 안정성과 내구성을 보장합니다. 동시에, 최적화 된 열 소산 시스템은 공작 기계 내부의 온도 변동을 효과적으로 제어하고 열 변형으로 인한 처리 오류를 줄이며 장기 작동 중에 공작 공구의 정확도를 보장합니다.

구성 측면에서 NC110D-Y 고 생산 수평 회전 센터는 Ningbo Hongjia CNC Technology Co., Ltd.의 독창성을 보여줍니다. 차세대 SYTEC/22TB 제어 시스템, 차세대 드라이브 모터, 고 토크 서보 스핀들 모터 및 기타 표준 구성은 장비의 발전 및 신뢰성을 보장합니다. 또한 대만 또는 일본에서 수입 한 선형 레일 및 리드 스크류, 독립적 인 물 탱크, 자동 칩 컨베이어, 유압 3 턱 척 및 내장 고속 장치 정밀 기계 스핀들은 모두 다른 처리 요구를 충족시키기위한 더 많은 선택을 제공합니다.

저희가 필요하시면 주저하지 말고 연락주세요!
