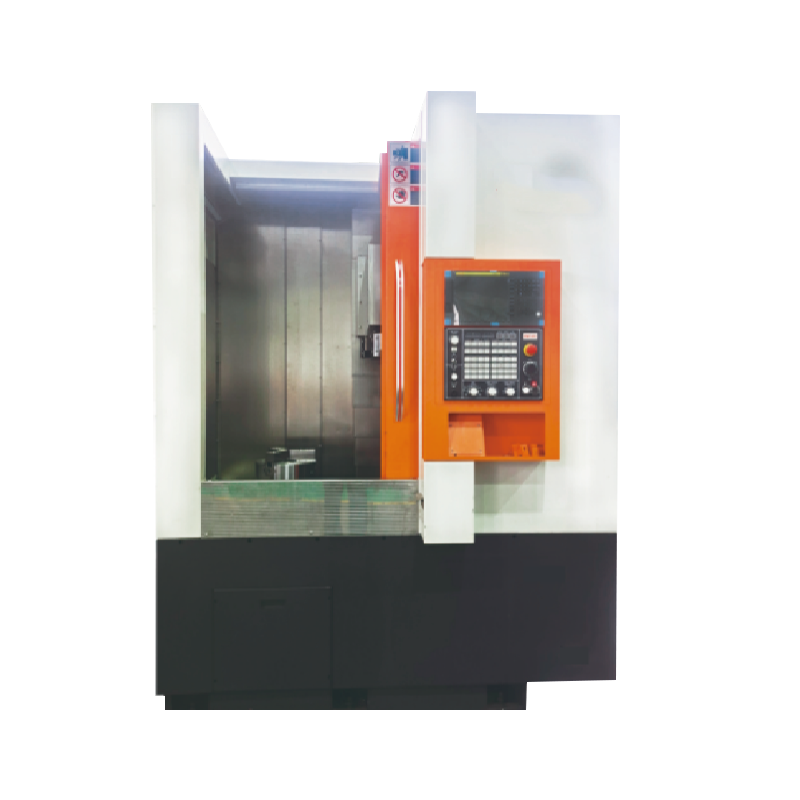

v600 CNC 수직 선반은 고도도가 높고 탁월한 비용 효율적인 공작 기계이며, 기계 공구 X- 축은 대형 베어링 단면으로 구성된 오버 포지셔닝 다이나믹 컬럼 구조를 채택하여 대형 베어링 단면으로 구성되므로 공작 도구는 높은 수준의 강성과 충격을 보장 할 수 있으며, 고조부 절단을 보장 할 수 있습니다. 표면, 원형 아크 및 철 금속의 고속 회전, 비철 금속 및 거친 및 마감 가공의 비금속 부분의 고속 회전의 복귀 표면의 복잡한 모양.
전반적으로 : 전자 기계 통합 설계, 소형 구조, 합리적인 레이아웃, 아름다운 모델링. 밀폐 된 보호 장치, 자동 후면 칩 제거, 유압 전원 척 자동 클램핑. 전체 기계는 유한 요소 최적화 설계, 안정적인 성능, 우수한 동적 강성 및 안정적인 작동을 채택합니다.
베이스 :베이스는 필수 상자 유형베이스이며, 리브 베드 레이아웃은 유한 요소에 의해 최적으로 설계되어 기계의 강성이 우수하며 재료는 고밀도 주철을 채택하여 강도가 높고 진동 흡수 특성을 갖습니다.
컬럼 : 직사각형 단면 컬럼은베이스에 위치하고 드래그 플레이트는 컬럼에 고정 된 3 개의 와이어 레일을 채택하며, 그 중 하나는 하단에지지되어 공구 도구가 더 나은 강성을 가지며, 중단을 견딜 수 있으며 오랫동안 높은 정확도를 유지할 수 있습니다.
스핀들 : 스핀들은 고성능 스핀들 모터에 의해 구동되며 스핀들 베어링은 수입 된 고정밀 이중 줄기 원통형 롤러 베어링 및 양방향 각도 접촉 베어링을 채택하는 반면, 후방 지지대는 고급 이중 행 원통 롤러 베어링을 채택하여 축 방향 및 방사선 절단 베어링의 요구 사항을 충족시킬 수 있습니다.
도구 홀더 : 큰 절단력, 높은 신뢰성 및 소형 가공 간섭을 특징으로하는 수입 고성능 수평 유압 도구 홀더. 공급 : X, Z 방향 도구 여행은 서보 모터, 정밀 볼 스크류 변속기에 의해 구동되며, 나사는 C3 레벨의 큰 직경의 볼 가이드 바 사전 압력 디자인, 높은 강성 및 정밀도를 채택합니다. 각 Axis Guideway는 롤러 가이드 웨이를 채택합니다. 선형 롤러 가이드 웨이는 고효율, 정밀한 절단 가공에 적합한 높은 마찰 저항, 높은 정밀도, 고 부하 등의 특성을 갖습니다.
시스템 : FANUC 0I-TF PLUS (5) CNC 시스템 및 AC 종단 및 가로 서보 시스템, 안정적인 성능을 채택하십시오.
생산 정보
기계 구성
v600 CNC 수직 선반은 고도도가 높고 탁월한 비용 효율적인 공작 기계이며, 기계 공구 X- 축은 대형 베어링 단면으로 구성된 오버 포지셔닝 다이나믹 컬럼 구조를 채택하여 대형 베어링 단면으로 구성되므로 공작 도구는 높은 수준의 강성과 충격을 보장 할 수 있으며, 고조부 절단을 보장 할 수 있습니다. 표면, 원형 아크 및 철 금속의 고속 회전, 비철 금속 및 거친 및 마감 가공의 비금속 부분의 고속 회전의 복귀 표면의 복잡한 모양.
전반적으로 : 전자 기계 통합 설계, 소형 구조, 합리적인 레이아웃, 아름다운 모델링. 밀폐 된 보호 장치, 자동 후면 칩 제거, 유압 전원 척 자동 클램핑. 전체 기계는 유한 요소 최적화 설계, 안정적인 성능, 우수한 동적 강성 및 안정적인 작동을 채택합니다.
베이스 :베이스는 필수 상자 유형베이스이며, 리브 베드 레이아웃은 유한 요소에 의해 최적으로 설계되어 기계의 강성이 우수하며 재료는 고밀도 주철을 채택하여 강도가 높고 진동 흡수 특성을 갖습니다.
컬럼 : 직사각형 단면 컬럼은베이스에 위치하고 드래그 플레이트는 컬럼에 고정 된 3 개의 와이어 레일을 채택하며, 그 중 하나는 하단에지지되어 공구 도구가 더 나은 강성을 가지며, 중단을 견딜 수 있으며 오랫동안 높은 정확도를 유지할 수 있습니다.
스핀들 : 스핀들은 고성능 스핀들 모터에 의해 구동되며 스핀들 베어링은 수입 된 고정밀 이중 줄기 원통형 롤러 베어링 및 양방향 각도 접촉 베어링을 채택하는 반면, 후방 지지대는 고급 이중 행 원통 롤러 베어링을 채택하여 축 방향 및 방사선 절단 베어링의 요구 사항을 충족시킬 수 있습니다.
도구 홀더 : 큰 절단력, 높은 신뢰성 및 소형 가공 간섭을 특징으로하는 수입 고성능 수평 유압 도구 홀더. 공급 : X, Z 방향 도구 여행은 서보 모터, 정밀 볼 스크류 변속기에 의해 구동되며, 나사는 C3 레벨의 큰 직경의 볼 가이드 바 사전 압력 디자인, 높은 강성 및 정밀도를 채택합니다. 각 Axis Guideway는 롤러 가이드 웨이를 채택합니다. 선형 롤러 가이드 웨이는 고효율, 정밀한 절단 가공에 적합한 높은 마찰 저항, 높은 정밀도, 고 부하 등의 특성을 갖습니다.
시스템 : FANUC 0I-TF PLUS (5) CNC 시스템 및 AC 세로 및 횡단 서보 시스템, 신뢰할 수있는 성능을 채택하십시오.
기술 매개 변수
| 목 | 단위 | V-600 | |
| 처리 범위 | 최대 회전 직경 (침대 바디/안장) 最大车削直径 블록 유형 | Mm Mm | φ600 (디스크 타입) φ450 (축 클래스) |
| 최대 공작물 높이 | Mm | 450 | |
| 유압 척 직경 | Mm | φ381 (15 ") | |
| 주요한 중심선 | 스핀들 헤드 타입 | A2-11 | |
| 스핀들 콘 구멍의 사양 | 1:20 | ||
| 메인 스핀들 홀 직경 | Mm | φ66 | |
| 스핀들 속도 | RPM | 50-2000 | |
| 주 모터의 정격 전력 | KW | 15/18.5 | |
| 침대 안장 | 축 스트로크 x/z | Mm | 350/600 |
| 과거의 움직임 속도 x/z | m/분 | 16/20 | |
| 서보 모터 토크 x/z | nm | 20/27 | |
| 침대 가이드 레일 폭 x/z | MM | 35/45 (롤러 유형) | |
| 볼 스크류 모델 X/Z | 4010/4010 | ||
| 나이프 홀더 | 나이프 번호 | 잡고 있다 | 12 |
| 도구 변경 시간 | 초/ 스테이션 | 0.6 | |
| 공구 크기 (회전/지루함) | Mm | 32*32/φ50 | |
| 다른 | 전력 용량 | KVA | 35 |
| 공작 기계 치수 (길이 x 너비 x 높이) (칩 컨베이어 제외) | Mm | 1750*2500*2700 | |
| 기계 무게 | kg | 6200 | |
연락 유지
복합 각도로 12개의 교차 드릴 구멍이 있는 유압 매니폴드가 견적을 위해 책상 위에 놓여 있습니다. 3축 밀에서는 5개의 설정과 5개의 고정 장치가 필요하며, 세 번째 설정만으로도 이후의 모든 작업에서 감당해야 하는 약 0.03mm의 위치 오류가 발생합니다. 5축 기계에서는 동일한 부품이 한 번의 클램핑으로 작동됩니다. 이러한 비교는 전체 비즈니스 사례입니다. 5축 CN...
더 읽기316L 스테인리스 뼈 나사에 대한 첫 번째 품목 검사는 종종 실용적인 질문으로 시작됩니다. 이 프로세스가 하나의 양호한 부품뿐만 아니라 로트 전반에 걸쳐 중요한 공차를 유지할 수 있습니까? 이 질문은 의료 가공의 중심에 있습니다. 작업은 하나의 기계 유형으로 정의되지 않습니다. 이는 부품 형상, 재료, 공차, 표면 마감, 청소 및 추적 가능성과 일치하는 제어된 경로로 정의됩니다....
더 읽기견적 요청은 STEP 파일, PDF 도면 및 배송 날짜와 함께 도착합니다. 공장에서는 견적을 내리기 전에 세 가지 질문에 답해야 합니다. 즉, 부품을 고정할 수 있는지, 공구가 모든 기능에 도달할 수 있는지, 기계가 견적된 사이클 시간에 공차를 유지할 수 있는지입니다. CAD와 캠은 이러한 질문에 순차적으로 답합니다. CAD는 부품을 정의합니다. CAM은 그것을 만드는 모션을 정의...
더 읽기V600 CNC 수직 선반 : 효율적이고 정확한 금속 절단 도구
1. 기술 주도, 효율적인 처리 플랫폼 생성
V600 CNC 수직 선반은 강성성이 높은 많은 유사한 제품 중에서 눈에 띄고 비용 효율성이 뛰어납니다. 공작 기계의 X 축은 3 개의 가이드 레일과 넓은 베어링 섹션이 장착 된 초 위치하는 동적 열 구조를 채택하여 공작 기계의 높은 강성 및 우수한 충격 흡수 성능을 보장합니다. 이 설계를 통해 V600은 철, 비철 금속 또는 일부 비금속 재료의 대략적인 처리 및 마감이든 고밀도 및 고 부하 절단 작업에 쉽게 대처할 수 있습니다.
2. 메카트로닉스 디자인, 작고 아름다운 구조
의 전반적인 디자인 V600 CNC 수직 선반 소형 구조, 합리적인 레이아웃 및 아름다운 모양으로 고급 메카트로닉스 개념을 구현합니다. 폐쇄 된 보호 장치는 작동 안전을 효과적으로 보장하고 자동 칩 제거 시스템은 수동 청소의 부담을 줄이고 유압 전력 척은 공작물의 자동 클램핑을 실현하여 처리 효율을 더욱 향상시킵니다. 공작 기계는 유한 요소 최적화 설계를 전체적으로 채택하여 성능, 뛰어난 동적 강성 및 안정적인 작동의 신뢰성을 보장하며 장기 고품질 처리를위한 견고한 기초를 제공합니다.
3. 고조력 기계 본체를 주조하는 견고한 기초
공작 기계의베이스는 적분 상자 구조를 채택합니다. RIB 레이아웃은 고밀도 주철 재료와 결합 된 유한 요소 방법으로 최적화되어 공작 기계에 우수한 강성과 우수한 지진 저항성을 제공합니다. 이 설계는 공작 기계의 전반적인 안정성을 향상시킬뿐만 아니라 고정밀 처리를 강력하게 지원합니다.
4. 단단한 컬럼, 무거운 절단 도전 과제
베이스에 위치한 직사각형 단면 컬럼에는 컬럼에 고정 된 3 개의 가이드 레일이 장착되어 있으며 그 중 하나는 하단 지지대로서 공작 공구의 강성을 크게 향상시켜 무거운 절단 작업을 견딜 수 있으며 오랫동안 높은 정밀도를 유지할 수 있습니다.
5. 복잡한 처리 요구 사항을 충족하기위한 고성능 스핀들
V600 CNC 수직 선반의 스핀들은 고성능 스핀들 모터에 의해 구동됩니다. 스핀들 베어링은 수입 된 고정밀 이중 줄 원통형 롤러 베어링과 양방향 각도 접촉 베어링을 사용합니다. 리어 엔드 지지대는 또한 고정밀 이중 줄 원통형 롤러 베어링을 사용합니다. 이 구성을 통해 공작 기계는 축 방향 및 방사 방향 모두에서 큰 절단력을 견딜 수있어 복잡한 처리 조건에서 고정밀 요구 사항을 충족시킬 수 있습니다.
6. 처리 효율을 향상시키기위한 효율적인 도구 시스템
공작 기계에는 큰 절단력, 높은 신뢰성 및 낮은 처리 간섭의 특성을 갖는 수입 고성능 수평 유압 도구 홀더가 장착되어 있으며 효율적인 처리에 이상적인 선택입니다. 공급 측면에서 X 및 Z 방향의 공구 이동은 서보 모터에 의해 구동되며 정밀 볼 나사로 구동됩니다. 나사는 C3 등급 대규모 다비미터 볼 가이드로드 프리로드 디자인을 채택하여 높은 강성과 높은 정밀도를 보장합니다. 각 축의 가이드 레일은 롤러 가이드 레일이며, 이는 마찰 저항이 낮고, 정밀도 및 강한 하중 부유 용량의 특성을 갖고, 효율적이고 정확한 무거운 절단 처리에 매우 적합합니다.
7. 고급 시스템은 안정적인 제어를 보장합니다
V600 CNC 수직 선반은 FANUC 0I-TF PLUS (5) CNC 시스템 및 AC 세로 및 측면 서보 시스템을 채택합니다. 시스템 성능은 신뢰할 수 있으므로 공작 기계의 효율적이고 안정적인 작동에 대한 확실한 보장을 제공합니다. 이 구성은 처리 정확도를 향상시킬뿐만 아니라 작업 프로세스를 단순화하여 복잡한 처리 작업을 쉽게 처리 할 수 있습니다.
