이 공작 기계에는 다기능 처리 기능이 있으며, 회전, 드릴링 및 보링 작업, 강력한 구조적 강성, 강한 절단을 지원하며 안정적인 처리 정확도를 보장하며 대규모 생산에 적합합니다. 손쉬운 청소 및 유지 보수를 위해 탈착식 냉각수 탱크가 장착되어 있으며 표준 워터 탱크 용량은 75L로 효율적인 냉각 효과를 제공합니다. 기본 구성은 새로운 세대 SYTEC/6TA-E 제어 시스템, 차세대 드라이브 모터 및 스핀들 드라이브, 내장 고속 정밀 전기 스핀들, 대만 브랜드 가이드 레일 및 스크류 및 통합 워터 탱크가 포함되어있어 효율적이고 안정적이고 정밀한 처리 성능을 보장합니다.
생산 정보
처리 기능
1. 회전, 드릴링 및 지루한 처리에 사용될 수 있습니다.
2. 높은 강성 기본 구조, 무거운 절단을 달성합니다
3. 우수한 절단 능력과 안정적인 가공 정확도, 높은 생산 달성
4. 쉽게 청소 및 절단을 위해 철수 가능한 냉각수 탱크 채택
5. 표준 수도 탱크 용량 : 75L
공작 기계 기본 구성
1. 신세대 sytec/6ta-e
2. 새로운 세대 드라이브 모터 및 스핀들 드라이브
3. 표준 내장 고속 및 정밀 전기 스핀들
4. 대만 트랙과 나사
5. 통합 된 물 탱크
기술 매개 변수
| 목 | 단위 | T36p |
| 최대 가공 직경 | mm | φ200 |
| 최대 작업 길이 | mm | 240 |
| 최대 회전 직경 | mm | 400 |
| 스케이트 보드의 최대 회전 직경 | mm | 90 |
| 주축 | 콜렛 척 | |
| 최대 스핀들 속도 | 최소 -1 | 4000 |
| 스핀들 끝 모양 | A2-5 | |
| 스핀들의 조리개를 통해 | φ48.5 | |
| 스핀들 팽창 튜브의 내 직경 | φ35 | |
| 메인 샤프트 베어링의 내 직경 | mm | φ80mm |
| 스핀들 파워 | KW | 5.5 |
| 정격 스핀들 토크 | N.M | 35 |
| 최대 스핀들 토크 | N.M | 70 |
| 도구 운송 | 16x16 | |
| 피드 축 z/x 방향 이동 | mm | Z : 300 x : 380 |
| 공급 샤프트 Z/X 모터 파워 | KW | 1.7 |
| 빠른 시프트 속도 z/x | m/분 | Z : 20 x : 20 |
| 전원 공급 장치 용량 | KVA | 9 |
| 기계의 전체 치수 (LXWXH) | 1880 × 1440 × 1780 (칩 컨베이어없이/ Excjucfing 칩 컨베이어) | |
| 기계 무게 | kg | 1550 |
연락 유지
복합 각도로 12개의 교차 드릴 구멍이 있는 유압 매니폴드가 견적을 위해 책상 위에 놓여 있습니다. 3축 밀에서는 5개의 설정과 5개의 고정 장치가 필요하며, 세 번째 설정만으로도 이후의 모든 작업에서 감당해야 하는 약 0.03mm의 위치 오류가 발생합니다. 5축 기계에서는 동일한 부품이 한 번의 클램핑으로 작동됩니다. 이러한 비교는 전체 비즈니스 사례입니다. 5축 CN...
더 읽기316L 스테인리스 뼈 나사에 대한 첫 번째 품목 검사는 종종 실용적인 질문으로 시작됩니다. 이 프로세스가 하나의 양호한 부품뿐만 아니라 로트 전반에 걸쳐 중요한 공차를 유지할 수 있습니까? 이 질문은 의료 가공의 중심에 있습니다. 작업은 하나의 기계 유형으로 정의되지 않습니다. 이는 부품 형상, 재료, 공차, 표면 마감, 청소 및 추적 가능성과 일치하는 제어된 경로로 정의됩니다....
더 읽기견적 요청은 STEP 파일, PDF 도면 및 배송 날짜와 함께 도착합니다. 공장에서는 견적을 내리기 전에 세 가지 질문에 답해야 합니다. 즉, 부품을 고정할 수 있는지, 공구가 모든 기능에 도달할 수 있는지, 기계가 견적된 사이클 시간에 공차를 유지할 수 있는지입니다. CAD와 캠은 이러한 질문에 순차적으로 답합니다. CAD는 부품을 정의합니다. CAM은 그것을 만드는 모션을 정의...

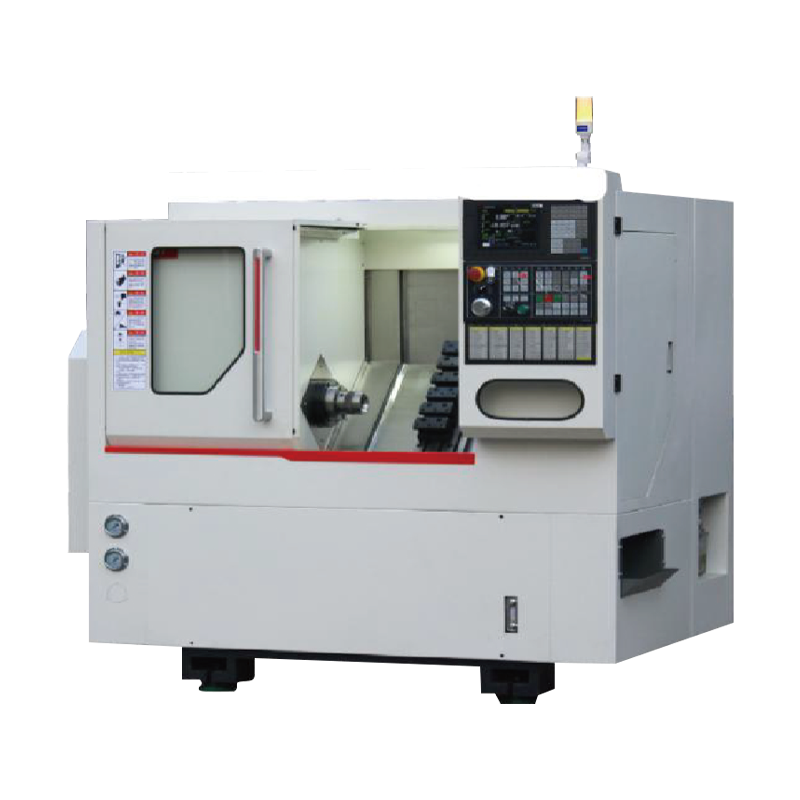

더 읽기T36P CNC 선반 : 수평 가공 센터의 새로운 패러다임 통합 회전, 시추 및 지루함
1. 기술 주도의 무제한 혁신
Ningbo Hongjia CNC Technology Co., Ltd는 설립 이후 기술 혁신을 항상 기업 개발의 핵심 원동력으로 간주해 왔습니다. T36p 회전, 드릴링 및 지루한 처리 수평 회전 센터는이 개념의 집중된 실시 예입니다. 공작 기계는 기존 회전 기능을 통합 할뿐만 아니라 드릴링 및 보링 처리 기능을 영리하게 통합하여 "여러 용도를위한 하나의 기계"의 진정한 의미를 실현합니다. Hongjia CNC는 지속적인 연구 개발 및 최적화를 통해 T36P가 복잡한 워크 피스의 처리 문제에 쉽게 대처하면서 처리 정확도를 보장하고 자동차 제조, 항공 우주 및 곰팡이 제조와 같은 여러 산업에 효율적이고 신뢰할 수있는 솔루션을 제공 할 수 있습니다.
2. 단단한 구조, 걱정이없는 무거운 절단
T36p 회전, 드릴링 및 지루한 처리 수평 회전 센터 구조 설계에서 강력한 처리의 요구를 완전히 고려하고 고강도 재료를 사용하여 공작 기계의 전반적인 강성 및 안정성을 보장합니다. 이 설계를 통해 T36P는 고부하 절단이 필요한 대형 워크 피스 나 작업에 직면 할 때 우수한 가공 정확도와 안정성을 유지하여 공구의 서비스 수명을 효과적으로 확장하고 유지 보수 비용을 줄일 수 있습니다. 또한 공작 기계에는 고급 냉각 시스템이 장착되어 있습니다. 표준 75L 탈착식 냉각수 탱크는 매일 청소 및 유지 보수에 편리 할뿐만 아니라 고속 가공 중에 충분한 냉각 효과를 제공하여 공작물의 열 변형을 효과적으로 피하고 가공 품질을 보장 할 수 있습니다.
3. 지능적인 제어, 정확하고 효율적입니다
인텔리전스는 T36P 회전, 드릴링 및 지루한 처리 수평 회전 센터의 또 다른 하이라이트입니다. 공작 기계에는 새로운 세대의 SYTEC/6TA-E 제어 시스템이 장착되어있어 고속 컴퓨팅 전력과 높은 안정성으로 공작 기계의 정확한 제어를위한 확실한 보장을 제공합니다. T36P는 차세대 드라이브 모터 및 스핀들 드라이브 기술과 결합하여보다 섬세하고 정확한 가공 운동을 달성 할 수 있으며 작은 세부 사항을 쉽게 처리 할 수 있습니다. 대만의 유명한 브랜드 가이드 레일 및 리드 스크류와 결합 된 내장 된 고속 정밀 전기 스핀들은 공작 기계의 가공 정확도와 효율성을 더욱 향상시켜 모든 가공이 고객의 엄격한 요구 사항을 충족시킬 수 있도록합니다.
4. 세부 사항은 진짜입니다
T36P는 강력한 기술 성능 외에도 사용자 경험을 염두에두고 설계되었습니다. 기계의 작동 인터페이스는 간단하고 직관적이며 최초의 연산자조차도 신속하게 시작할 수 있습니다. 동시에 Ningbo Hongjia CNC Technology Co., Ltd는 포괄적 인 애프터 서비스 및 기술 지원을 제공하여 사용 중에 고객이 발생하는 모든 문제를 적시에 해결할 수 있도록합니다. 또한 기계의 모듈 식 설계는 유지 보수 및 업그레이드에 더 편리하여 고객에게 귀중한 시간과 비용을 절약 할 수 있습니다.
