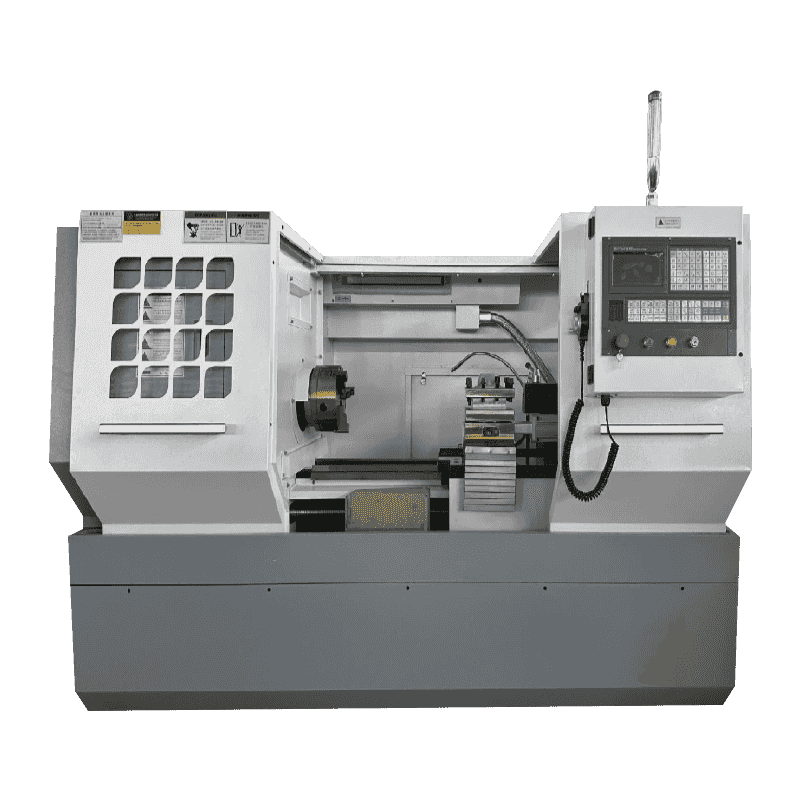

CK6140 고정밀 CNC 수평 선반
수치 제어 선반
CK6140 시리즈 CNC 수평 선반은 높은 정밀도, 고전력 및 강성을 특징으로합니다. 주요 구성 요소와 구조는 최적으로 설계되었으며 가공 샤프트, 디스크, 부싱, 특수 모양의 표면 및 나사 유형 워크 피스를위한 최초의 선택 장비입니다.
워크 피스.
KND 또는 다양한 수의 수치 제어 시스템 및 모든 디지털 AC 서보 시스템, X 및 Z 축은 반 공급 루프 제어이며, 볼 스크류 서브는 C3 레벨 정밀 볼 나사를 사용하며 전기 구성 요소는 CE 또는 국내 3C 인증과 함께 수입 또는 국내 잘 알려진 브랜드입니다.
공장은 공장을 떠나기 전에 검사 절차에 따라 엄격하게 검사됩니다. 각 공작 기계는 레이저 간섭계를 채택하여 X 및 Z 축의 위치 정확도와 위치 정확도의 반복성을 확인하여 공작 도구의 안정적이고 안정적인 정확도를 보장합니다.
공장을 떠나기 전에 공작 기계는 검사 절차에 따라 엄격하게 검사됩니다. 각 공작 기계는 레이저 간섭계를 채택하여 X 및 Z 축의 위치 정확도와 반복성을 테스트하여 안정성과 신뢰성을 보장합니다.
생산 정보
주요 부분 소개
1 、 침대.
평평한 침대 구조, 수지 모래 성형, 고품질 주철 주조 채택, 가이드 레일은 중간 주파수 담금질 및 연삭 및 붙여 넣기 성형 공정을 채택하며, 이는 내마모성과 정밀도 유지를 갖습니다.
2. 스핀들 박스.
스핀들 구조는 전면 및 후면에서 2 점지지의 전형적인 구조를 채택하고 스핀들은 강성이 높습니다. 베어링은 Harbin Bearing Factory의 고정밀 스핀들을 위해 특수 베어링을 채택하여 스핀들이 높은 로터리 정확도를 갖습니다. 메인 드라이브 속도 범위는 100 ~ 2000r/분입니다. 메인 드라이브 기어는 강화되고 접지되고, 드라이브이며, 롤링 베어링은 강한 오일로 윤활되고, 고속 및 저온 상승 성능이 우수합니다. 스핀들 박스 케이스의 설계는 열 소산 측정 및 진동 감독 메커니즘을 완전히 고려하여 스핀들 박스가 저음과 변속기 정확도의 특징을 갖도록하며, 공작 기계의 노이즈는 국가 표준에 의해 규정 된 값을 초과하지 않습니다. 기계의 노이즈는 국가 표준에 의해 규정 된 값을 초과하지 않습니다. 이 기계에는 전기 오버로드 보호 장치, 기계식 과부하 보호 장치 및 스핀들 회전을 제어하는 비상 정지 장치가 있습니다. 자동 속도 변경 기계 유형에는 외부 자동 속도 변경 제어 상자가 장착되어 있습니다.
3. 수유 운동
가로 (x 축) 및 세로 (z 축) 공급 움직임은 서보 모터에 의해 구동되어 정밀 볼 나사로 빠른 트래버스 및 공급 움직임을 실현합니다.
슬라이드 가이드 웨이에는 방지 플라스틱 소프트 벨트가 부착되어있어 공작 기계의 위치 정확도와 반복성을 보장 할 수 있습니다.
4. 테일 스톡.
기계의 테일 스톡 설계는 강성, 로딩 용량 및 사용자 친화 성을 완전히 고려합니다. 조임 방법은 매뉴얼입니다.
6. 척
이 기계에는 8 인치 3 턱 척 (옵션 유압)이 장착되어 있습니다.
7. 중앙 윤활
일본 기술 중앙 집중식 윤활 시스템을 채택하여 각 가이드 레일, 볼 스크류 및 베어링의 윤활을 실현합니다. 윤활 펌프에는 작동 상태 표시 및 유압 모니터링 기능이 있습니다. 언제든지 오일 주입주기에 조정할 수 있습니다.
3 tool 수치 제어 도구 홀더
수직 4 스테이션 CNC 툴 홀더는 높은 위치 정확도, 안정성 및 신뢰성, 광범위한 응용 분야, 간단한 구조, 쉬운 유지 보수 등의 기능을 갖추고 있습니다.
4 tool 공작 기계 공구의 작업 환경
주변 온도 : 5 5 ~ 40 ° ℃ 범위와 평균 온도 24 시간은 35 ℃를 초과하지 않습니다.
상대 습도 : 30% ~ 95% 및 습도 변화의 원리는 축합을 유발해서는 안된다는 것입니다.
고도 : 1000m 미만.
대기 : 과도한 먼지, 산성 가스, 부식성 가스 및 소금이 없습니다.
기계의 직사광선을 피하거나 기계의 열 방사선을 피하십시오.
진동 소스에서 떨어진 설치 위치.
가연성 및 폭발성 재료로부터 떨어진 설치 위치.
기술 매개 변수
| 목 | 단위 | CK6140 |
| 맥스. 침대 직경을 돌립니다 | mm | 400 |
| 툴 홀더의 최대 회전 직경 | mm | 210 |
| 두 센터 사이의 Maxi Mum 공작물 길이 | mm | 750 |
| 구멍 직경을 통해 스핀들 | mm | φ52 |
| 스핀들 속도 범위 | R/분 | 100-2000 기어 변경/끝없는 변경 |
| 스핀들 엔드 유형 | A2-6 | |
| 스핀들 프론트 테이퍼 홀 | 여섯 개의 Moh | |
| 스핀들 모터 파워 | KW | 5.5 |
| 사료 모터 형태 | 주파수 변환 | |
| 수치 제어 도구 휴식 | 수직 4 스테이션 툴 홀더 | |
| 생크 크기 | mm | 20x20 |
| 툴 홀더는 위치를 반복적으로 포지셔닝 정확도로 반복했습니다 | ± 3.2 " | |
| 피드 속도 범위 | mm/mir | X : 1 ~ 6000 Z : 1-10000 |
| 최소 설정 단위 | mm | 0.001 |
| 기계의 전체 치수 (LXWXH) | mm | 2150x1450x1650 mm |
| 총 기계 무게 | kg | 1900 |
