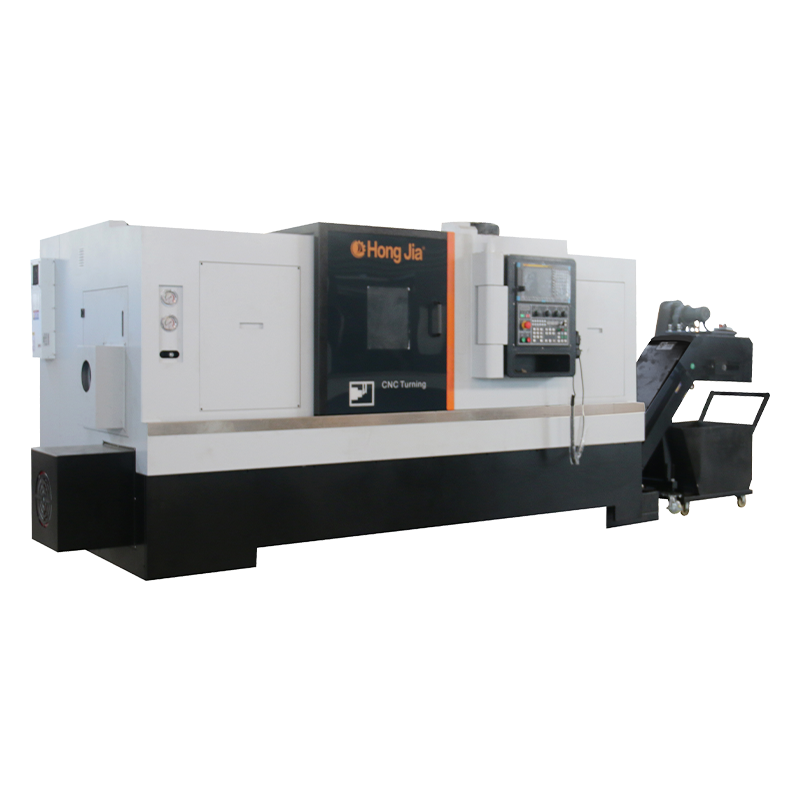

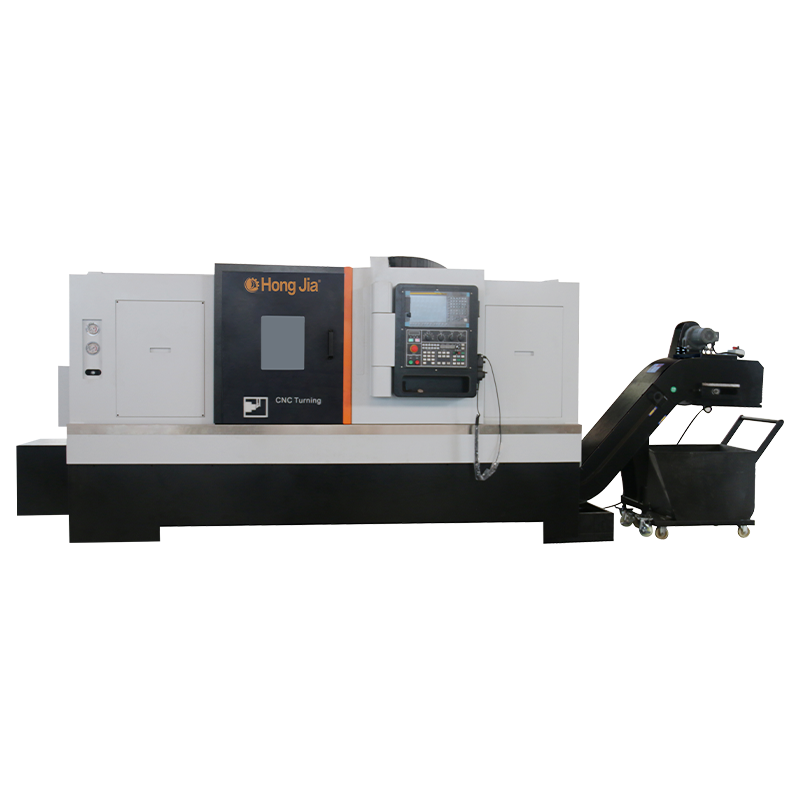

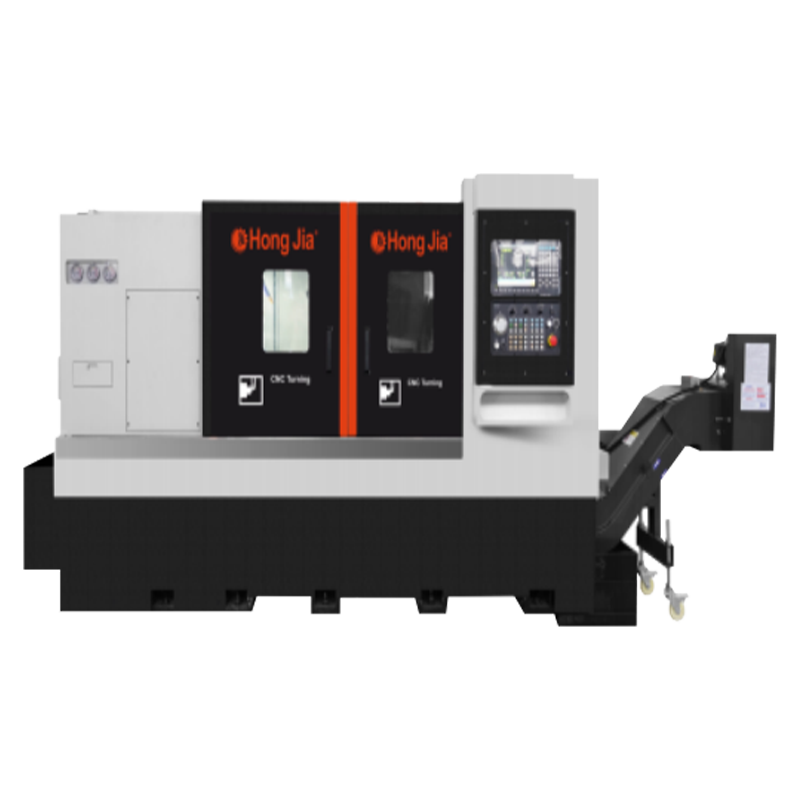

NC-115/1000 CNC 선반

NC-115/1000 CNC 선반에는 표준 일본 fanuc0i-TF 제어 시스템이 장착되어 있습니다.
ISO NC-115 Turning Center 등급 (정적 정확도, 치수 및 절단 성능)을 완전히 준수하여 설계, 구축 및 테스트했습니다.
최대 X 축 이동은 320mm이고 최대 Z 축 이동은 1000mm이며,이 그림은 X 축 및 Z- 축 위치 정확도가 0.008mm 인 표준 18.0 '(380mm) Chuck을 기준으로합니다. 0.005mm.

베드의 넓은 작업 영역은 다양한 크기의 가공 워크 피스에 적합합니다. 최대 로터리 직경은 730mm, 가공 부품의 최대 직경은 550mm, 가공 부품의 최대 직경은 550mm, 가공 부품의 최대 직경은 550mm입니다.
Hongjia가 설계하고 제조 한 NC115-1000 CNC 선반은 필수 30도를 채택합니다. 경사면 침대 구조, 좋은 강성 및 내구성. 모든 구조 및 주조 설계는 역 유한 요소 분석을 채택합니다. Hongjia의 고유 한 설계 방법론은 모든 공작 기계에보다 과학적이고 합리적인 구조적 강성을 보장합니다.
Honka NC-115/1000 공작 기계의 총 중량은 6600kg이며 고품질 주철로 만들어져 공작 기계의 전체 안정성, 강성 및 가공 능력을 보장합니다.
축
NC-115/1000에는 척 형 스핀들이 장착되어 있으며, 코 모델 ANSIA2-11에는 18.0 '(380mm) 3- 턱 파워 척이있어 부드러운 턱 세트가 표준으로 장착되어 있습니다.
기계 스핀들 모터 파워 : 22kW (연속), 27.5kW (15 분 연속).
NC-115/1000 Machine 스핀들에는 625 rpm의 기본 속도로 1000 rpm 속도와 285nm (15 분)의 정격 토크가있는 알파 모터 드라이브가 장착되어 있습니다.
NC-115/1000 스핀들은 벨트 구동입니다.
스핀들에는 5 개의 베어링이 있습니다 - 1 개의 롤러 베어링과 4 개의 각도 접촉 베어링이 있습니다. 스핀들의 전반적인 강성을 증가시키기 위해 스핀들의 전면 및 후면에 한 쌍의 각도 접촉 베어링이 장착됩니다. 스핀들의 런아웃 정확도를 높이기 위해 2 개의 각도 접촉 베어링이 스핀들의 프론트 엔드에 장착되어 롤러 베어링에서 15mm 떨어진 곳에 장착됩니다. 스핀들 앞쪽의 베어링 보어는 170mm입니다.
롤러 베어링과 각도 접촉 베어링의 조합은 시스템에 탁월한 열 안정성과 증가 된 방사형 및 축 강성을 제공합니다. 스핀들의 프론트 엔드는 외부 환경이 스핀들 내부에 영향을 미치지 않도록 미로 봉인되어 있습니다.

NC-115/1000 시리즈의 스핀들에는 단단한 태핑, 1도 인덱싱 및 스핀들 포지셔닝을위한 비접촉 자기 인코더가 장착되어 있습니다.
냉각수 회로 시스템을 갖춘 Ultra-Thin 유압 클램핑 메커니즘은 3 개의 턱 전력 척 또는 콜렛 어댑터에 클램프 워크 피스에 연결할 수 있습니다. 이 기계에는 슬림 선 회전 실린더를 사용하여 작은 발자국이 있습니다.
유압 회전 실린더 압력 게이지는 척 또는 콜렛의 현재 힘을 관찰하기 위해 기계 전방의 왼쪽에 고정되어 있습니다.
로터리 실린더의 수압은 74psi (5kg/cm2)에서 592psi (40kg)에서 조절 가능합니다. 스핀들 클램핑 압력은 왼쪽 서비스 도어를 통해 쉽게 조정할 수 있습니다. 안전 연동 스위치가 액세스 도어에 장착됩니다.
스핀들 클램핑 압력은 500kg에서 4000kg으로 조정할 수 있습니다. 스핀들 타이 바의 최대 스핀들 이동은 15mm입니다. NC-115/1500 스핀들 타이 바의 처리량 용량은 120mm입니다.
서보 터릿
NC-115/1000에는 표준 12 위치 양방향 서보 터릿이 장착되어 있습니다. 25*25mm 왼쪽 및 오른쪽 정사각형 생크 공구와 50mm 라운드 생크 도구, 12 스테이션이 장착 될 수 있습니다.
포탑은 브러시리스 서보 모터로 구동되며 3 피스 엔드 기어 디스크에 의해 정확하고 안정적으로 잠겨 있습니다. 포탑의 인접한 공구 변경 시간은 0.18 초에 불과합니다.
포탑의 가장 먼 공구 위치는 1.0 초 안에 색인됩니다. 터렛 반복성은 2.5 초입니다.

가이드 웨이와 나사
NC-115/1000 침대는 X 축 및 Z 축에 2 개의 일본어 #55/ #55 정밀 선형 볼 가이드 레일을 사용하며 각 레일마다 두 개의 슬라이드가 있으며 강성과 내마모성이 매우 좋습니다.
기존 슬라이딩 가이드와 비교하여 선형 롤링 가이드는 마찰 저항이 낮으며 열 발생 및 열 팽창이 적습니다. 또한 롤링 가이드 웨이는 위치 정확도, 더 빠른 피드 속도, 더 짧은 비 절단 시간, 사이클 시간 감소, 마모 시간 감소, 기계 수명이 길고 가공 안정성이 길어집니다.
X- 및 z 축에 최대 20m/min의 빠른 트래버스 속도를 사용할 수 있습니다.
NC-115/1000 시리즈 선반에는 X 축에 Yintai C-3 등급 정밀 볼 스크류가 장착되어 Z 축에 C-3 등급 정밀 볼 스크류가 장착되어 열 팽창을 최소화하고 강성, 안정성 및 정확성을 향상시킵니다.
X 축 볼크류의 직경은 40mm이고 치아 간격은 5mm입니다. Z 축 볼크류의 직경은 50mm이고 치아 간격은 10mm입니다. X 축 및 Z 축의 최대 추력은 1080n.m입니다.
윤활 시스템

NC-115/1000에는 자동 중앙 집중식 윤활 시스템이 표준으로 장착되어있어 기계의 모든 움직이는 부분을 쉽게 오일 윤활하고 다운 타임을 줄일 수 있습니다. 오일 윤활을 사용하면 기계의 모든 움직이는 부분을 신뢰할 수있는 윤활을 보장하고 윤활 비용을 줄이며 환경 친화적입니다.
냉각 시스템
NC-115/1000은 인체 공학적으로 두꺼운 판금과 냉각수 탱크로 설계되어 칩과 냉각수를 완전히 재활용하여 작업 환경을 깨끗하게 유지할 수 있습니다.
기계의 판금은 기계의 모든 주요 이동 부분을 보호합니다.
기계에는 큰 유리보기 창이있는 내부 슬라이딩 도어가 장착되어 있습니다. 메인 문은 안전을 연동시킵니다. 물 또는 유성 냉각수를 사용할 수 있습니다.
헤드 스톡 끝의 냉각수 노즐과 오버 터릿 냉각은 표준입니다. 냉각수 유량 12 리터/분. 냉각수 탱크 용량 125 리터, 냉각수 압력 18 bar.
표준으로 칩 컨베이어
탈착식 칩 컨베이어에는 대형 앵글 휠이 장착되어 있으며 청소를 위해 쉽게 꺼낼 수 있습니다.

제어 시스템
NC-115/1000의 모든 모델에는 칩 컨베이어 사전 설정 인터페이스가 장착되어 있습니다. RS-232-C 인터페이스는 표준입니다.
NC-115/1000 Machine의 작동 패널은 잘 정리 된 버튼과 이해하기 쉬운 레이블링으로 작동하기 쉽습니다. 키패드는 폴리 에스테르 필름으로 만들어졌으며 신뢰성이 높고 손상에 저항력이 있습니다.
전기 요구 사항
기계 치수 : L 3980mm, W 2150mm, H 1920mm (칩 컨베이어가 표준으로). 대략적인 기계 전송 중량 : 8000kg.
FANUC 0I-TF/PULS 제어 시스템이 장착 된 NC-115/1000 기계에는 전체 하중 80 AMP (FLA), (30KVA) 220 볼트, 3 상, 50Hz가 제공됩니다. 다른 모든 전압에는 추가 변압기가 필요합니다.

다른

Ridid Tapping은 NC-115/1000의 표준 기능이며 스핀들과 z 축의 정확한 동기화 된 움직임을 허용하여 정확도와 태핑 속도를 보장합니다. 탭핑하려면 플로팅 테이핑 도구 홀더가 필요합니다.
X 축 및 Z 축에는 Fanauc/1.8kW 서보 모터가 장착되어 있으며, 이는 포지셔닝에서 백래시 손실이없는 나사 (강성 커플 링)에 직접 연결됩니다. 조인트의 유연한 커플 링은 평행 또는 각도 방향으로 인해 조립 오류를 제거합니다.
NC-115/1000에는 밝은 LED 조명 작업 표시등이 장착되어있어 기계의 작업 영역에 대한 운영자의 견해를 용이하게합니다. NC-115 // 1000에는 기계의 작동 상태를 보여주는 3 색 상태 표시기가 장착되어 있습니다.
기계 전면에 장착 된 압력 게이지는 유압 시스템의 주요 압력, 스핀들 클램핑 압력 및 선택적인 유압 테일 스톡에 쉽게 접근 할 수 있습니다. 기계 내부에 대한 접근은 탈착식 측면 도어를 통해 얻을 수있어 유압 클램핑 장치의 압력과 옵션 유압 테일 스톡을 조정할 수 있습니다.
기계 / CNC 시스템에 대한 전체 문서 세트.
Honka Technicians의 프로그래머 및 운영자를위한 무료 2.0 일의 시운전 교육. NC-115/1000 머신에는 스패너 및 도구를 포함한 도구 상자가 제공됩니다.
