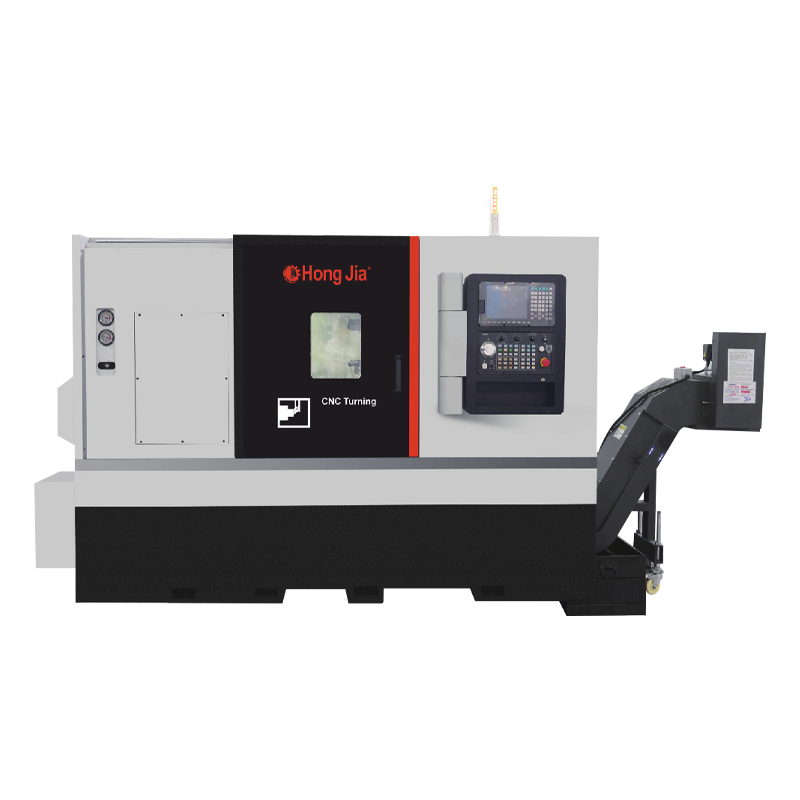

NC110 정밀 기계 스핀들 수평 회전 센터

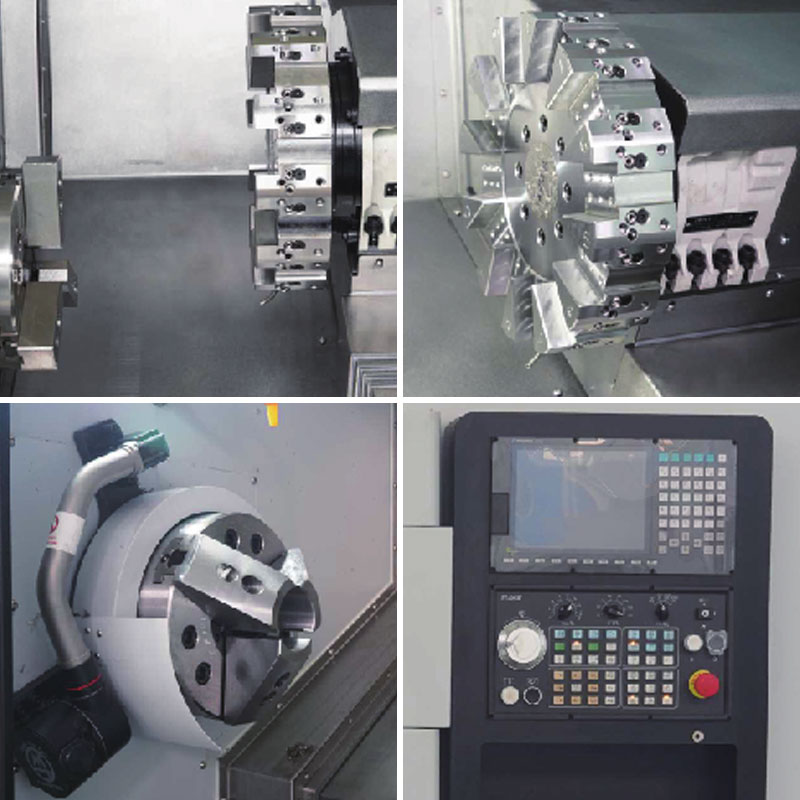

유압 3 턱 척은이 정밀 기계 스핀들 수평 회전 센터의 중요한 부분입니다. 설계는 처리 중에 공작물 클램핑의 안정성과 안전성을 완전히 고려합니다. 3 턱 척은 유압 구동 모드를 채택하고 유압 시스템을 통해 안정적인 클램핑 력을 제공하여 처리 중에 진동 또는 외부 힘으로 인해 공작물이 변위되지 않도록하여 처리 정확도 및 안전성을 보장합니다.
내장 된 고속 장치가 장착 된 표준 정밀 기계 스핀들은 고속 및 고밀도 처리 기능을 갖춘 고급 기술 및 고품질 재료로 만들어졌습니다. 내장 된 고속 장치는 스핀들이 고속 회전을 쉽게 달성 할 수 있도록하여 고속 절단 및 시추 작업의 요구를 충족시킬 수 있습니다. 정밀 윤곽 처리 또는 고속 드릴링 작업이든 스핀들은 안정적이고 정확한 처리 결과를 제공 할 수 있습니다. 동시에, 고속 회전은 절단 효율을 향상시키고, 처리주기를 단축하며, 생산 비용을 줄일 수 있습니다.
생산 정보
처리 용량
1. 선반, 드릴링 및 지루함을 수행 할 수 있습니다
2. 높은 강성 기본 구조, 무거운 절단을 달성합니다
3. 높은 생산을 달성하기위한 우수한 절단 능력과 안정적인 처리 정확도
4. 드로우 아웃 냉각수 탱크는 쉽게 청소 및 절단에 사용됩니다.
5. 표준 탱크 용량 : 125L
공작 기계 기본 구성
1. 신세대 SYTEC/22TA
2. 새로운 세대 드라이브 모터
3. 차세대 고 토크 서보 스핀들 모터는 표준입니다.
4. 대만 또는 일본 와이어 레일 및 나사
5. 별도의 수도 탱크
6. 칩 제거 기계
7. 오일 압력 3 발톱
8. 내장 된 고속 단위 정밀 기계 스핀들이있는 표준
기술 매개 변수
| 목 | 단위 | NC-110 | |
| 맥스. 침대 직경을 돌립니다 | mm | φ750 | |
| 맥스. 가공 직경 | mm | φ600 | |
| 맥스. 작업 길이 | mm | 700 | |
| 맥스. 구멍 직경을 통한 타이로드 | mm | φ75 | |
| 주축 | 스핀들 코 형태 | A2-8/11 | |
| 구멍 직경을 통해 스핀들 | mm | φ86 | |
| 스핀들 내부 구멍의 테이퍼 | MT-6 | ||
| 3 턱 척 홀딩 능력 | 10 " | ||
| 로드 액션 양식을 당기십시오 | 유압 | ||
| 맥스. 스핀들 속도 | R/분 | 2500 분 -1 | |
| 주요 모터 파워 | KW | 15/18.5 | |
| 밥을 먹이다 | x 축 이동 | mm | 350 |
| z 축 이동 | mm | 750 | |
| x/z 축 빠른 움직이는 속도 | m/분 | 25 | |
| 정도 | 위치 정확도 (x/z) | mm | ± 0.005 |
| 반복 포지셔닝 정확도 (X/Z) | mm | ± 0.003 | |
| 도타 | 도구 번호 | 12 | |
| 운전 형태 | 서보 기구 | ||
| 중심의 높이 | mm | 100 | |
| 도구 변경 시간 (T-T) | 에스 | 0.2 | |
| 지루한 도구 홀더 사양 | mm | 50 | |
| 정사각형 도구 홀더 사양 | mm | 25 | |
| 테일 스톡 | 테일 스톡 슬리브 테이퍼 | MT-5 | |
| 중앙 슬리브 직경 | mm | φ80 | |
| 최대 슬리브 최대 이동 | mm | 100 | |
| 안전 방패 | 완전히 닫혔습니다 | ||
| 수치 제어 시스템 | 새로운 세대 22TA/fanuc OI-TF | ||
| 기계 무게 | kg | 5200 | |
| 기계의 전체 치수 (LXWXH) | mm | 2980 × 2200 × 1950 | |
연락을 유지하십시오
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.는 2006 년에 시작하여 2018 년에 설립되었습니다.이 위장은 중국 Yangtze River Delta Economic Zone의 Zhejiang Province Ningbo City의 Qianwan New District에 위치하고 있습니다. CNC 금속 절단 장비의 연구, 개발, 생산 및 판매를 전문으로하는 기업입니다. 중국으로 NC110 정밀 기계 스핀들 수평 회전 센터 supplier and custom NC110 정밀 기계 스핀들 수평 회전 센터 companyHongjia CNC는 강력한 기술 강점과 풍부한 산업 경험을 바탕으로 고객에게 다양한 산업에서 고객의 요구를 충족시키기 위해 고급 CNC 솔루션을 제공하기 위해 노력하고 있습니다.
식물과 장비
뉴스는 무엇입니까?
-
오늘날 점점 더 경쟁이 치열해지는 제조 산업에서 기업은 점점 더 높은 효율성, 고정밀, 고도로 통합된 가공 솔루션을 요구하고 있습니다. Ningbo Hongjia CNC Technology Co., Ltd.는 2018년 절강성 닝보시 Qianwan New District에 설립된 고속, 정밀 경사 가이드웨이 CNC 선반 전문 제조업체로 2006년부터 탄탄한 기반을 구축해 왔습니다. 시장...
더 읽으십시오 -
드릴링 및 태핑 머신 드릴링 및 테이핑 기능을 결합한 공작 기계입니다. 주로 금속, 플라스틱 및 목재와 같은 재료에 구멍을 뚫고 내부 실 (탭핑)을 만드는 데 사용됩니다. 자동화 또는 반자동 작동을 통해 처리 효율과 정밀도를 향상시키고 기계 제조, 곰팡이 제조, 자동차 수리 및 전자 장비 어셈블리에 널리 사용됩니다. 1. 드릴링 및 태핑 머신의 주요 기능 ...
더 읽으십시오 -
1. 항공 우주 산업이 선호하는 이유는 무엇입니까? 수평 회전 센터 ? 중력 장점 : 큰 워크 피스의 변형을 피하십시오 수직 회전 문제 : 무거운 워크 피스 (직경이 1.5m 이상인 터빈 디스크와 같은)를 처리 할 때, 공작물의 무게는 클램핑 중에 변형을 일으켜 둥근 성분에 영향을 미칩니다 (일반적으로...
더 읽으십시오
산업 지식
Ningbo Hongjia CNC Technology Co., Ltd가 생산 한 정밀 기계적 스핀들 수평 회전 센터의 핵심 구성 요소 중에서 유압식 3 개 턱은 의심 할 여지없이 가장 눈길을 끄는 것입니다. 이 선반은 고급 유압 구동 기술을 채택하고 정확하게 설계된 유압 시스템을 통해 3 턱 척에게 안정적이고 강력한 클램핑 력을 제공합니다. 복잡한 부품의 정밀 윤곽 처리 또는 고강도 재료의 고속 드릴링 작업에 관계없이 유압 3 턱 척은 우수한 성능으로 전체 처리 프로세스를위한 견고한 기초를 만들 수 있습니다.
또 다른 하이라이트 정밀 기계적 스핀들 가로 회전 센터 고속 단위가 내장 된 표준 정밀 기계적 스핀들은 고급 기술로 제조되며 고품질 재료를 사용하여 고속 및 고속 정밀도의 이중 장점을 보장합니다. 내장 된 고속 장치를 사용하면 스핀들이 고속 회전을 쉽게 달성 할 수있어 고속 절단 및 드릴링의 요구에 완벽하게 적응할 수 있습니다. 미크론 수준의 정밀도로 세심한 조각을 추구하든 고출력 대량 생산을 추구하든, 정밀 기계적 스핀들 수평 회전 센터는 안정되고 정확한 처리 결과를 가진 고객의 다양한 요구를 충족시킬 수 있습니다.
정밀 기계적 스핀들 수평 회전 센터의 처리 기능을 과소 평가해서는 안됩니다. 고도도 기본 구조 설계를 통해 선반은 무거운 절단 작업으로 인한 큰 압력을 견딜 수있어 처리 프로세스의 안정성과 내구성을 보장합니다. 우수한 절단 능력과 안정적인 가공 정확도는 정밀 기계적 스핀들 수평 회전 센터를 가능하게하여 고품질 제품을 추구하면서 효율적인 생산을 달성 할 수 있습니다. 또한, 선반에는 쉽게 청소 및 유지 보수를 위해 탈착식 냉각수 탱크가 장착되어 있습니다. 표준 용량은 125L로 처리 환경의 청결 및 냉각 효과를 효과적으로 보장합니다.
구성 측면에서 정밀 기계적 스핀들 수평 회전 센터는 Ltd의 기술 혁신 추구 인 Ningbo Hongjia CNC Technology Co.를 보여줍니다. 차세대 SYTEC/22TA 제어 시스템, 차세대 드라이브 모터 및 고 토크 서보 스핀들 모터의 표준 구성은 제어 정확도, 전력 출력 및 응답 속도에서 선반의 선도 위치를 보장합니다. 동시에 대만이나 일본에서 수입 한 선형 레일 및 납 스크류를 사용하면 선반의 정확성과 내구성이 향상됩니다. 독립적 인 워터 탱크 설계, 효율적인 칩 제거 장치 및 표준 유압 3 턱 척이 함께 정밀 기계식 스핀들 수평 회전 센터의 강력한 처리 시스템을 구성하여 사용자에게 모든 범위의 솔루션을 제공합니다.
중국의 CNC 금속 절단 장비 분야의 리더 인 Ningbo Hongjia CNC Technology Co., Ltd.는 강력한 기술 강점과 풍부한 산업 경험으로 CNC 기술의 혁신과 개발을 지속적으로 홍보했습니다. Precision Mechanical Spindle 수평 회전 센터의 성공적인 출시는 회사의 기술 혁신 기능과 시장 통찰력에 집중 한 반영입니다.
