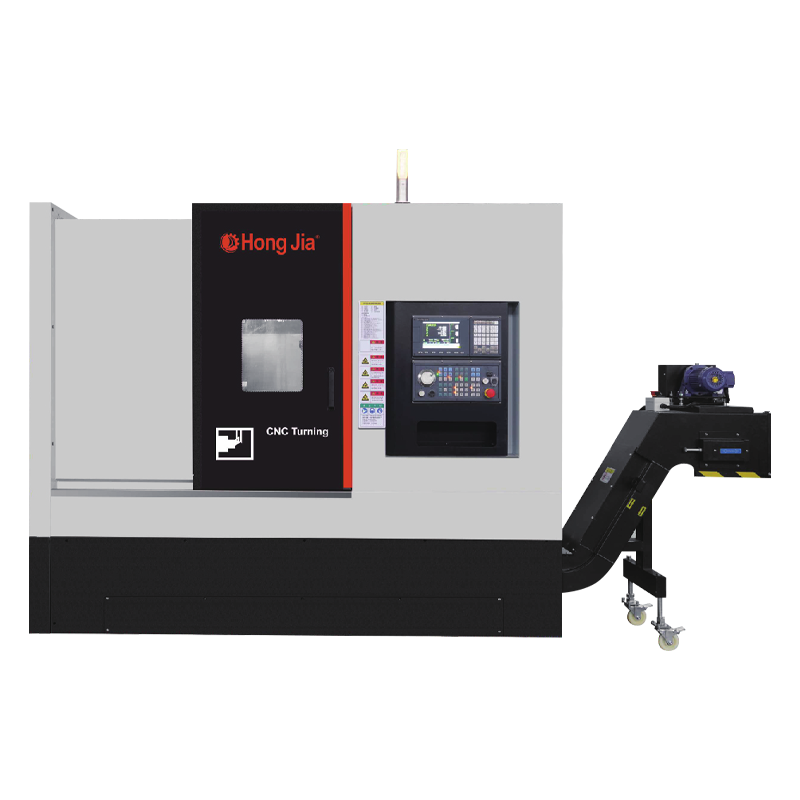

NC108D-Y 드로우 아웃 냉각수 탱크 수평 회전 센터
풀 아웃 냉각수 탱크가있는 수평 회전 센터는 절단 유체 저장을 공작 기계 본체에서 분리하여 공작 기계의 정밀 부분에서 절단 유체의 잠재적 부식 위험을 효과적으로 피하고 유체 누출 절단으로 인한 공작 기계 고장 속도를 크게 줄입니다. 독립 워터 탱크는 공작 기계의 전반적인 보호 성능을 향상시킬뿐만 아니라 공작 기계를 건조하고 깨끗하게 유지하여 장비의 서비스 수명을 연장합니다.
장착 된 효율적인 칩 제거 시스템은 처리 효율을 향상시키고 공작 기계를 깨끗하게 유지하는 핵심입니다. 이 시스템은 고급 칩 제거 기술 및 구조 설계를 채택하여 처리 중에 생성 된 다양한 칩을 빠르고 정확하게 제거하여 공작 기계 고장을 효과적으로 피하고 칩 축적으로 인한 처리 정확도를 줄입니다.
효율적인 칩 컨베이어의 작동 원리는 간단하고 효율적입니다. 가공 중에, 칩은 칩 제거 파이프를 통해 지정된 수집 영역으로 신속하게 수집하고 전송됩니다. 이 과정에서 칩 컨베이어는 칩 유형과 크기를 지능적으로 식별하고 칩 제거 속도와 힘을 조정하며 최상의 칩 제거 효과를 보장 할 수 있습니다. 동시에 칩 컨베이어는 작동 노이즈가 낮고 작동 환경을 방해하지 않습니다.
생산 정보
처리 용량
1. 선반, 드릴링 및 지루함을 수행 할 수 있습니다
2. 높은 강성 기본 구조, 무거운 절단을 달성합니다
3. 높은 생산을 달성하기위한 우수한 절단 능력과 안정적인 처리 정확도
4. 드로우 아웃 냉각수 탱크는 쉽게 청소 및 절단에 사용됩니다.
5. 표준 탱크 용량 : 125L
공작 기계 기본 구성
1. 신세대 SYTEC/22TB
2. 새로운 세대 드라이브 모터
3. 차세대 고 토크 서보 스핀들 모터는 표준입니다.
4. 대만 또는 일본 와이어 레일 및 나사
5. 별도의 수도 탱크
6. 칩 제거 기계
7. 오일 압력 3 발톱
8. 내장 된 고속 단위 정밀 기계 스핀들이있는 표준
기술 매개 변수
| 목 | 단위 | NC-108D-Y | |
| 맥스. 침대에서 직경을 돌립니다 | mm | φ650 | |
| 맥스. 가공 직경 (디스크 유형) | mm | φ300 | |
| MAX. 직경 관리 (샤프트 유형) | mm | φ350 | |
| 맥스. 스케이트 보드에서 직경을 돌립니다 | mm | φ280 | |
| 두 중심 사이의 거리 | mm | 500 | |
| 맥스. 작업 길이 | mm | 460 | |
| 맥스. 구멍 직경을 통한 타이로드 | mm | φ52 | |
| 주축 | 스핀들 코 형태 | A2-6 | |
| 구멍 직경을 통해 스핀들 | mm | φ66 | |
| 스핀들 내부 구멍의 테이퍼 | MT-6 | ||
| 3 턱 척 홀딩 능력 | 8 " | ||
| 로드 액션 양식을 당기십시오 | 유압 | ||
| 맥스. 스핀들 속도 | R/분 | 4000 | |
| 주요 모터 파워 | KW | 11/15 | |
| 밥을 먹이다 | x 축 이동 | mm | 225 |
| z 축 이동 | mm | 490 | |
| x/z 축 빠른 움직이는 속도 | m/분 | 25 | |
| 정도 | 위치 정확도 (x/z) | mm | 0.008/0.010 |
| 반복 포지셔닝 정확도 (X/Z) | mm | 0.006/0.008 | |
| 전동 공구 타워 | 도구 번호 | 12 | |
| 운전 형태 | 서보 기구 | ||
| 중심의 높이 | mm | 170 | |
| 도구 변경 시간 (T-T) | 에스 | 0.2 | |
| 지루한 도구 홀더 사양 | mm | 32 | |
| 정사각형 도구 홀더 사양 | mm | 25 | |
| 파워 헤드 속도 | R.P/분 | 4000 | |
| 파워 헤드 모터 파워 | KW | 3.6 | |
| 파워 헤드 토크 | N.M | 15 | |
| 파워 헤드 유형 | Bmt | 55 | |
| y 축 | y 축 이동 | mm | 100 |
| Y 축 모터 토크 | N.M | 8.4 | |
| y 축 나사 | 불알 | 3206 | |
| y 축 안내 양식 | 직사각형 하드 레일 / 와이어 레일 | 직사각형 하드 레일 | |
| 테일 스톡 | 테일 스톡 슬리브 테이퍼 | MT-5 | |
| 최대/분. 공작물 길이 | mm | 500/60 | |
| 안전 방패 | 완전히 닫혔습니다 | ||
| 수치 제어 시스템 | SYTEC22TB/ fanuc 0i-tf/ gsk988ta | ||
| 기계 무게 | kg | ≈4400 | |
| 기계의 전체 치수 (LXWXH) | mm | 2420x1700x2050 | |
연락을 유지하십시오
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.는 2006 년에 시작하여 2018 년에 설립되었습니다.이 위장은 중국 Yangtze River Delta Economic Zone의 Zhejiang Province Ningbo City의 Qianwan New District에 위치하고 있습니다. CNC 금속 절단 장비의 연구, 개발, 생산 및 판매를 전문으로하는 기업입니다. 중국으로 NC108D-Y 드로우 아웃 냉각수 탱크 수평 회전 센터 supplier and custom NC108D-Y 드로우 아웃 냉각수 탱크 수평 회전 센터 companyHongjia CNC는 강력한 기술 강점과 풍부한 산업 경험을 바탕으로 고객에게 다양한 산업에서 고객의 요구를 충족시키기 위해 고급 CNC 솔루션을 제공하기 위해 노력하고 있습니다.
식물과 장비
뉴스는 무엇입니까?
-
오늘날 점점 더 경쟁이 치열해지는 제조 산업에서 기업은 점점 더 높은 효율성, 고정밀, 고도로 통합된 가공 솔루션을 요구하고 있습니다. Ningbo Hongjia CNC Technology Co., Ltd.는 2018년 절강성 닝보시 Qianwan New District에 설립된 고속, 정밀 경사 가이드웨이 CNC 선반 전문 제조업체로 2006년부터 탄탄한 기반을 구축해 왔습니다. 시장...
더 읽으십시오 -
드릴링 및 태핑 머신 드릴링 및 테이핑 기능을 결합한 공작 기계입니다. 주로 금속, 플라스틱 및 목재와 같은 재료에 구멍을 뚫고 내부 실 (탭핑)을 만드는 데 사용됩니다. 자동화 또는 반자동 작동을 통해 처리 효율과 정밀도를 향상시키고 기계 제조, 곰팡이 제조, 자동차 수리 및 전자 장비 어셈블리에 널리 사용됩니다. 1. 드릴링 및 태핑 머신의 주요 기능 ...
더 읽으십시오 -
1. 항공 우주 산업이 선호하는 이유는 무엇입니까? 수평 회전 센터 ? 중력 장점 : 큰 워크 피스의 변형을 피하십시오 수직 회전 문제 : 무거운 워크 피스 (직경이 1.5m 이상인 터빈 디스크와 같은)를 처리 할 때, 공작물의 무게는 클램핑 중에 변형을 일으켜 둥근 성분에 영향을 미칩니다 (일반적으로...
더 읽으십시오
산업 지식
드로우 아웃 냉각수 탱크 수평 회전 센터의 고유 한 특징은 무엇입니까?
1. 혁신적인 냉각수 시스템 설계
의 주요 하이라이트 드로우 아웃 냉각수 탱크 수평 회전 센터 혁신적인 냉각수 시스템 설계입니다. 전통적인 선반 냉각수 시스템은 종종 냉각 효과가 열악하고 유지 보수가 어려운 문제가 있습니다. 이 선반의 냉각수 탱크는 탈착식 설계를 채택하며, 이는 일일 유지 및 청소에 편리 할뿐만 아니라 냉각수가 항상 깨끗해 지도록 냉각 효율과 가공 정확도를 향상시킵니다. 동시에, 냉각수는 정확한 노즐을 통해 공작물과 공구에 골고루 분무되어 절단 온도를 효과적으로 줄이고 공구의 서비스 수명을 연장합니다.
2. 고정밀 수평 회전 함수
드로우 아웃 냉각수 탱크 수평 회전 센터의 또 다른 독특한 특징은 고정밀 수평 회전 메커니즘입니다. 이 설계를 통해 선반은 공작물의 정확한 회전 및 위치를 쉽게 달성하여 복잡한 부품의 처리 요구를 충족시킬 수 있습니다. 처리 과정에서, 선반의 스핀들과 테일 스톡은 동기식으로 움직여서 회전 중에 공작물이 안정적으로 유지되도록 할 수 있습니다.
Ningbo Hongjia CNC Technology Co., Ltd의 CNC 선반 제품도 정밀 제어에서 뛰어납니다. 이 선반에는 고급 CNC 시스템이 장착되어있어 처리 매개 변수의 정확한 제어 및 조정을 달성하여 처리 효율성 및 공작물 품질을 더욱 향상시킬 수 있습니다.
3. 강력한 처리 기능 및 적응성
드로우 아웃 냉각수 탱크 수평 회전 센터에는 강력한 처리 기능과 넓은 적응성이 있습니다. 큰 워크 피스 나 작은 부분을 처리하든이 선반은 쉽게 대처할 수 있습니다. 견고한 침대 구조와 정확한 전송 시스템은 고속으로 선반의 안정성과 정밀성을 보장합니다. 동시에, 선반은 다양한 도구 및 비품 구성을 지원하여 다양한 재료 및 처리 요구 사항에 적응할 수 있습니다.
Ningbo Hongjia CNC Technology Co., Ltd의 CNC 선반 제품은 처리 기능 및 적응성 측면에서도 칭찬 할 수 있습니다. 이 선반은 샤프트, 디스크, 슬리브 등과 같은 다양한 복잡한 부품을 처리 할 수 있습니다. 동시에, 동시에 회전, 밀링, 드릴링, 지루함 등과 같은 다양한 처리 방법을 지원하여 라스의 응용 범위를 더욱 확장합니다.
4. 지능적인 운영 및 모니터링
지능형 제조 기술의 개발로 인해 드로우 아웃 냉각수 탱크 수평 회전 센터는 지능형 요소를 통합했습니다. 최신 선반에는 고급 CNC 시스템 및 휴먼 컴퓨터 상호 작용 인터페이스가 장착되어 작업자가 처리 매개 변수를 쉽게 설정, 모니터링 및 조정할 수 있습니다. 동시에, 선반은 원격 모니터링 및 결함 진단 기능을 지원하며, 이는 선반의 운영 상태 및 비정상적인 조건을 실시간으로 반영하여 적시 유지 보수 및 유지 보수를 용이하게합니다.
Ningbo Hongjia CNC Technology Co., Ltd는 또한 CNC 선반의 지능에서 놀라운 결과를 얻었습니다. 선반에는 고급 CNC 시스템 및 센서 기술이 장착되어있어 처리 프로세스 중에 실시간으로 다양한 매개 변수 및 상태 정보를 모니터링 할 수 있습니다. 이 정보는 인간-컴퓨터 상호 작용 인터페이스를 통해 표시되고 기록 될 수 있으며, 운영자가 분석하고 조정하는 데 편리합니다.
