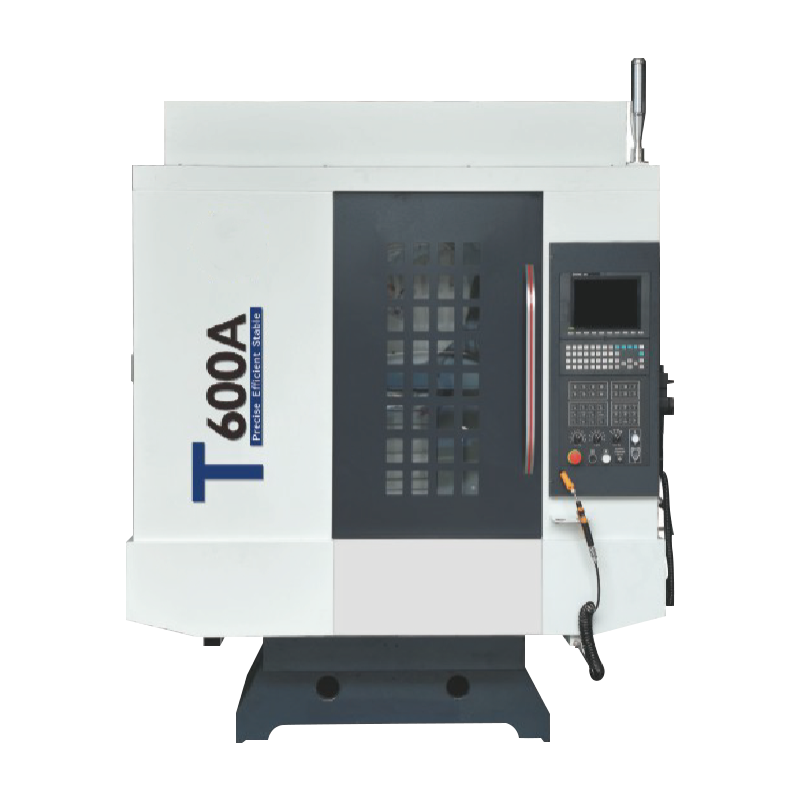

T-600A 고속 드릴링 센터
일본 정밀 볼 가이드 레일, 우수한 부하 베어링, 낮은 시작 토크 및 고효율 전력 전송.
고유 한 구조 설계 인 메인 컬럼은 대형 스팬 설계와 결합 된 다층 크로스 바 구조를 채택하여 공작 기계에 탁월한 강성을 제공하여 공작 기계가 부드러워 질 때 고속 및 고밀도 가공을 갖도록합니다.
고정밀 직접 연결 스핀들은 스핀들 고압 센터 아웃 기능과 짝을 이루어 나이프를 들어 올리는 토끼 끝까지 한 드릴에서 드릴링 및 태핑을 달성 할 수있어 처리 효율성을 크게 향상시키고 기업의 투자를 절약 할 수 있습니다.
스핀들 및 드래그 플레이트 동기 변위를 통해 스핀들 익스프레스 스타트 스톱 및 빠른 도구 변경 기능을 개발하여 가공 비트 시간을 크게 줄이고 일일 출력을 개선합니다.
생산 정보
기술 매개 변수
| 목 | 단위 | 티600A | |
| 여행하다 | X 축 (왼쪽 및 오른쪽 가공 범위) | mm | 600 |
| y 축 (전면 및 후면 가공 범위) | mm | 400 | |
| Z 축 (상단 및 하단 처리 범위) | mm | 320 | |
| 스핀들 코에서 작업 표면까지의 거리 | mm | 200 ~ 520 | |
| 작업 테이블 | 테이블 크기 | mm | 700 × 420 |
| T 자형 CAO 치수 | mm | 3 × 14 × 125 | |
| 최대 테이블로드 | kg | 250 | |
| 축 | 스핀들 테이퍼 홀 | BT20/BBT30 | |
| 스핀들 속도 | RPM | 12000/20000 | |
| 스핀들 드라이브 모드 | 직접 연결 | ||
| 밥을 먹이다 | 속도로 이동하십시오 | m/분 | 48/48/48 |
| G01 최대 속도 | mm/분 | 10000 | |
| G01 최소 속도 | mm/분 | 0.001 | |
| 도구 라이브러리 | 도구 라이브러리 유형 | BT30 클립 암 유형 | |
| 도구 저장 용량 | 손 | - | |
| 허용 중량 | kg | 3 | |
| 최대 직경 | mm | 인접한 φ140 | |
| 인접한 도구 변경 시간 | 에스 | 1.2 | |
| 기계 지름 | 발자국 크기 | mm | 1800x2100x2300 |
| 기계 무게 | T | ≈3 | |
| 정확성 | 위치 정확도 XYZ (Full Stroke) | mm | 0.005 |
| 반복 포지셔닝 정확도 XYZ (Full Stroke) | mm | ± 0.003 | |
다른
| 목 | 단위 | T600A |
| 공기 압력 요구 사항 | kg/cm 2 | 6-8 (이중 여과 시스템) |
| 전기 구성 요소 | 슈나이더 | |
| 전압 요구 사항 | 380V ± 5phz | |
| 온도 요구 사항 | ° C | 5-40 |
| 지상 연결 | 확실하게 근거가되어야합니다 | |
| 시스템 구성 | 새로운 세대 22MA 세트 |
선택 과목
| 목 | |||
| 1. 시스템 | □ Mitsubishi M80 | □ Fanuc MF Plus | □ 신세대 |
| 2. Heieghtened 프로브 열 | □ 620mm로 올리십시오 | ||
| 3. 축 회전 | □ 170mm | □ 210mm | |
| 4. effuet 코어 | □ 30bar | □ 50bar | □ 70bar |
| 5. 스핀들 냉각수 시스템 | |||
