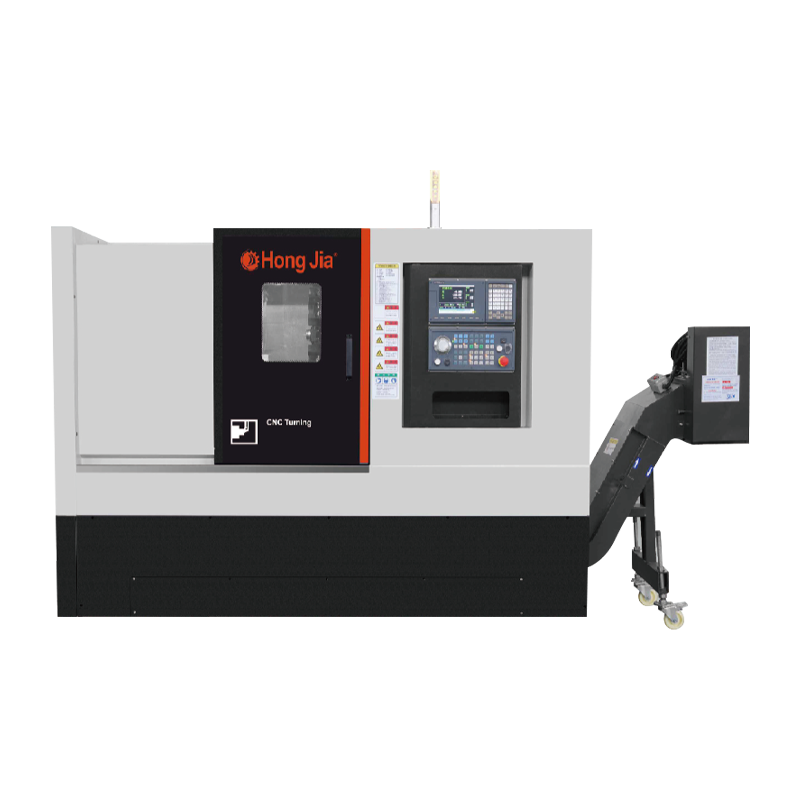

고도도 수평 회전 센터는 작은 정밀 부품에서 크고 대형 부품에 이르기까지 다양한 크기의 일부를 처리 할 수 있습니다. 동시에 정확한 제어 시스템과 고급 프로그래밍 기술은 모든 처리가 사전 설정 정확도와 표면 품질을 달성 할 수 있도록합니다.
고도로 수평 회전 센터와 함께 기본으로 제공되는 신규 고층 서보 스핀들 모터는 강력한 절단 기능의 핵심입니다. 이 모터는 강력한 전력 출력을 가지고있을뿐만 아니라 토크 성능이 매우 높기 때문에 다양한 대기류 재료와 무거운 절단 작업을 쉽게 처리 할 수 있습니다.
고속 스핀들을 적용하면 처리주기가 크게 단축되고 생산 효율이 향상됩니다. 복잡한 부품을 가공 할 때 고속 스핀들은 재료를 더 빨리 제거하여 프로세스를보다 효율적이고 빠르게 만들 수 있습니다. 동시에 정밀 기계적 스핀들의 높은 정밀도와 안정성은 처리 된 부품의 치수 정확도와 표면 품질이 사전 설정 요구 사항을 충족하도록합니다.
생산 정보
처리 기능
1. 선반, 드릴링 및 지루함을 수행 할 수 있습니다
2. 높은 강성 기본 구조, 무거운 절단을 달성합니다
3. 높은 생산을 달성하기위한 우수한 절단 능력과 안정적인 처리 정확도
4. 드로우 아웃 냉각수 탱크는 쉽게 청소 및 절단에 사용됩니다.
5. 표준 탱크 용량 : 125L

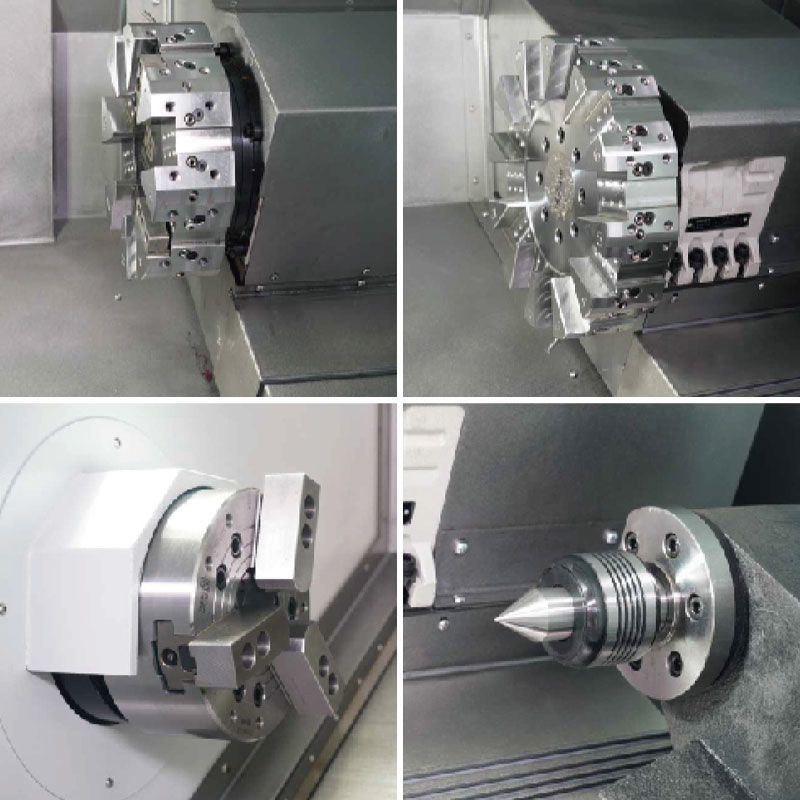

공작 기계 기본 구성
1. 신세대 Sytec/7ta-e
2. 새로운 세대 드라이브 모터
3. 차세대 고 토크 서보 스핀들 모터는 표준입니다.
4. 대만 또는 일본 와이어 레일 및 나사
5. 별도의 수도 탱크
6. 칩 제거 기계
7. 오일 압력 3 발톱
8. 내장 된 고속 단위 정밀 기계 스핀들이있는 표준
기술 매개 변수
| 목 | 단위 | NC-108 | |
| 맥스. 침대에서 직경을 돌립니다 | mm | φ560 | |
| 맥스. 가공 직경 (디스크 유형) | mm | φ330 | |
| 맥스. 가공 직경 (샤프트 타입} | mm | φ280 | |
| 맥스. 스케이트 보드에서 직경을 돌립니다 | mm | φ280 | |
| 두 중심 사이의 거리 | mm | 500 | |
| 맥스. 작업 길이 | mm | 500 | |
| 맥스. 구멍 직경을 통한 타이로드 | mm | φ52 | |
| 주요한 | 스핀들 코 형태 | A2-6 | |
| 구멍 직경을 통해 스핀들 | mm | φ66 | |
| 스핀들 내부 구멍의 테이퍼 | MT-6 | ||
| 3 턱 척 홀딩 능력 | 8 " | ||
| 로드 액션 양식을 당기십시오 | 유압 | ||
| 맥스. 스핀들 속도 | R/분 | 4000 | |
| 주요 모터 파워 | KW | 11/15 | |
| 밥을 먹이다 | x 축 이동 | mm | 225 |
| z 축 이동 | mm | 490 | |
| x/z 축 빠른 움직이는 속도 | m/분 | 25 | |
| 정도 | 위치 정확도 (x/z) | mm | 0.008/0.010 |
| 반복 포지셔닝 정확도 (X/Z) | mm | 0.006/0.008 | |
| 데이터 | 도구 번호 | 8/12 | |
| 운전 형태 | 서보 기구 | ||
| 중심의 높이 | mm | 80 | |
| 도구 변경 시간 (T-T) | 초 | 0.2 | |
| 지루한 도구 홀더 사양 | mm | 32 | |
| 정사각형 도구 홀더 사양 | mm | 25 | |
| 테일 스톡 | TaperoftailStocksleeve | MT-5 | |
| 최대/분 보유 공작가 길이 | mm | 500/60 | |
| 안전 방패 | 완전히 닫혔습니다 | ||
| 수치 제어 시스템 | Sytec 7ta/ fanuc0i-tf/ gsk988ta | ||
| 기계 무게 | kg | ≈4200 | |
| 기계의 전체 치수 (LXWXH) | mm | 2500x1700x1790 | |
