Ningbo Hongjia CNC Technology Co., Ltd. 집 / 제품 / 수평 CNC 회전 및 밀링 시리즈 / NC-106D-Y 3 축 동기 가공 수평 회전 센터

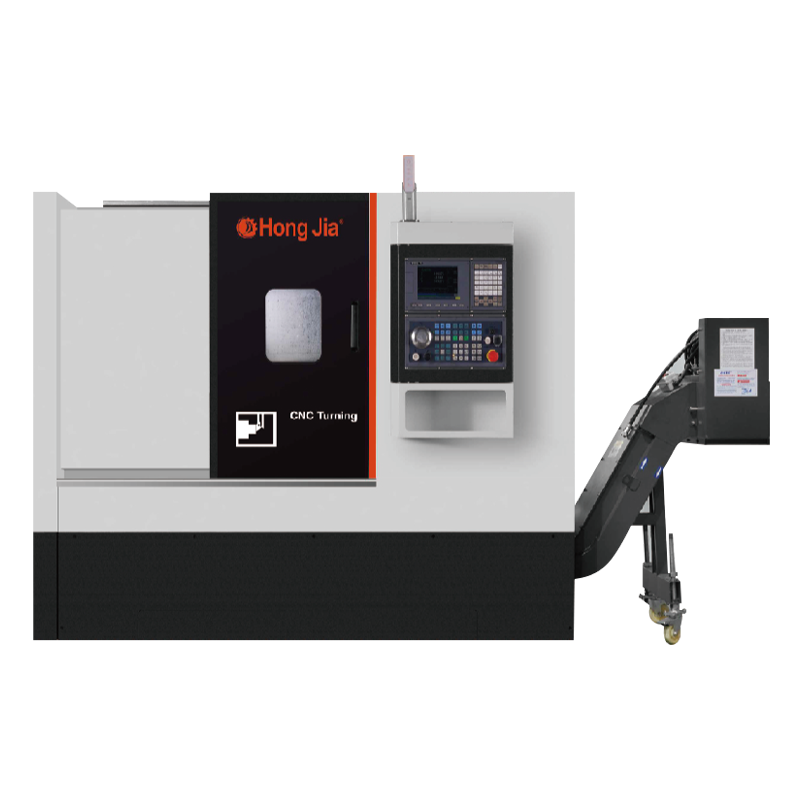

NC-106D-Y 3 축 동기 가공 수평 회전 센터

3 축 동기 가공 수평 회전 센터는 강력한 가공 기능과 정확한 기술 매개 변수를 갖춘 고성능 CNC 공구입니다. 최대 가공 직경은 φ230mm이고 최대 가공 길이는 360mm이며, 이는 대형 워크 피스 가공에 적합합니다. 최대 스핀들 속도는 5000 rpm에 도달 할 수 있으며 A2-5 스핀들 엔드 및 φ56mm 통계 구멍 스핀들이 장착되어 효율적이고 안정적인 가공 작업을 지원합니다. 공작 기계는 BMT40/ER25 파워 포탑이 장착 된 12/15 스테이션 터렛을 채택하며, 전력 헤드의 최대 속도는 4000 rpm이며, 전력 헤드의 토크는 7.7n · m이며 복잡한 부품 가공의 요구를 충족시킬 수 있습니다. 피드 축 이동은 Z, X, Y 및 A의 4 방향을 포함하며 빠른 이동 속도는 최대 20 미터/분입니다. 전체 기계의 전력 요구 사항은 13kVA이며 다양한 산업 시나리오에서 정밀 가공 요구에 적합합니다. 공작 기계의 전체 크기는 2310 × 1510 × 2080mm이고 총 무게는 3800kg이며 작고 안정적인 디자인을 보여줍니다.

+ 문의하기
  • NC-106D-Y 3 축 동기 가공 수평 회전 센터
  • NC-106D-Y 3 축 동기 가공 수평 회전 센터

생산 정보

처리 기능

1. 드릴링을 돌릴 수 있습니다. 지루한. 갈기. 태핑 처리

2. LT는 3 축으로 처리를 동시에 완료 할 수 있습니다.

3. 높은 강성 기본 구조, 무거운 절단을 달성합니다

4. 높은 생산을 달성하기위한 우수한 절단 능력과 안정적인 처리 정확도

5. 드로우 아웃 냉각수 탱크는 쉽게 청소 및 절단에 사용됩니다.

6. 표준 탱크 용량 : 100L

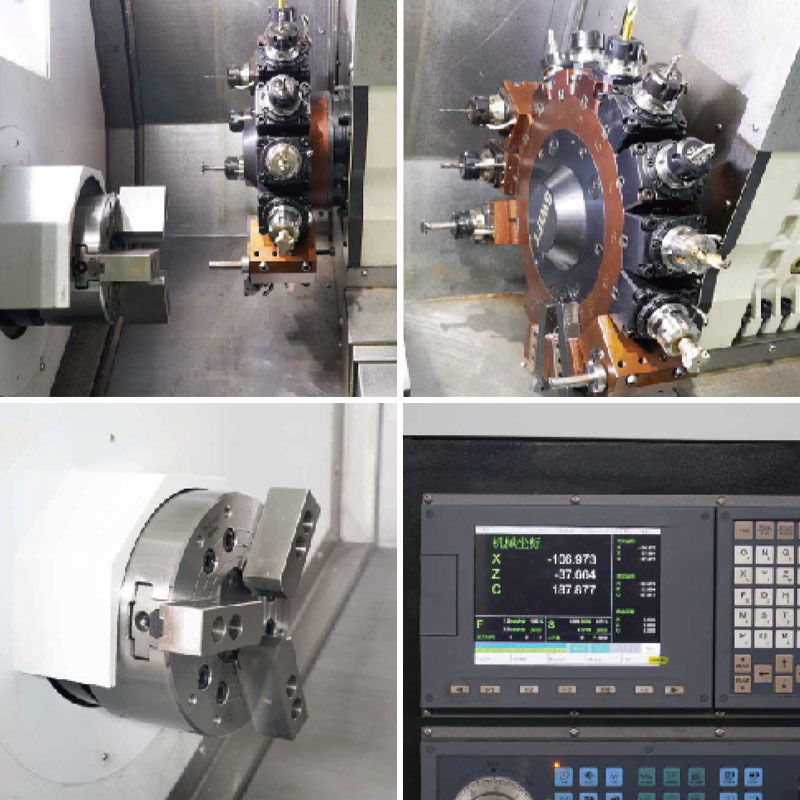

공작 기계 기본 구성

1. 신세대 SYTEC/22TB

2. 새로운 세대 드라이브 모터 및 스핀들 드라이브

3. 내장 된 고속 정밀 전동 스핀들은 표준입니다

4. 대만 또는 일본 와이어 레일 및 나사

5. 별도의 수도 탱크

6. 칩 제거 기계

7. 오일 압력 3 발톱

8. 파워 타워 12/15 스테이션

기술 매개 변수

목 NC-106D-Y
맥스. 가공 직경 φ230mm
맥스. 작업 길이 360mm
맥스. 직경을 돌립니다 550mm
스핀들 척 치수 6/8 인치
맥스. 스핀들 속도 5000 분 -1
스핀들 렌드 모양 A2-5
스핀들의 조리개를 통해 φ56mm
스핀들 팽창 튜브의 내 직경 φ45mm
메인 샤프트 베어링의 내 직경 φ90mm
스핀들 파워 11kw
정격 스핀들 토크 35n.m
맥스. 스핀들 토크 70n.m
터렛 표면의 수 12/15
외경 도구의 핸들 20x20
비트 시트 보어 φ25mm
터렛 파워 헤드 모델 BMT40/ER25
터렛 파워 헤드의 최대 속도 4000mm -1
커터 타워 파워 헤드 모터 파워 2.4kW
터렛 파워 헤드 토크 7.7n.m
피드 축 z/x 방향 이동 Z : 370mm x : 185mm y : 70mm
공급 샤프트 방향 이동 A : 360mm
공급 샤프트 Z/X 모터 파워 1.7kW
빠른 시프트 속도 z/x Z : 20m/min x : 20m/min
빠른 시프트 속도 a A : 20m/분
전원 공급 장치 용량 13kva
기계의 전체 치수 (LXWXH) 2310 × 1510 × 2080
기계 무게 3800kg

연락 유지

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.는 2006년에 시작되어 2018년에 설립되었습니다. 중국 저장성 닝보시 첸완 신구에 위치하며, 중국 양쯔강 삼각주 경제 구역의 남쪽 날개에 있습니다. CNC 금속 절단 장비의 연구, 개발, 생산 및 판매를 전문으로 하는 기업입니다. 중국 NC-106D-Y 3 축 동기 가공 수평 회전 센터 공급업체 및 맞춤 NC-106D-Y 3 축 동기 가공 수평 회전 센터 회사로서, 강력한 기술력과 풍부한 업계 경험을 바탕으로 홍지아 CNC는 고객에게 첨단 CNC 솔루션을 제공하여 다양한 산업의 고객 요구를 충족시키기 위해 노력하고 있습니다.
공장 및 장비
  • 공장 외관
  • 공장 외관
  • 장비
  • 장비
  • 장비
  • 장비
  • 장비
새소식
  • 복합 각도로 12개의 교차 드릴 구멍이 있는 유압 매니폴드가 견적을 위해 책상 위에 놓여 있습니다. 3축 밀에서는 5개의 설정과 5개의 고정 장치가 필요하며, 세 번째 설정만으로도 이후의 모든 작업에서 감당해야 하는 약 0.03mm의 위치 오류가 발생합니다. 5축 기계에서는 동일한 부품이 한 번의 클램핑으로 작동됩니다. 이러한 비교는 전체 비즈니스 사례입니다. 5축 CN...

    더 읽기
  • 316L 스테인리스 뼈 나사에 대한 첫 번째 품목 검사는 종종 실용적인 질문으로 시작됩니다. 이 프로세스가 하나의 양호한 부품뿐만 아니라 로트 전반에 걸쳐 중요한 공차를 유지할 수 있습니까? 이 질문은 의료 가공의 중심에 있습니다. 작업은 하나의 기계 유형으로 정의되지 않습니다. 이는 부품 형상, 재료, 공차, 표면 마감, 청소 및 추적 가능성과 일치하는 제어된 경로로 정의됩니다....

    더 읽기
  • 견적 요청은 STEP 파일, PDF 도면 및 배송 날짜와 함께 도착합니다. 공장에서는 견적을 내리기 전에 세 가지 질문에 답해야 합니다. 즉, 부품을 고정할 수 있는지, 공구가 모든 기능에 도달할 수 있는지, 기계가 견적된 사이클 시간에 공차를 유지할 수 있는지입니다. CAD와 캠은 이러한 질문에 순차적으로 답합니다. CAD는 부품을 정의합니다. CAM은 그것을 만드는 모션을 정의...

    더 읽기
업계 지식

현대식 제조에서 고정밀 및 고효율 CNC 공작 기계는 기업이 경쟁력을 향상시키는 데 중요한 도구가되었습니다. Ningbo Hongjia CNC Technology Co., Ltd는 프로덕션 및 영업 회사 인 Professional CNC 금속 절단 장비 R & D 인 프로덕션 및 영업 회사로서 고객에게 고급 CNC 솔루션을 강력한 기술 강점과 풍부한 산업 경험을 제공하기 위해 노력하고 있습니다. 그 중 3 축 동기 가공 수평 회전 센터는 우수한 가공 기능과 정확한 기술 매개 변수를 갖춘 다양한 산업의 정밀 가공 요구를 지원하는 고성능 CNC 공구입니다.

효율적이고 정확한 가공 기능
그만큼 3 축 동기 가공 수평 회전 센터 최대 가공 직경의 φ230mm 및 최대 가공 길이 360mm의 우수한 가공 기능을 가지고 있으며, 다양한 대형 워크 피스 가공에 적합합니다. 스핀들 속도는 A2-5 스핀들 엔드와 φ56mm 통과 구멍 스핀들이 장착 된 최대 5000 rpm에 도달 할 수 있으며, 이는 고속으로 안정적인 가공 성능을 유지할 수 있습니다. 이러한 특성으로 인해 장비는 항공 우주, 자동차 제조 및 정밀 기기와 같은 산업에서 특히 널리 사용됩니다.

강력한 포탑 구성
공작 기계에는 12/15 스테이션 터렛이 채택되며 BMT40/ER25 파워 터릿이 장착되어 있습니다. 파워 헤드의 최대 속도는 4000 rpm에 도달하며 7.7n · m의 토크를 가지므로 복잡한 부품의 처리 요구를 충족시킬 수 있습니다. 전원 터릿을 적용하면 공작 기계는 하나의 클램핑 밀링, 드릴링 및 태핑과 같은 여러 프로세스를 완료하고 처리 효율성을 크게 향상시키고 오류를 줄이며 제품 일관성을 향상시킬 수 있습니다.

정확한 다축 연결 제어
3 축 동기 가공 수평 회전 센터의 피드 축 이동은 4 방향의 4 방향을 포함하며 빠른 이동 속도는 최대 20 미터/분이며 처리 프로세스의 효율성과 정확성을 보장합니다. 동기식 처리 기술을 통해 공작 기계는 여러 축의 모션을 조정하여보다 복잡한 표면 처리 및 고정밀 부품 생산을 달성 할 수 있습니다. 이 기능은 까다로운 정밀 제조 산업에서 특히 중요합니다.

작고 안정적인 구조
공작 기계의 전체 치수는 2310 × 1510 × 2080mm이며 총 중량은 3800kg입니다. 구조는 작고 안정적이며 장기 작동 중에 우수한 진동 저항을 유지하여 처리 정확도를 보장 할 수 있습니다. 또한 전체 기계의 전력 수요는 13KVA로, 고강도 처리의 요구 사항을 충족 할뿐만 아니라 에너지 소비 제어 기능이 우수합니다.

다양한 산업 응용 분야에 적합합니다
고성능 CNC 공작 기계로서 3 축 동기 가공 수평 회전 센터는 다양한 정밀 제조 분야에서 널리 사용됩니다. 자동차 부품, 의료 장비, 전자 통신 장비 또는 항공 우주 산업이든,이 공작 기계는 기업에 효율적이고 안정적인 처리 기능을 갖춘 우수한 생산 효율성과 고품질 처리 품질을 제공 할 수 있습니다.

주요 기술 지원 및 사후 서비스
Ningbo Hongjia CNC Technology Co., Ltd는 항상 "기술 혁신 및 품질 우수성"의 개념, 지속적으로 최적화 된 제품 성능을 준수하며 전문적인 기술 지원과 완벽한 애프터 판매 서비스를 제공했습니다. 고급 생산 기술과 엄격한 품질 관리를 통해 Hongjia CNC는 공장에서 배송 된 모든 CNC 공작 기계가 고품질의 성능을 보장하여 고객에게 생산 가치가 높아집니다.

저희가 필요하시면 주저하지 말고 연락주세요!
