수직 가공 센터

수직 가공 센터는 복잡한 부품의 정밀 가공에 적합한 고성능 CNC 가공 장비입니다. P4 레벨 베어링 및 정밀 스피드 CN 커플 링이 장착 된 고정밀 C3 레벨 볼 스크류 및 롤링 가이드 시스템을 채택하여 세 축의 높은 강성과 정확한 위치를 보장합니다. SpeedCN 단락 스핀들과 보호 커버가 장착 된 안정적인 절단 성능 및 보호 기능을 제공합니다. 가공 센터에는 가공 효율 및 가공 정확도를 향상시키기위한 완전 자동 도구 변경 시스템과 선택적 질소 밸런싱 장치가 있습니다. 또한, 옵션 고속 스핀들, 냉각수 시스템 및 질소 밸런싱 장치는 고재 및 고정밀 가공의 성능을 더욱 향상시킵니다.

+ 문의하기

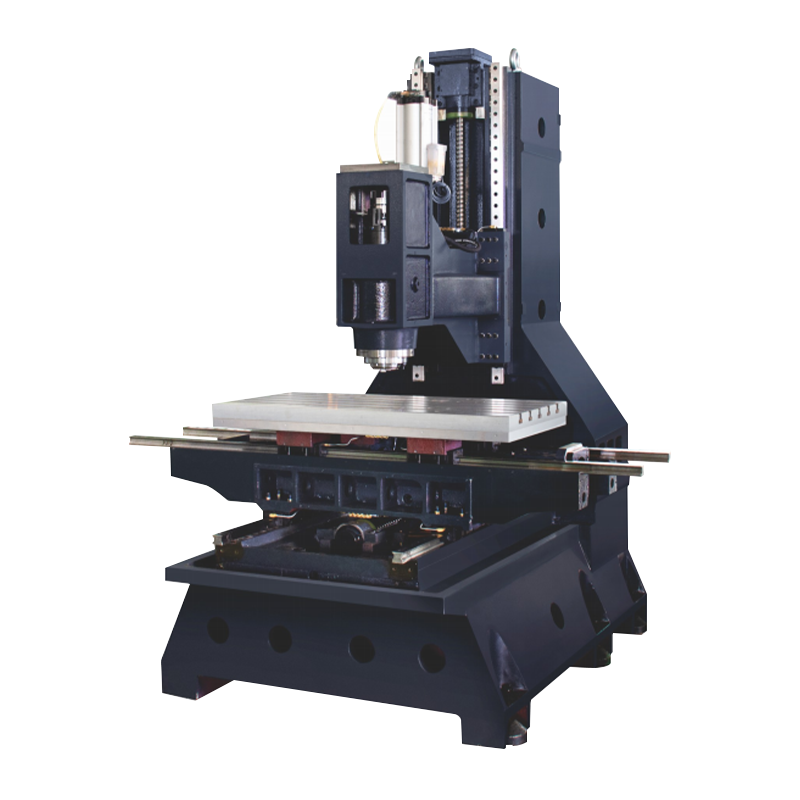

  • 수직 가공 센터
  • 수직 가공 센터

생산 정보

주요 구성

3 개의 축은 'PMI 또는 HIWIN'또는 'THK'C3 등급 볼 나사를 채택합니다.
‘PMI 또는 Hiwin’또는‘THK’롤러 가이드 웨이가있는 3 개의 축.
‘렉스 로스’또는‘샤인 타이’또는‘yintai’또는‘thk’볼 스크류 (z 축) 롤러가있는 v6/v7)
세 축 모두에 대한 P4 등급 베어링
3 축‘Speedcn’커플 링
‘Speedcn’짧은 코 스핀들
3 축‘Speedcn’가드
부피 오일러
실린더 (부스터 실린더로 직접 스핀들)
도구 상자 및 조정 도구

선택적 구성

BBT40-ф120-15000 RPM 직접 유형 'SpeedCn'긴 코 스핀들
BBT40-ф155-12000RPM 직접 유형 'SpeedCN'짧은 코 스핀들
BT40-24T‘Yitai Tool Changer’.
질소 카운터 웨이트
스핀들 업그레이드 중앙 물 (로터리 조인트 / 직접 관절이없는 벨트 유형)

기술 매개 변수

사양 단위 v6 v7 v8 v10 v1270 v1370 v1380 v1570
x/y/z 여행 mm 600*450*450 700*450*450 800*500*500 1000*600*600 1200*700*700 1300*700*700 1300*800*700 1500*700*700
테이블 영역 mm 700*420 800*420 1000*500 1100*500 1400*700 1400*700 1400*800 1600*700
최대 테이블로드 kg 250 250 450 450 700 700 700 1100
스핀들 코에서 테이블까지의 거리 mm 135-585 135-585 120-670 120-750 120-820 120-820 120-820 150-850
스핀들 센터에서 기둥 트랙 표면까지의 거리 mm 488 488 550 655 770 770 860 800
표 t 슬롯 mm 14T*3*125 14T*3*125 18t*5*80 18t*5*100 18t*5*125 18t*5*125 18t*5*125 18t*5*125
스핀들 테이퍼 홀/직경 R/분 BBT40 (ф120) BBT40 (ф120) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155)
스핀들 속도 R/분 표준 : 12000 직접 옵션 : 15000 Direct 표준 : 12000 직접 옵션 : 15000 Direct 표준 : 12000 직접 유형 옵션 : 8000 벨트 유형 옵션 : 10000 벨트 유형 옵션 : 15000 직접 유형 표준 : 12000 직접 유형 옵션 : 8000 벨트 유형 옵션 : 10000 벨트 유형 옵션 : 15000 직접 유형 표준 : 8000 직접
옵션 : 10000 벨트 유형
옵션 : 12000 벨트 유형
옵션 : 15000 직접 유형
(x/y/z) 빠른 트래버스 m/분 48 48 48 36 36 36 36 24
z 축 카운터 웨이트 /mm 카운터 웨이트 없음 카운터 웨이트 없음 카운터 웨이트 없음 옵션 : 질소 카운터 웨이트 옵션 : 질소 카운터 웨이트 옵션 : 질소 카운터 웨이트 옵션 : 질소 카운터 웨이트 옵션 : 질소 카운터 웨이트
볼 나사 MM 표준 XY : 28*16 단일 너트 Z : 32*16 더블 너트 XZ : 32*16 더블 너트 Y : 28*16 단일 너트 xzy : 36*16 단일 너트 xzy : 40*12 더블 너트 xzy : 40*12 더블 너트 xzy : 40*12 더블 너트 xzy : 40*12 더블 너트 xzy : 40*12 더블 너트
MM 선택 사항 XY : 28*12 단일 너트 Z : 32*12 더블 너트 XZ : 32*16 단일 너트 Y : 28*16 단일 너트
선형 가이드 웨이 (선형 가이드 웨이의 너비/슬라이더 수) mm XY : 30*2 Z : 35*2 XY : 30*2 Z : 35*2 XYZ : 35*2 X : 35*2 Yz : 45*2 XZ : 45*3 y : 45*2 XZ : 45*3 y : 45*2 XZ : 45*3 y : 45*2 XZ : 45*3 y : 45*2 (4 레일)
기계 무게 kg 약 2700 대략 2750 대략 3100 대략 3800 대략 4800 대략 5000 대략 5200 대략 6000

연락 유지

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.는 2006년에 시작되어 2018년에 설립되었습니다. 중국 저장성 닝보시 첸완 신구에 위치하며, 중국 양쯔강 삼각주 경제 구역의 남쪽 날개에 있습니다. CNC 금속 절단 장비의 연구, 개발, 생산 및 판매를 전문으로 하는 기업입니다. 중국 수직 가공 센터 공급업체 및 맞춤 수직 가공 센터 회사로서, 강력한 기술력과 풍부한 업계 경험을 바탕으로 홍지아 CNC는 고객에게 첨단 CNC 솔루션을 제공하여 다양한 산업의 고객 요구를 충족시키기 위해 노력하고 있습니다.
공장 및 장비
  • 공장 외관
  • 공장 외관
  • 장비
  • 장비
  • 장비
  • 장비
  • 장비
새소식
  • 복합 각도로 12개의 교차 드릴 구멍이 있는 유압 매니폴드가 견적을 위해 책상 위에 놓여 있습니다. 3축 밀에서는 5개의 설정과 5개의 고정 장치가 필요하며, 세 번째 설정만으로도 이후의 모든 작업에서 감당해야 하는 약 0.03mm의 위치 오류가 발생합니다. 5축 기계에서는 동일한 부품이 한 번의 클램핑으로 작동됩니다. 이러한 비교는 전체 비즈니스 사례입니다. 5축 CN...

    더 읽기
  • 316L 스테인리스 뼈 나사에 대한 첫 번째 품목 검사는 종종 실용적인 질문으로 시작됩니다. 이 프로세스가 하나의 양호한 부품뿐만 아니라 로트 전반에 걸쳐 중요한 공차를 유지할 수 있습니까? 이 질문은 의료 가공의 중심에 있습니다. 작업은 하나의 기계 유형으로 정의되지 않습니다. 이는 부품 형상, 재료, 공차, 표면 마감, 청소 및 추적 가능성과 일치하는 제어된 경로로 정의됩니다....

    더 읽기
  • 견적 요청은 STEP 파일, PDF 도면 및 배송 날짜와 함께 도착합니다. 공장에서는 견적을 내리기 전에 세 가지 질문에 답해야 합니다. 즉, 부품을 고정할 수 있는지, 공구가 모든 기능에 도달할 수 있는지, 기계가 견적된 사이클 시간에 공차를 유지할 수 있는지입니다. CAD와 캠은 이러한 질문에 순차적으로 답합니다. CAD는 부품을 정의합니다. CAM은 그것을 만드는 모션을 정의...

    더 읽기
업계 지식

수직 가공 센터 : 정밀 제조를위한 스마트 도구

수직 가공 센터 , 고성능 CNC 처리 장비로서, 복잡한 부품의 정밀 처리에 특히 적합합니다. 현대 CNC 기술의 본질을 통합 할뿐만 아니라 일련의 정밀 구성 요소의 최적화 된 구성을 통해 처리 프로세스의 높은 안정성과 높은 정밀도를 보장합니다. Ningbo Hongjia CNC Technology Co.가 생산 한 수직 가공 센터는 C3 레벨 고정밀 볼 스크류 및 롤링 가이드 레일을 채택합니다. 이 구성은 공작 기계의 강성 및 3 축 위치 정확도를 크게 향상시킵니다. 동시에, P4 레벨 베어링 및 SpeedCN 정밀 커플 링을 사용하면 처리 프로세스의 안정성과 정확성이 보장되어 고정밀 처리를위한 견고한 기초를 제공합니다.

핵심 구성 요소 : 품질 및 기술의 이중 보장
핵심 구성 요소를 선택할 때 Hongjia CNC는 PMI, Hiwin 또는 THK의 C3 레벨 볼 스크류 및 같은 브랜드의 롤링 가이드와 같은 업계에서 최고 브랜드를 사용하여 3 축 방향으로 공작 기계의 고정밀 이동을 보장합니다. 특히 Z 축의 경우 V6/V7 시리즈에는 Rexroth, Hiwin, Yintai 또는 THK의 볼 스크류 및 롤러 가이드가 장착되어있어 기계의 하중 용량 및 안정성을 더욱 향상시킵니다. 세 축 모두 SpeedCN 브랜드 정밀 커플 링과 결합 된 P4 등급 베어링을 사용하여 전송 오류를 효과적으로 줄이고 처리 효율을 향상시킵니다.

효율적인 처리 : 안정적인 성능과 보호도 마찬가지로 중요합니다
안정적이고 효율적인 절단 성능을 보장하기 위해 Hongjia CNC의 수직 가공 센터에는 SpeedCN 단락 스핀들이 장착되어 있습니다. 그것의 설계는 절단력의 전송을 최적화 할뿐만 아니라 보호 커버를 통해 절단 과정에서 생성 된 잔해물에 대한 스핀들의 손상을 효과적으로 방지하여 장비의 서비스 수명을 연장합니다. 또한이 기계의 내장 완전 자동 도구 변경 시스템은 처리 효율성을 크게 향상시키고 옵션 질소 밸런싱 장치는 스핀들 움직임의 동적 부하의 균형을 유지하여 고 부하 고정식 처리 작업에서 우수한 성능을 유지할 수 있습니다.

유연한 구성 : 다양한 처리 요구를 충족시킵니다
Hongjia CNC의 수직 가공 센터는 다양한 고객의 특정 요구를 충족시키기 위해 다양한 선택적 구성을 제공합니다. 예를 들어, 고객은 BBT40-ф20-15000RPM 직접 유형 SpeedCN Long Nose Spindle 또는 BBT40-ф155-12000RPM 직접 유형 Speedcn Short Nose Spindle을 선택하여 다양한 재료 및 처리 어려움의 요구 사항을 충족시킬 수 있습니다. 동시에, 빠르고 정확한 특성을 갖춘 Yitai Brand 24T 도구 체인저는 처리 효율성 향상을위한 또 다른 강력한 지원을 제공합니다. 정밀도와 안정성이 높은 응용 분야의 경우 질소 카운터 웨이트 시스템을 선택하고 중앙 수냉식 시스템으로 업그레이드 할 수도 있습니다 (회전식 조인트가 있거나없는 직접 유형으로 나뉩니다). 이러한 구성은 고정밀 고재 처리 환경에서 공작 기계의 성능을 더욱 향상시킵니다.
