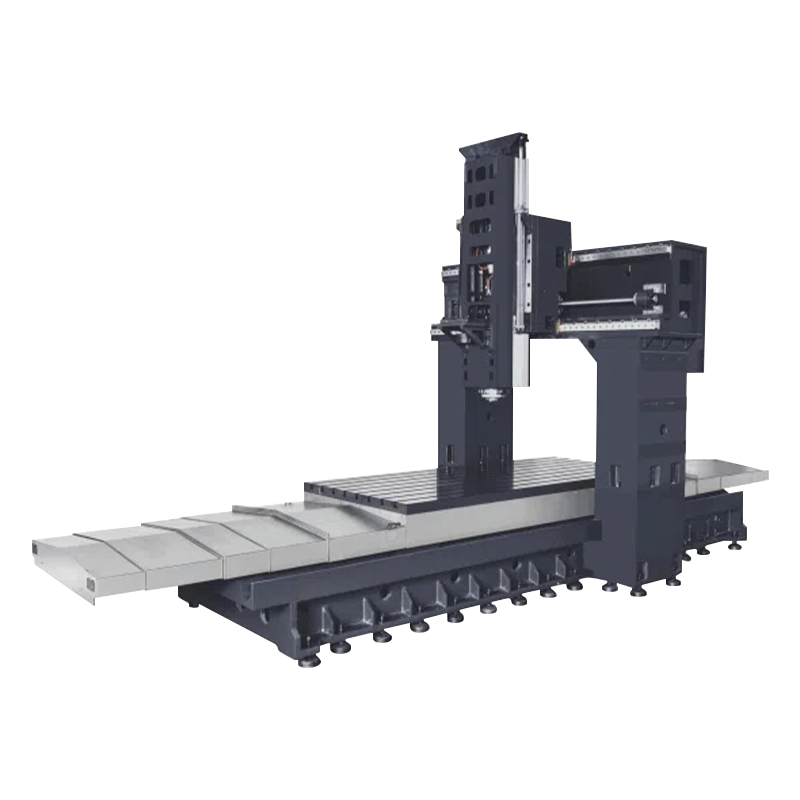

이중 칼럼 가공 센터

드릴링 및 태핑 머신은 'Gintech PMI', 'Shangyin Hiwin'또는 'THK'C3 등급 볼 스크류, P4 등급 베어링, 'SpeedCN'직접 드라이브 스핀들 및 BT30-21T와 같은 고품질 구성을 사용합니다. 고속 BBT30 스핀들 및 더 큰 공구 잡지와 같은 선택적 구성은 효율적이고 정확한 드릴링 및 테이프 작업을 처리 할 때 기계를보다 편리하게 만듭니다. 전체 축 보호 커버, 자동 윤활 시스템 및 빠른 도구 변경 기능, 드릴링 및 태핑 머신과 결합하여 생산 효율성을 향상시킬뿐만 아니라 장비의 서비스 수명을 연장합니다.

+ 문의하기
  • 이중 칼럼 가공 센터
  • 이중 칼럼 가공 센터

생산 정보

주요 구성

구성 선택적 구성
3 개의 축은 대만에서 만든 'Yintai PMMI 또는 Shangyin Hivin'Class C 공 나사를 채택합니다. X에서 스틸 플레이트 슈라우드, y 축 장기 슈라우드 B티40-24티 디스크 잡지
3 개의 축은 대만에서 만든‘Yintai PMI 또는 Shangyin Hivvin’또는‘THK’정밀 와이어 레일을 채택합니다. 부피 오일 필러 BT50-24T 디스크 매거진
3 축에 대한 P4 등급 베어링 열 높이

기술 매개 변수

사양 단위 KS1210 KS1510 K1613L KS1612 KS2012
x/y/z 여행 mm 1200*1000*500 1500*1000*500 1600*1300*600 1600*1200*500 2000*1200*500
테이블 크기 mm 1300*900 1600*900 1700*1200 1700*1000 2100*1000
표 t 슬롯 크기 mm 5-18*165 5-18-165 7-22-150 6-22-160 6-22*160
테이블로드 T 2 2.5 3 2 3
갠트리 너비 mm 1050 1050 1400 1200 1200
열 바닥에 테이블 mm 770 770 870 750 750
z 축 카운터 웨이트 / 옵션 : 질소 카운터 웨이트 옵션 : 질소 카운터 웨이트 옵션 : 질소 카운터 웨이트 옵션 : 질소 카운터 웨이트 옵션 : 질소 카운터 웨이트
스핀들 사양 / 옵션 : BBT40-150-12000/BBT40-MEDIIM 150-15000/HSK63-15000
스핀들 전송 방법 / 직접 연결
철도 사양 (너비/슬라이드 수) / XY 롤러 45*4/Z 롤러 45*6 X : 롤러 45*6/y : 롤러 45*4/z : 롤러 45*6 XY : 45 BALL, X : R50*16 Y : R40*12, Z : R40*10 y 축 45#gon 비드.
나사 사양 mm XYZ : R40*10 x : r50*10/yz : r40*10 XYZ : R50*10 X : R50*16 Y : R40*12, Z : R40*10 x : r50*16, y : r40*12 z : r40*10
광학 기계 무게 T 7.2 8.2 11 7 8.5
3 축 서보 커플 링 방법 / 직접 유형 직접 유형 직접 유형 직접 유형 직접 유형
빠른 횡단 m/분 x : 15/yz : 18 x : 10/yz : 18 x : 15/yz : 18 XYZ : 20 x20/yz : 20
3 축 서보 감소 비율 / 1 : 1 1 : 1 1 : 1 1 : 1 1 : 1
권장 토크 N.M XYZ : 22.5 x : 28.4/yz : 22.5 x : 28.4/yz : 22.5 XYZ : 22 x : 37/yz : 22
스핀들 코에서 테이블까지의 거리 mm 200-700 200-700 200-800 180-680 180-680
광학 기계의 치수 mm 3050*2100*2700 3650*2100*2700 4150*2550*2850 4050*2250*2700 5250*2250*2700

연락 유지

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.는 2006년에 시작되어 2018년에 설립되었습니다. 중국 저장성 닝보시 첸완 신구에 위치하며, 중국 양쯔강 삼각주 경제 구역의 남쪽 날개에 있습니다. CNC 금속 절단 장비의 연구, 개발, 생산 및 판매를 전문으로 하는 기업입니다. 중국 이중 칼럼 가공 센터 공급업체 및 맞춤 이중 칼럼 가공 센터 회사로서, 강력한 기술력과 풍부한 업계 경험을 바탕으로 홍지아 CNC는 고객에게 첨단 CNC 솔루션을 제공하여 다양한 산업의 고객 요구를 충족시키기 위해 노력하고 있습니다.
공장 및 장비
  • 공장 외관
  • 공장 외관
  • 장비
  • 장비
  • 장비
  • 장비
  • 장비
새소식
  • 복합 각도로 12개의 교차 드릴 구멍이 있는 유압 매니폴드가 견적을 위해 책상 위에 놓여 있습니다. 3축 밀에서는 5개의 설정과 5개의 고정 장치가 필요하며, 세 번째 설정만으로도 이후의 모든 작업에서 감당해야 하는 약 0.03mm의 위치 오류가 발생합니다. 5축 기계에서는 동일한 부품이 한 번의 클램핑으로 작동됩니다. 이러한 비교는 전체 비즈니스 사례입니다. 5축 CN...

    더 읽기
  • 316L 스테인리스 뼈 나사에 대한 첫 번째 품목 검사는 종종 실용적인 질문으로 시작됩니다. 이 프로세스가 하나의 양호한 부품뿐만 아니라 로트 전반에 걸쳐 중요한 공차를 유지할 수 있습니까? 이 질문은 의료 가공의 중심에 있습니다. 작업은 하나의 기계 유형으로 정의되지 않습니다. 이는 부품 형상, 재료, 공차, 표면 마감, 청소 및 추적 가능성과 일치하는 제어된 경로로 정의됩니다....

    더 읽기
  • 견적 요청은 STEP 파일, PDF 도면 및 배송 날짜와 함께 도착합니다. 공장에서는 견적을 내리기 전에 세 가지 질문에 답해야 합니다. 즉, 부품을 고정할 수 있는지, 공구가 모든 기능에 도달할 수 있는지, 기계가 견적된 사이클 시간에 공차를 유지할 수 있는지입니다. CAD와 캠은 이러한 질문에 순차적으로 답합니다. CAD는 부품을 정의합니다. CAM은 그것을 만드는 모션을 정의...

    더 읽기
업계 지식

Ningbo Hongjia CNC Technology Co., Ltd. Hongjia CNC는 전문 이중 칼럼 가공 센터 공급 업체 및 사용자 정의 공장으로서 점점 더 치열한 시장 경쟁에서 지속적인 혁신만이 무적의 위치를 ​​유지할 수 있음을 깊이 이해하고 있습니다. 따라서 회사는 계속해서 R & D 투자를 늘리고 제품 설계를 최적화하여 선적 된 모든 이중 칼럼 가공 센터가 국제 최고의 수준에 도달 할 수 있도록합니다.

이중 칼럼 가공 센터 : 안정성과 정밀도의 완벽한 조합
더블 컬럼 가공 센터 (Double Column Machining Center)는 우수한 강성과 안정성으로 크고 무거운 공작물 가공 분야에서 비교할 수없는 장점을 보여주었습니다. Ningbo Hongjia CNC의 더블 칼럼 가공 센터는이 개념을 완벽하게 해석하는 것입니다. 이 일련의 기계 공구는 이중 열 구조와 결합 된 고강도 주철 베드를 채택하여 공작 기계의 전반적인 강성 및 지진 저항을 효과적으로 향상시키고 장기 및 고강도 작업에서도 매우 높은 처리 정확도를 유지할 수 있습니다. 이 설계는 공작물의 고품질 출력을 보장 할뿐만 아니라 공작 기계의 서비스 수명을 크게 확장합니다.

높은 구성은 높은 정밀도를 만듭니다
Ningbo Hongjia CNC는 핵심 구성 요소의 선택에 절대 타협하지 않습니다. 더블 컬럼 가공 센터에는 "Gintech PMI", "Hiwin"또는 "THK"C3 레벨 정밀 볼 스크류와 같은 최상위 구성 요소가 장착되어있어 이동 중 공구 공구의 안정성과 정확성을 보장합니다. 동시에, P4 레벨 정밀 베어링의 적용은 공작 기계의 회전 정확도 및로드 베어링 용량을 더욱 향상시킵니다. 또한 BT30-21T 로터리 서보 도구 잡지와 결합 된 "SpeedCN"직접 드라이브 스핀들의 사용은 빠른 도구 변경을 달성 할뿐만 아니라 처리 효율성 및 유연성을 크게 향상시켜 복잡한 공작물 처리의 요구를 충족시킵니다.

효율적인 처리, 유연한 구성
Ningbo Hongjia CNC의 더블 컬럼 가공 센터는 다양한 고객의 처리 요구를 충족시키기 위해 다양한 선택적 구성을 제공합니다. 예를 들어, 고속 BBT30 스핀들을 추가하면 공기 공구가 고속 절단에서 잘 작동 시켜서 항공 우주 및 자동차 제조와 같은 산업에서 매우 높은 재료 제거 속도를 가진 경우에 특히 적합합니다. 더 큰 도구 라이브러리는 도구를 자주 변경할 필요없이 멀티 태스킹 및 다중 비유 처리를 처리 할 때 공작 기계를보다 편리하게 만들어 생산 효율성을 더욱 향상시킵니다.

안전 보호 및 지능형 유지 보수
안전은 생산의 전제이며 Ningbo Hongjia CNC는 이에 대한 깊은 이해를 가지고 있습니다. 이중 컬럼 가공 센터에는 최대 축 덮인 보호 커버가있어 유체 및 잔해 절단을 효과적으로 방지하여 작업자에게 안전한 작업 환경을 제공합니다. 동시에 내장 자동 윤활 시스템은 공작 기계의 모든 부분을 잘 윤활하고 마모를 줄이며 장비의 수명을 연장합니다. 지능형 결함 진단 및 유지 보수 프롬프트와 결합 된 빠른 도구 변경 기능은 장비 유지 보수를보다 편리하고 효율적으로 만들어 생산 라인의 지속적이고 안정적인 작동을 보장합니다.
