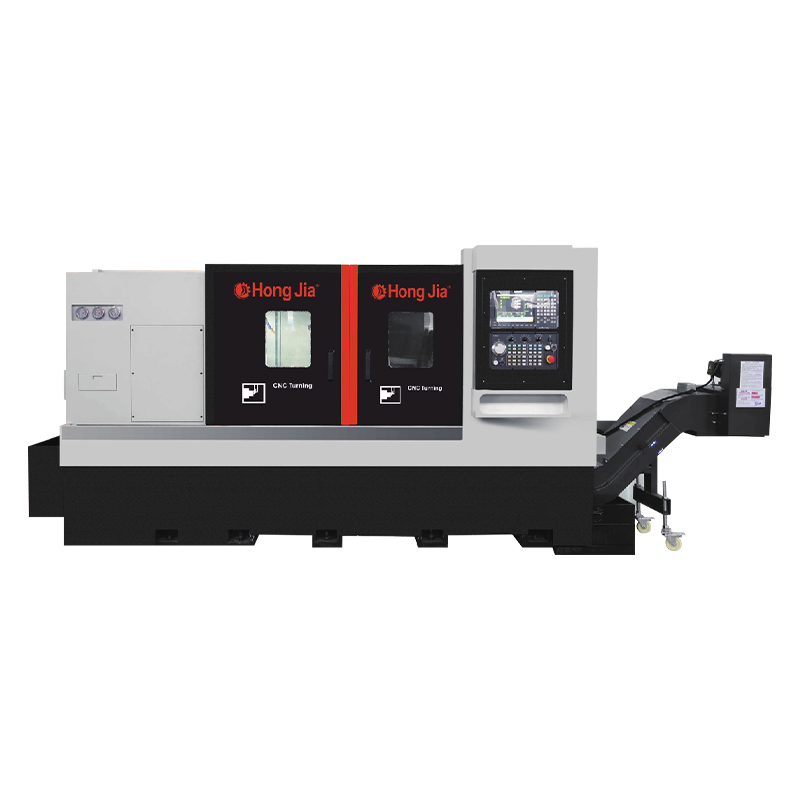

NC112 드라이브 모터 수평 회전 센터

우리의 드라이브 모터 수평 회전 센터는 전통적인 선반 처리에 탁월하며 드릴링 및 지루한 기능을 통합하여 하나의 기계의 다목적 사용을 달성하여 생산 효율성과 유연성을 크게 향상시킵니다. 강화 설계를 갖춘 고도도 기본 구조는 중단 작업에서 공작 기계의 안정성과 내구성을 보장합니다. 대규모 워크 피스를 처리하거나 고강도 처리를 수행하더라도 우수한 처리 품질과 도구 수명을 유지할 수 있습니다.
이 제품은 풀 아웃 냉각수 탱크 설계를 채택하여 청소 및 유지 보수가 그 어느 때보 다 쉽고 빠르게 작동합니다. 이 설계는 가동 중지 시간을 줄이고 장비의 지속적인 효율적인 작동을 보장하며 직원들에게 더 안전하고 건강한 작업 환경을 제공합니다.

+ 문의하기
  • NC112 드라이브 모터 수평 회전 센터
  • NC112 드라이브 모터 수평 회전 센터

생산 정보

처리 용량

1. 선반, 드릴링 및 지루함을 수행 할 수 있습니다

2. 높은 강성 기본 구조, 무거운 절단을 달성합니다

3. 높은 생산을 달성하기위한 우수한 절단 능력과 안정적인 처리 정확도

4. 드로우 아웃 냉각수 탱크는 쉽게 청소 및 절단에 사용됩니다.

5. 표준 탱크 용량 : 125L

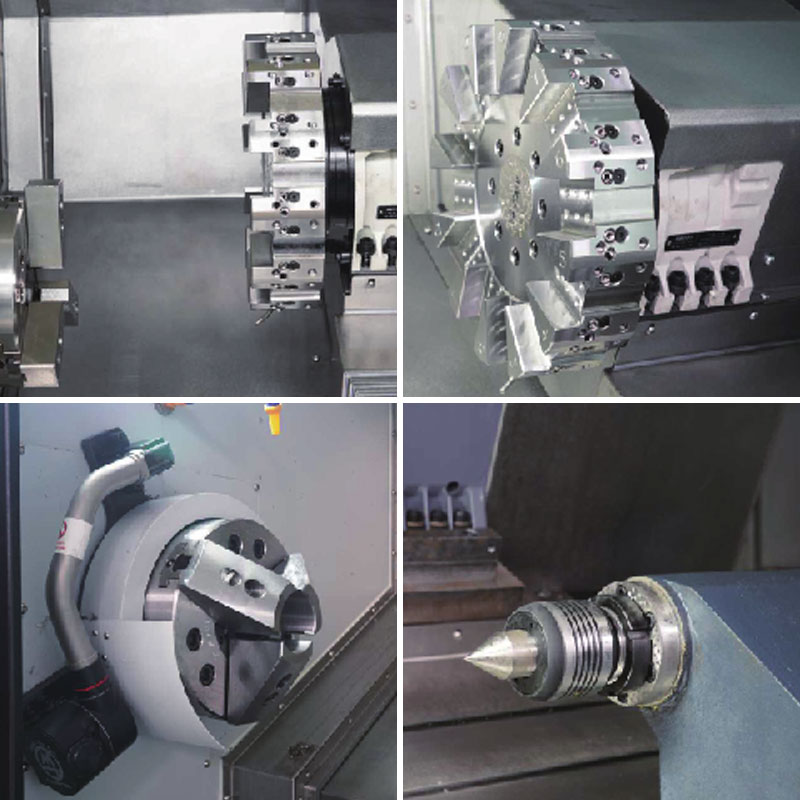

공작 기계 기본 구성

1. 신세대 에스YTEC/22TA

2. 새로운 세대 드라이브 모터

3. 차세대 고 토크 서보 스핀들 모터는 표준입니다.

4. 대만 또는 일본 와이어 레일 및 나사

5. 별도의 수도 탱크

6. 칩 제거 기계

7. 오일 압력 3 발톱

8. 내장 고속 장치 기계 스핀들이있는 표준

기술 매개 변수

목 단위 NC-112
맥스. 침대 직경을 돌립니다 mm φ750
최대 mm φ600
최대 작업 길이 mm 970
맥스. 구멍 직경을 통한 타이로드 mm φ91
주축 스핀들 코 형태 A2-8/11
구멍 직경을 통해 스핀들 mm φ102
3 턱 척 홀딩 능력 12 "
로드 액션 양식을 당기십시오 유압
최대 .spindle 속도 R/분 2000min-1
주요 모터 파워 KW 15/18.5
밥을 먹이다 x 축 이동 mm 350
z 축 이동 mm 1100
x/z 축 빠른 움직이는 속도 m/분 25
정도 위치 정확도 (x/z) mm ± 0.004
반복 포지셔닝 정확도 (X/Z) mm ± 0.002
도타 도구 번호 12
운전 형태 서보 기구
중심의 높이 mm 125
도구 변경 시간 (T-T) S 0.2
지루한 도구 홀더 사양 mm 50
정사각형 도구 홀더 사양 mm 25
테일 스톡 테일 스톡 슬리브 테이퍼 MT-5
중앙 슬리브 직경 mm φ80
최대 슬리브 최대 이동 mm 100
안전 방패 완전히 닫혔습니다
수치 제어 시스템 새로운 세대 22TA/fanuc OI-TF
기계 무게 kg 5800
기계의 전체 치수 (LXWXH) mm 3480 × 2200 × 1950
