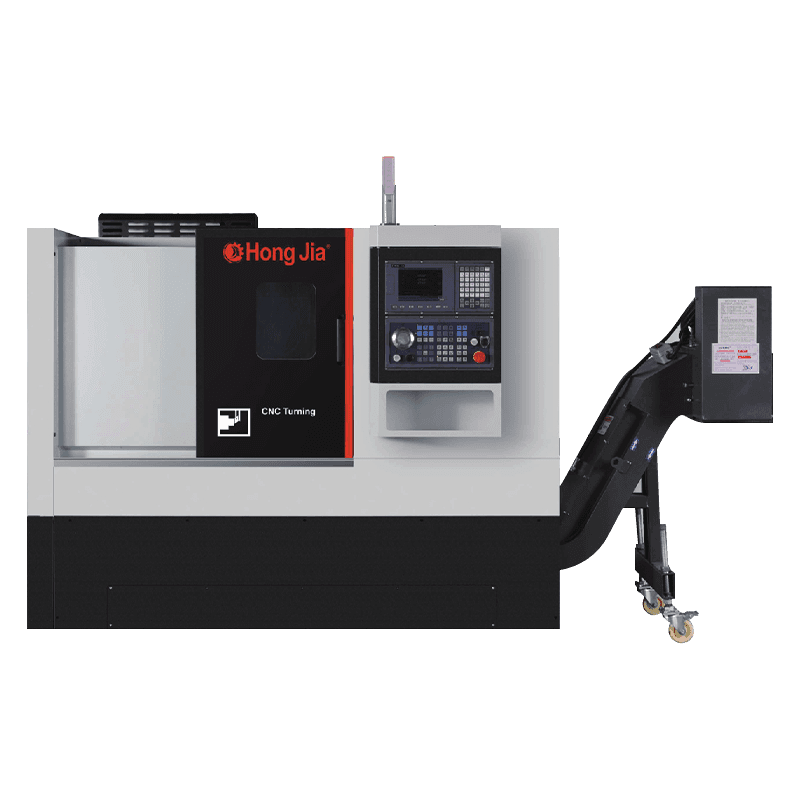

NC-106D 고효율 헤비 컷 수평 회전 센터

고효율 헤비 컷 수평 회전 센터는 강세 가공 및 고정밀 제조를 위해 설계된 고성능 공작 기계입니다. 높은 기본 구조를 가지며 안정적인 헤비로드 절단을 달성 할 수 있습니다. 이 장비는 다중 스테이션 파워 터릿이 장착 된 고급 드라이브 시스템과 내장 고속 정밀 스핀들을 채택하며 회전, 드릴링 및 지루함과 같은 다양한 처리 프로세스를 지원합니다. 효율적인 냉각 및 칩 제거 시스템은 고강도 생산 요구에 적합한 장기 작동에 대한 청결 및 안정성을 보장하며 우수한 처리 정확도와 생산 효율성을 제공하여 중공업 분야에서 유일한 선택입니다.

+ 문의하기
  • NC-106D 고효율 헤비 컷 수평 회전 센터
  • NC-106D 고효율 헤비 컷 수평 회전 센터

생산 정보

처리 기능

1. 선반, 드릴링 및 지루함을 수행 할 수 있습니다

2. 강성성 기본 구조. 중단을 달성합니다

3. 높은 생산을 달성하기위한 우수한 절단 능력과 안정적인 처리 정확도

4. 드로우 아웃 냉각수 탱크는 쉽게 청소 및 절단에 사용됩니다.

5. 표준 탱크 용량 : 100L

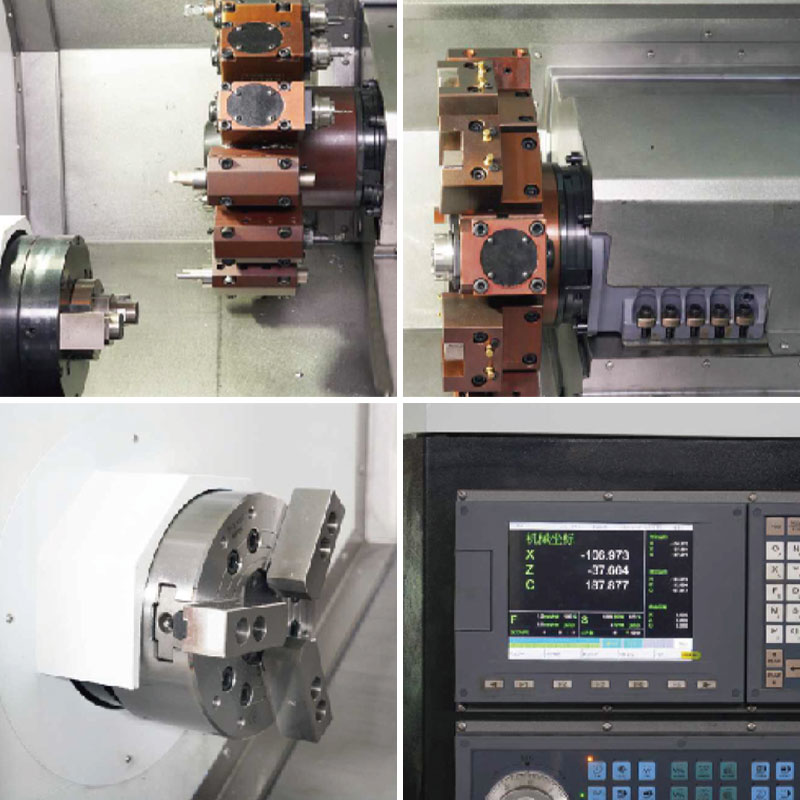

공작 기계 기본 구성

1. 신세대 SYTEC/22TA

2. 새로운 세대 드라이브 모터 및 스핀들 드라이브

3. 내장 된 고속 정밀 전동 스핀들은 표준입니다

4. 대만 또는 일본 와이어 레일 및 나사

5. 별도의 수도 탱크

6. 칩 제거 기계

7. 오일 압력 3 발톱

8. 파워 타워 12 스테이션

기술 매개 변수

목 NC-106D
맥스. 가공 직경 φ280mm
맥스. 작업 길이 300mm
맥스. 직경을 돌립니다 500mm
스핀들 척 치수 6/8 인치
맥스. 스핀들 속도 5000 분 -1
스핀들 끝 모양 A2-5
스핀들의 조리개를 통해 φ56mm
스핀들 팽창 튜브의 내 직경 φ45mm
메인 샤프트 베어링의 내 직경 φ90mm
스핀들 파워 11kw
정격 스핀들 토크 35n.m
맥스. 스핀들 토크 70n.m
터렛 표면의 수 12
외경 도구의 핸들 20x20
비트 시트 보어 φ25
터렛 파워 헤드 모델 BMT40/ER20
터렛 파워 헤드의 최대 속도 4000mm-1
커터 타워 파워 헤드 모터 파워 2.4kW
터렛 파워 헤드 토크 7.7n.m
피드 축 z/x 방향 이동 Z : 370mm x : 185mm
공급 샤프트 Z/X 모터 파워 1.7kW
빠른 시프트 속도 z/x Z : 20m/min x : 20m/min
빠른 시프트 속도 a A : 20m/분
전원 공급 장치 용량 20kva
기계의 전체 치수 (LXWXH) 2040 × 1560 × 1715mm (칩 컨베이어 없음) 칩 제거 기계는 포함되지 않습니다
기계 무게 3500kg
