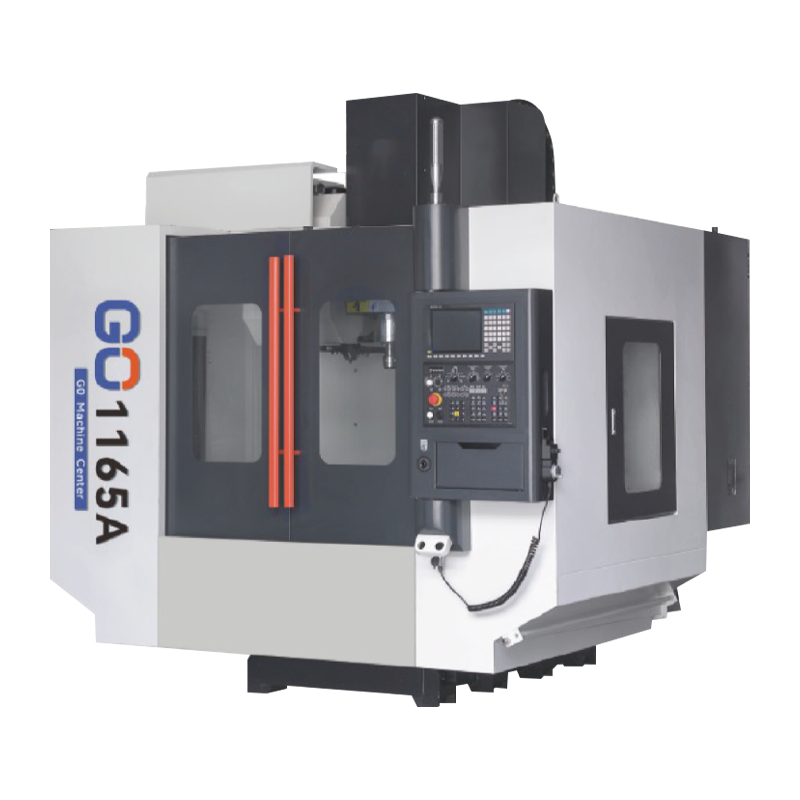

1165A 고속 및 고정밀 중 헤비 듀티 가공 센터

Bed Guideway는 넓고 꾸준한베이스, 스핀들 컬럼 박스 구조, 확대 및 확대 된 안장 및 무거운 부하 전체지지 설계를 갖춘 대형 스팬 크기 설계를 채택하여 고속과 높은 정밀도를 보장합니다.
3 개의 피드 축은 모두 각 축의 위치 정확도를 보장하기 위해 대만 수입 정밀 선형 가이드를 채택합니다.
공작 기계 공구 3 축 와이어로드는 전달 공구의 전송 정확도와 강성을 향상시키기 위해 사전 장력에 제공됩니다. 이 시스템은 도구 잡지의 1 키 리셋 및 1 키 툴 변경 기능을 개발했습니다.
공작 기계 벨트 또는 직접 연결 스핀들 옵션 고압 센터 워터 가공 효율을 향상시킵니다.

+ 문의하기
  • 1165A 고속 및 고정밀 중 헤비 듀티 가공 센터

생산 정보

기술 매개 변수

목 단위 1165a
여행하다 X 축 (왼쪽 및 오른쪽 가공 범위) mm 1100
y 축 (전면 및 후면 가공 범위) mm 650
Z 축 (상단 및 하단 처리 범위) mm 650
스핀들 코에서 작업 표면까지의 거리 mm 100 ~ 750
작업 테이블 테이블 크기 mm 1200 × 650
티 자형 CAO 치수 mm 18 × 5 × 100
최대 테이블로드 kg 1000
축 스핀들 테이퍼 홀 BT40
스핀들 속도 RPM 8000-12000
스핀들 드라이브 모드 스트레이트 링크/BCK
밥을 먹이다 속도로 이동하십시오 m/분 36/36/36
G01 최대 속도 mm/분 10000
G01 최소 속도 mm/분 0.001
도구 라이브러리 도구 라이브러리 유형 BT40 디스크 유형
도구 저장 용량 把 24t
허용 중량 kg 3
최대 직경 mm 인접한 φ140
인접한 도구 변경 시간 에스 1.2
기계 지름 발자국 크기 mm 3200 × 3000 × 2800
기계 무게 T ≈6.5
정확성 위치 정확도 XYZ (Full Stroke) mm 0.008
반복 포지셔닝 정확도 XYZ (Full Stroke) mm ± 0.005

다른

목 단위 T600A
공기 압력 요구 사항 kg/cm 2 6-8 (이중 여과 시스템)
전기 구성 요소 슈나이더
전압 요구 사항 380V ± 5phz
온도 요구 사항 ° C 5-40
지상 연결 확실하게 근거가되어야합니다
시스템 구성 새로운 세대 22MA 세트

선택 과목

목
1. 시스템 □ Mitsubishi M80 □ Fanuc MF Plus □ 신세대
2. Heieghtened 프로브 열 □ 200mm로 올리십시오 □ 300mm로 올리십시오
3. 축 회전 □ 170mm □ 210mm □ 250mm
4. effuet 코어 □ 30bar □ 50bar □ 70bar
5. 스핀들 냉각수 시스템
