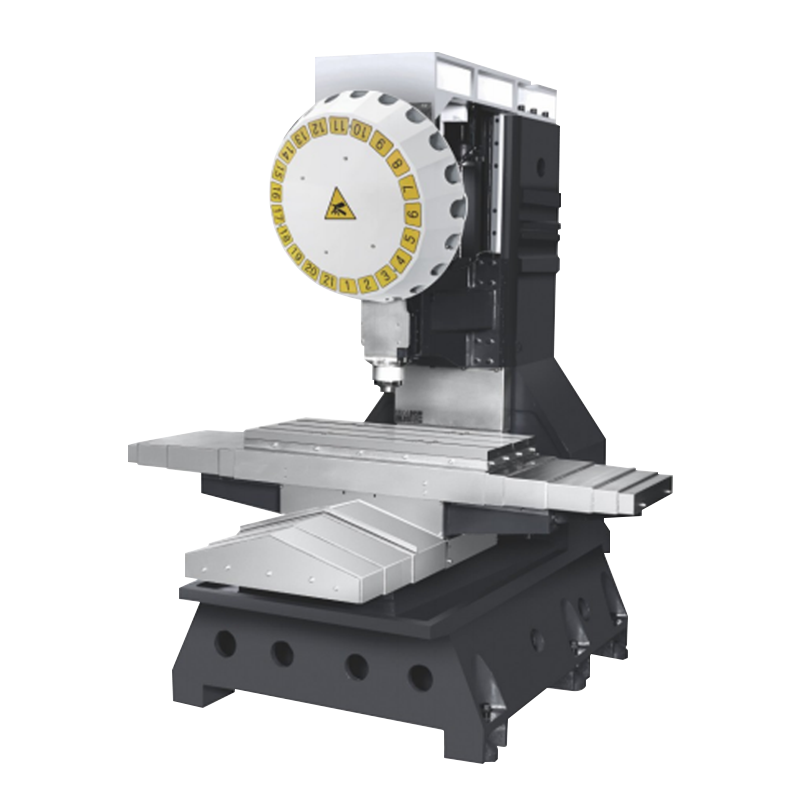

장비의 표준 구성에는 대만 브랜드 "Yintai PMMI"또는 "Shangyin Hivin"C-Grade Ball Sc 또한 장비의 3 축 축에는 P4 등급 정밀 베어링이 장착되어 더 부드러운 움직임과 마찰이 낮아집니다. BT40-24T 및 BT50-24T의 24 위치 도구 트레이의 두 가지 사양은 다른 도구 요구 사항을 충족합니다. 오일 충전 공정을 단순화하기위한 부피 오일 인젝터뿐만 아니라; 다양한 처리 요구 사항에 적응하기 위해 조정 가능한 높이 열. 이러한 구성 및 옵션은 실제 사용량에 따라 장비의 전반적인 성능과 작동 용이성을 향상시키기 위해 사용자 정의 할 수 있습니다.
생산 정보
주요 구성
3 개의 축은 'Gintech PMI 또는 Shangyin Hiwin'또는 'THK'C3 등급 볼 스크류를 채택합니다.
3 개의 축은‘Yintai PMI 또는 Shangyin Hiwin’또는‘THK’볼 스크류를 채택합니다.
3 축에 대한 P4 등급 베어링
‘Speedcn’직접 스핀들
BT30-21T 'SpeedCN'로터리 서보 도구 체인저.
3 축‘Speedcn’커플 링
3 축‘SpeedCn’커버
부피 오일러
도구 상자 및 조정 도구
선택적 구성
BBT30-Cφ110-12000/15000/200000RPM
BT30-36T 'SpeedCn'Yi-Tai 역전 유형 동일한 서비스 잡지
기술 매개 변수
| 사양 | 단위 | TP500Z | TP600Z | TP600L | TP700L | TP800V | TP1000V | T13V |
| x/y/z 축 이동 | mm | 500*400*330 | 600*400*330 | 600*450*330 | 700*450*330 | 800*500*330 | 1000*500*330 | 1300*650*450 |
| 테이블 크기 | mm | 650*400 | 700*420 | 700*420 | 800*420 | 1000*500 | 1000*500 | 1400*600 |
| 테이블로드 | kg | 250 | 250 | 250 | 350 | 350 | 500 | |
| 스핀들 센터에서 기둥 가이드 웨이 표면까지의 거리 | mm | 464 | 464 | 464 | 546 | 546 | 705 | |
| 스핀들 끝면에서 테이블 표면까지의 거리 | mm | 150-480 | 150-480 | 160-490 | 150-480 | 150-600 | ||
| 표 t 슬롯 (너비*슬롯*간격) | mm | 14T*3*125 | 14T*3*125 | 18t*5*100 | 18t*5*100 | 18t*5*100 | ||
| 스핀들 테이퍼 홀/직경 | / | BBT30-100 | BBT30-110 | BBT30-110 | BBT30-110 | BBT-30-110 | ||
| 스핀들 속도 | R/분 | 20000 | 20000 | 20000 | 20000 | 12000 | ||
| (xnz) 빠른 트래버스 | m/분 | 36/48 | 36/48 | 48 | 48 | 36 | ||
| 볼 나사 | mm | XY : ф28*12116 Z : ф32*12116 | XYZ : ф32*16 | XYZ : 40*12 | ||||
| 롤러 가이드 (라인 너비/슬라이더 수) | mm | XYZ : 30*2 | XYZ : 30*2 | XYZ : 35*2 | x : 45*6 yz : 45*4 | |||
| 기계 무게 | kg | ≈2200 | ≈2300 | ≈2500 | ≈2550 | ≈3000 | ≈3300 | ≈4500 |
