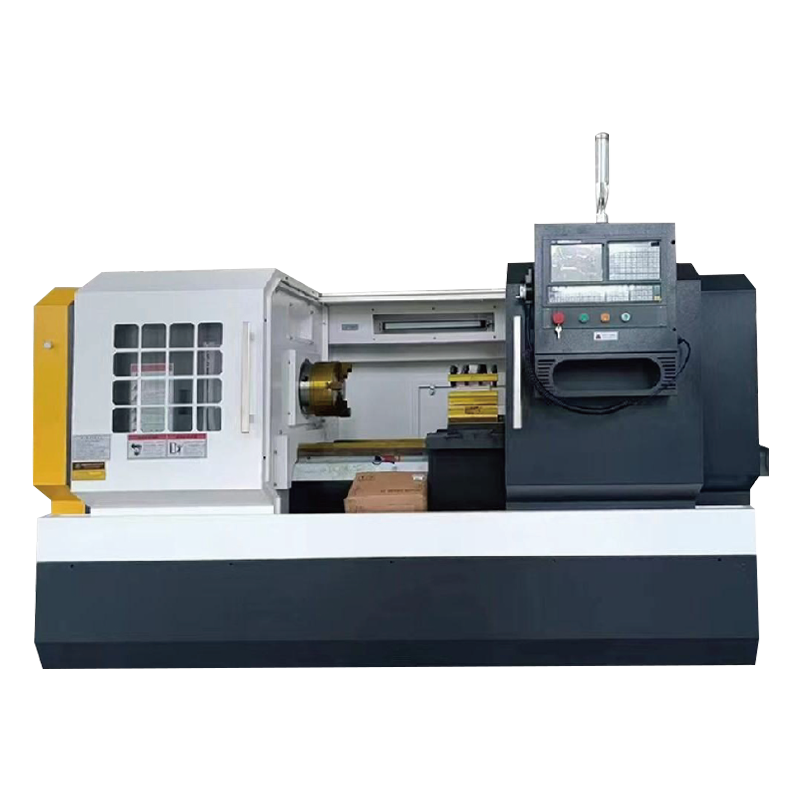

CK6150 고출력 CNC 수평 선반
수치 제어 선반
CK6150 시리즈 CNC 수평 선반에는 정밀도, 고전력, 강성성 등의 특징이 있습니다. 주요 부품 및 구조는 최적으로 설계되었으며, 이는 가공 샤프트, 디스크, 부싱, 특수한 형태의 표면 및 나사 유형 공작물을위한 장비의 첫 번째 선택입니다.
GSK980TB3/HUAZHONG 808 CNC 시스템 및 모든 디지털 AC 서보 시스템, X, Z 축은 Semi-Closed-Loop Control, C3 레벨 정밀 볼 스크류를 사용하는 볼 스크류, 전기 구성 요소는 CE 또는 국내 3C 인증에 따라 수입되거나 국내에서 잘 알려진 브랜드입니다. 이 기계에는 유명한 브랜드의 수직 4 스테이션 CNC 툴 홀더가 장착되어 있으며, 높은 위치 정확도, 고강도 및 우수한 안티 바이브레이션 성능의 특징을 보유하고 있습니다.
공장은 공장을 떠나기 전에 검사 절차에 따라 엄격하게 검사됩니다. 각 공작 공구
생산 정보
공작 기계의 장점
1. 공작 기계 주축 및 침대. 테일 스톡. 전체 기계는 검사를 위해 레이저 간섭계를 채택하여 Z 축 및 X 축의 위치 정확도를 효과적으로 보장 할 수 있으며 기계의 반복 위치 정확도, 백래시 및 안정성을 보장 할 수 있습니다.
2.
3.
4.
5.이 기계는 하장 볼 나사, Z 축 볼 스크류 및 X 축 볼 스크류를 인장 구조로 채택하여 외부 원과 내부 구멍 크기의 공작물 가공의 정확성을 향상시킵니다.
6.이 기계는 4 스테이션 No-Lift 전기 공구 홀더를 채택합니다. 공구 생크 크기 : 25x25중m.
7. Delixi 브랜드 전기 가전 제품

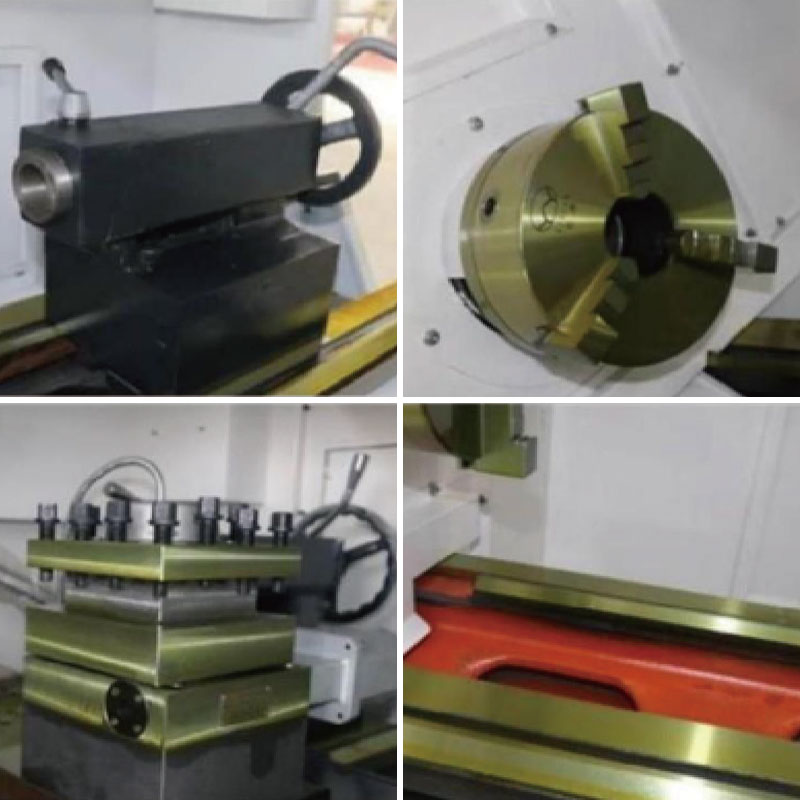

수치 제어 도구 휴식
높은 위치 정확도, 안정성 및 신뢰성, 광범위한 응용 분야, 간단한 구조, 쉬운 유지 보수 등을 갖춘 4 스테이션 CNC 툴 홀더.
기계의 테일 스톡 설계는 강성, 베어링 용량 및 사용의 유쾌함을 완전히 고려합니다. 잭킹 방법은 매뉴얼입니다.
이 기계에는 250mm 설명서 3 턱 척이 장착되어 있습니다.
wenchang (SANHE) 수직 4 위치 CNC 툴 홀더는 높은 위치 정확도, 안정성 및 신뢰성, 광범위한 응용 분야, 간단한 구조 및 쉬운 유지 보수를 특징으로합니다.
평평한 침대 구조, 수지 모래 성형, 고품질 주철 주조를 채택한 가이드 레일은 중간 주파수 담금질 및 플라스틱 성형 공정을 채택하며, 이는 내마모성이 우수하고 정확성 유지가 좋습니다.
기술 매개 변수
| 목 | 단위 | CK6150 |
| 침대의 최대 선회 직경 | mm | φ500 |
| 툴 홀더의 최대 회전 직경 | mm | φ290 |
| 두 센터 사이의 최대 공작가 길이 | mm | 1000 |
| 구멍 직경을 통해 스핀들 | mm | 82 |
| 스핀들 속도 범위 | R/분 | 150-1600 독립적 인 스핀들 또는 3 개의 기어가있는 Varubte 속도 |
| 스핀들 엔드 유형 | ISO (GB) A2-8 | |
| 가늘게 앞쪽 테이퍼 구멍 | 다섯 개의 Moh | |
| 스핀들 모터 파워 | 7.5 | |
| 스핀들 모터 형태 | 주파수 변환 | |
| 수치 제어 도구 휴식 | 수직 4 스테이션 | |
| 생크 크기 | mm | 25x25 |
| 툴 홀더는 위치를 반복적으로 포지셔닝 정확도로 반복했습니다 | ± 0.01 " | |
| x 축 이동 | mm | 310mm |
| z 축 이동 | mm | 1000mm |
| 빠르게 움직이는 속도 | mm/분 | X : 6000 Z : 8000 |
| 피드 속도 범위 | mm/분 | X : 1 ~ 2000 Z : 1 ~ 2000 |
| 최소 설정 단위 | mm | 0.001 |
| 꼬리 스코트 슬리브 직경 | mm | φ65 |
| 테일 스토프 슬리브 스트로크 | mm | 150 |
| 꼬리 시트 슬리브 테이퍼 | 다섯 개의 Moh | |
| 냉각 모터 파워 | W | 90 |
| 냉각 펌프 헤드 | m | 5 |
| 냉각 펌프 흐름 | L/분 | 25 |
| 전원 | 380V ± 10비율, 50Hz ± 1% 3 상 AC | |
| 주변 온도 | ℃ | 0-40 |
| 상대 습도 | % | ≤92 |
| 기계의 전체 치수 (LXWXH) | mm | 2450x1510x1840 |
| 순 기계 무게 | kg | 2150 |
연락을 유지하십시오
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.는 2006 년에 시작하여 2018 년에 설립되었습니다.이 위장은 중국 Yangtze River Delta Economic Zone의 Zhejiang Province Ningbo City의 Qianwan New District에 위치하고 있습니다. CNC 금속 절단 장비의 연구, 개발, 생산 및 판매를 전문으로하는 기업입니다. 중국으로 CK6150 고출력 CNC 수평 선반 supplier and custom CK6150 고출력 CNC 수평 선반 companyHongjia CNC는 강력한 기술 강점과 풍부한 산업 경험을 바탕으로 고객에게 다양한 산업에서 고객의 요구를 충족시키기 위해 고급 CNC 솔루션을 제공하기 위해 노력하고 있습니다.
식물과 장비
뉴스는 무엇입니까?
-
오늘날 점점 더 경쟁이 치열해지는 제조 산업에서 기업은 점점 더 높은 효율성, 고정밀, 고도로 통합된 가공 솔루션을 요구하고 있습니다. Ningbo Hongjia CNC Technology Co., Ltd.는 2018년 절강성 닝보시 Qianwan New District에 설립된 고속, 정밀 경사 가이드웨이 CNC 선반 전문 제조업체로 2006년부터 탄탄한 기반을 구축해 왔습니다. 시장...
더 읽으십시오 -
드릴링 및 태핑 머신 드릴링 및 테이핑 기능을 결합한 공작 기계입니다. 주로 금속, 플라스틱 및 목재와 같은 재료에 구멍을 뚫고 내부 실 (탭핑)을 만드는 데 사용됩니다. 자동화 또는 반자동 작동을 통해 처리 효율과 정밀도를 향상시키고 기계 제조, 곰팡이 제조, 자동차 수리 및 전자 장비 어셈블리에 널리 사용됩니다. 1. 드릴링 및 태핑 머신의 주요 기능 ...
더 읽으십시오 -
1. 항공 우주 산업이 선호하는 이유는 무엇입니까? 수평 회전 센터 ? 중력 장점 : 큰 워크 피스의 변형을 피하십시오 수직 회전 문제 : 무거운 워크 피스 (직경이 1.5m 이상인 터빈 디스크와 같은)를 처리 할 때, 공작물의 무게는 클램핑 중에 변형을 일으켜 둥근 성분에 영향을 미칩니다 (일반적으로...
더 읽으십시오
산업 지식
CK6150 고출력 CNC 수평 선반 , Hongjia CNC의 스타 생성물로서, 높은 정밀, 고전력 및 강성성을 결합하며 기계식 처리 분야에서 선호되는 장비입니다. 설계 개념은 고급이며 주요 구성 요소와 구조는 복잡한 처리 작업에서 공작 기계의 안정적인 성능과 탁월한 성능을 보장하도록 최적화되었습니다. GSK980TB3/HUAZHONG 808 CNC 시스템 및 완전 디지털 AC 서보 시스템을 채택하고 X 축 및 Z 축 모두 반응 프로세스의 정확성을 보장하기 위해 반 폐쇄 루프 제어를 채택합니다.
공작 기계의 핵심 경쟁력은 우수한 정밀성과 안정성에 있습니다. CK6150 선반의 스핀들 박스, 침대 및 테일 스톡은 레이저 간섭계에 의해 검사됩니다. 이 엄격한 검사 프로세스는 포지셔닝 정확도, 반복 포지셔닝 정확도, 리버스 클리어런스 및 Z 축 및 X 축의 전체 안정성을 효과적으로 보장합니다. 침대는 고강도 주철로 만들어졌으며 구리 및 크롬과 같은 특수 재료가 추가됩니다. 베드 레일은 3mm 깊이로 켄칭되어 기계의 내마모성 및 장기 안정성을 크게 향상시킵니다.
CK6150 선반은 남쪽의 더운 날씨에 공작 기계의 효율적인 열산 요구 사항을 충족시키기 위해 중앙 윤활 시스템을 채택합니다. 스핀들 박스는 스핀들 박스의 청결 및 우수한 열 소산 성능을 보장하고 베어링 및 기어의 서비스 수명을 효과적으로 확장 시켜서 윤활 및 순환해야합니다. 스핀들은 통로 직경이 82mm 인 하빈 베어링을 사용합니다. 공작 기계 기어는 정확하게 접지되어 기어 경도를 향상시킬뿐만 아니라 공작 기계 작동 노이즈를 크게 줄여서 사용자에게 더 조용한 작업 환경을 만듭니다.
전송 시스템과 관련하여 CK6150 선반은 한장 브랜드의 정밀 볼 나사를 사용합니다. Z- 축 및 X 축의 볼 스크류는 인장 구조를 가지고 있습니다. 또한 공작 기계에는 Delixi 브랜드 전기 부품과 도구 리프팅이없는 4 스테이션 전기 공구 홀더가 장착되어 있습니다. 도구 핸들 크기는 25x25mm이므로 공구 변경 효율 및 처리 유연성을 더욱 향상시킵니다. 4 스테이션 CNC 툴 홀더는 고정밀 포지셔닝, 우수한 안정성 및 광범위한 적용 가능성뿐만 아니라 간단한 구조 및 쉬운 유지 보수에 대한 많은 사용자가 가장 좋아하는 선택이되었습니다.
Tailstock 디자인은 또한 Hongjia CNC의 궁극적 인 세부 사항 추구를 반영합니다. CK6150 선반의 테일 스톡은 강성,로드 베어링 용량 및 작동 용이성을 완전히 고려하고 수동 리프팅을 채택하여 다양한 처리 요구 사항에 따라 안정적인 지원을 보장합니다. 공작 기계에는 표준 250mm 수동 3 개 턱이 장착되어 있으며 다양한 모양과 크기의 클램핑 워크 피스를 편리하게 제공합니다. 동시에, 공작 기계는 Wenchang Brand 4-Station 수직 CNC 도구 홀더를 사용하며, 이는 높은 정밀도, 높은 안정성 및 넓은 적용 가능성으로 유명합니다. 소형 구조와 쉬운 유지 보수는 공작 기계의 전반적인 성능을 향상시킵니다.
CK6150 고출력 CNC 수평 선반도 구조 설계에서 매우 독창적입니다. 그것은 수지 모래 주조 및 고품질 주철 재료와 결합 된 평평한 침대 구조를 채택하며 가이드 레일은 중간 주파수 퀀칭 및 플라스틱 성형 기술을 채택하며, 이는 매우 마모에 저항 할뿐만 아니라 오랫동안 처리 정확도를 유지할 수 있습니다. .
