1. 공작 기계 헤드 박스 및 침대. 테일 스톡. 팔레트는 수동으로 긁히고 연구되며 전체 기계는 선박에 의해 테스트되어 Z 축 및 X 축의 위치 정확도, 반복 포지셔닝 정확도, 백래시 및 공작 기계의 안정성을 효과적으로 보장 할 수 있습니다.
2.
3.
4.
5.
6.이 기계는 4 스테이션 비 리프팅 전기 공구 홀더를 채택합니다. 공구 생크 크기 : 25x25mm.
7. Delixi Brand Electrical Appliances
생산 정보
공작 기계의 장점
1. 공작 기계 헤드 박스 및 침대. 테일 스톡. 팔레트는 수동으로 긁히고 연구되며 전체 기계는 선박에 의해 테스트되어 Z 축 및 X 축의 위치 정확도, 반복 포지셔닝 정확도, 백래시 및 공작 기계의 안정성을 효과적으로 보장 할 수 있습니다.
2.
3.
4.
5.
6.이 기계는 4 스테이션 비 리프팅 전기 공구 홀더를 채택합니다. 공구 생크 크기 : 25x25mm.
7. Delixi 브랜드 전기 가전 제품
기술 매개 변수
| 목 | 콘텐츠 | 단위 | CK6180 |
| 처리 범위 | 침대 스케이트 보드의 최대 회전 직경 | mm | φ800 |
| 스케이트 보드의 최대 회전 직경 | φ480 | ||
| 최대 처리 길이 | mm | 1000 | |
| 최대 가공 직경 | mm | φ800 | |
| 주축 | 척 | 400mm 3 발톱 630mm 발톱 4 개 | |
| 메인 스핀들 헤드 형태 | A2-11 | ||
| 메인 스핀들 홀 직경 | mm | φ105 | |
| 스핀들 내부 구멍 테이퍼 | 1:20 | ||
| 스핀들 단계의 수 | 수동 네 번째 장비 | ||
| 스핀들 속도 범위 | R/분 | 30-84/53-150/ 125-350/300-835 |
기술 매개 변수
| 목 | 콘텐츠 | 단위 | CK6180 |
| 칼 보유자 | x/z- 축 이동 | mm | 420/1500 |
| 나이프 홀더 형태 | 전기 수직 | ||
| 워크 스테이션 | 4 | ||
| 도구 사양 : 회전/지루합니다 | mm | 32/40 | |
| 테일 스톡 | 슬리브 직경/스트로크 | mm | φ100/250 |
| 소매의 내부 구멍의 원뿔 | MT6 | ||
| 슬리브 드라이브 형태 | 수동 | ||
| 꼬리 좌석 운동 형태 | 수동 | ||
| 스핀들 모터 파워 | Kw | 11 | |
| 스핀들 모터 토크 | nm | 48 | |
| x/z 모터 파워 | KW | 1.5/2.3 | |
| x/z 모터 토크 | 10/15 | ||
| 냉각 펌프 모터 파워 | nm | 125 | |
| 다른 | 전력 용량 | 15 | |
| 침대 안장 레이아웃 양식 | W | 평평한 침대 몸 | |
| 가이드 레일 양식 | KVA | 하드 레일 (> HRC55) | |
| 기계 무게 | kg | 5000 | |
| 공작 기계 치수 : 길이 x 너비 x 높이 | mm | 3400 × 1900 × 2000 | |
연락 유지
복합 각도로 12개의 교차 드릴 구멍이 있는 유압 매니폴드가 견적을 위해 책상 위에 놓여 있습니다. 3축 밀에서는 5개의 설정과 5개의 고정 장치가 필요하며, 세 번째 설정만으로도 이후의 모든 작업에서 감당해야 하는 약 0.03mm의 위치 오류가 발생합니다. 5축 기계에서는 동일한 부품이 한 번의 클램핑으로 작동됩니다. 이러한 비교는 전체 비즈니스 사례입니다. 5축 CN...
더 읽기316L 스테인리스 뼈 나사에 대한 첫 번째 품목 검사는 종종 실용적인 질문으로 시작됩니다. 이 프로세스가 하나의 양호한 부품뿐만 아니라 로트 전반에 걸쳐 중요한 공차를 유지할 수 있습니까? 이 질문은 의료 가공의 중심에 있습니다. 작업은 하나의 기계 유형으로 정의되지 않습니다. 이는 부품 형상, 재료, 공차, 표면 마감, 청소 및 추적 가능성과 일치하는 제어된 경로로 정의됩니다....
더 읽기견적 요청은 STEP 파일, PDF 도면 및 배송 날짜와 함께 도착합니다. 공장에서는 견적을 내리기 전에 세 가지 질문에 답해야 합니다. 즉, 부품을 고정할 수 있는지, 공구가 모든 기능에 도달할 수 있는지, 기계가 견적된 사이클 시간에 공차를 유지할 수 있는지입니다. CAD와 캠은 이러한 질문에 순차적으로 답합니다. CAD는 부품을 정의합니다. CAM은 그것을 만드는 모션을 정의...

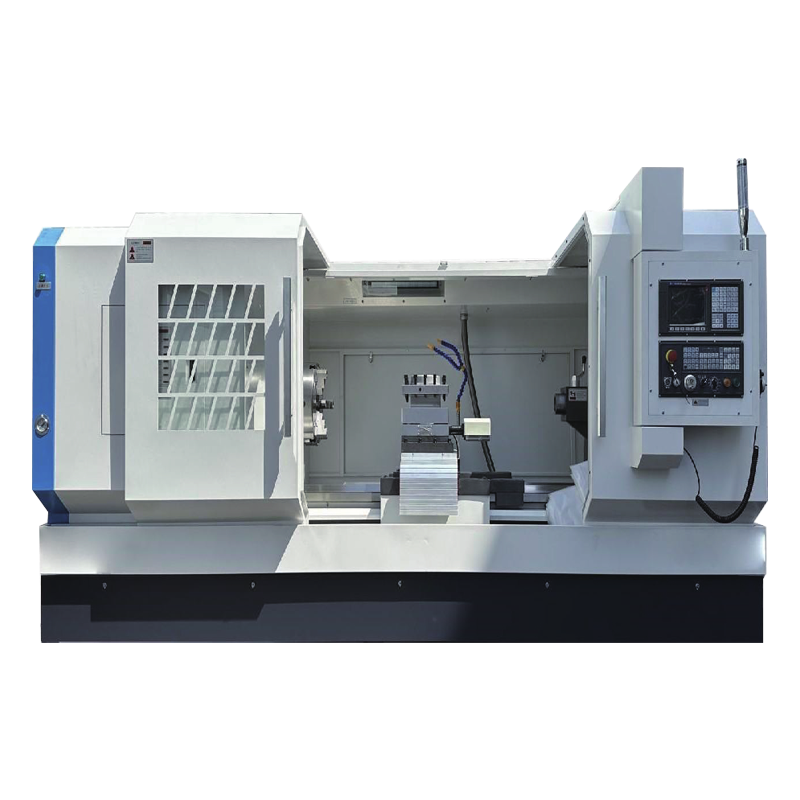

더 읽기CK6180 저음 CNC 수평 선반 Ningbo Hongjia CNC Technology Co.는 현대 제조의 고정밀 가공 요구에 대한 Ltd의 적극적인 대응입니다. 이 공작 기계의 설계는 소스에서 시작됩니다. 헤드 스톡, 침대 및 테일 스톡과 같은 주요 구성 요소는 모두 세밀하게 긁히고 엄격하게 테스트되어 각 공작 기계가 공장을 떠나기 전에 포괄적 인 "선박 수준"검사를 받도록합니다. 이 프로세스는 Z 축 및 X 축의 위치 정확도를 효과적으로 보장 할뿐만 아니라 반복 위치 정확도를 크게 향상시키고 백래시를 제거하며 공작 기계의 장기 안정성을 보장합니다.
공작 기계의 내구성과 안정성을 더욱 향상시키기 위해 CK6180 저음 CNC 수평 선반은 고강도 주철 재료를 사용하고 혁신적으로 구리 및 특수 합금 요소를 추가하여 베드 레일의 켄칭 깊이가 3mm에 도달합니다. 이 설계는 공작 기계의 내마모성을 크게 향상시키고 장기 고 부하 작동에서도 우수한 가공 정확도와 안정성을 유지할 수 있습니다.
남쪽의 뜨겁고 습한 기후 조건의 경우 CK6180 저음 CNC 수평 선반은 중앙 집중식 윤활 시스템으로 특별히 설계되었습니다. 헤드 박스는 순환 강제 윤활 방법을 채택합니다. 이 혁신적인 디자인은 헤드 박스의 내부 구성 요소의 청결과 좋은 열 소산을 보장 할뿐만 아니라 베어링 및 기어의 서비스 수명을 효과적으로 확장합니다. 지능형 윤활 관리 시스템은 처리 상태에 따라 윤활액과 주파수를 자동으로 조정할 수 있으며, 이는 유지 보수 비용을 절약 할뿐만 아니라 공작 기계의 전반적인 운영 효율성을 향상시킵니다.
공작 기계 스핀들은 유명한 Harbin 베어링을 사용합니다. 스핀들 통과 구멍 직경은 CP82mm에 도달하여 큰 절단 하중을 견딜 수 있습니다. 동시에, 공작 기계 기어는 정밀 연삭 공정을 채택하여 기어의 경도와 메시 정확도를 크게 향상시켜 기계 작동 중에 노이즈 레벨을 크게 줄입니다. CK6180은 우수한 조용한 성능을 통해 사용자에게보다 편안하고 효율적인 작업 환경을 만듭니다. 특히 소음에 민감한 고급 제조 분야에 적합합니다.
전송 시스템 측면에서 CK6180 저음 CNC 수평 선반은 Hanjiang 브랜드의 고정밀 볼 나사를 채택합니다. Z 축 및 X 축 모두 사전 스트레치 구조로 볼 스크류 디자인을 채택합니다. 이 구성은 공작물의 원통형 및 내부 구멍 크기의 처리 정확도를 크게 향상시키고 복잡한 부분의 일회성 형성 능력을 보장합니다.
처리 효율을 향상시키기 위해 CK6180 저음 CNC 수평 선반에는 25x25mm의 도구 핸들 크기가있는 4 개의 스테이션 비 리프팅 전기 공구 홀더가 장착되어 있습니다. 이 설계는 도구 교체 프로세스를 단순화하고 보조 시간을 단축 할뿐만 아니라 다양한 처리 요구를 충족시키기 위해 더 넓은 범위의 도구 선택 공간을 사용자에게 제공합니다.
전기 제어 측면에서 CK6180 저음 CNC 수평 선반은 Delixi 브랜드의 전기 부품을 사용하여 전체 전기 시스템의 안정성과 신뢰성을 보장합니다. 직관적 인 작동 인터페이스와 결합 된 고급 CNC 시스템을 사용하면 최초의 연산자조차도 신속하게 시작하여 운영의 어려움을 크게 줄이고 생산 효율성을 향상시킬 수 있습니다. 동시에, 엄격한 안전 보호 조치 및 결함 경고 시스템은 운영자에게 만능 안전 보호를 제공합니다.
