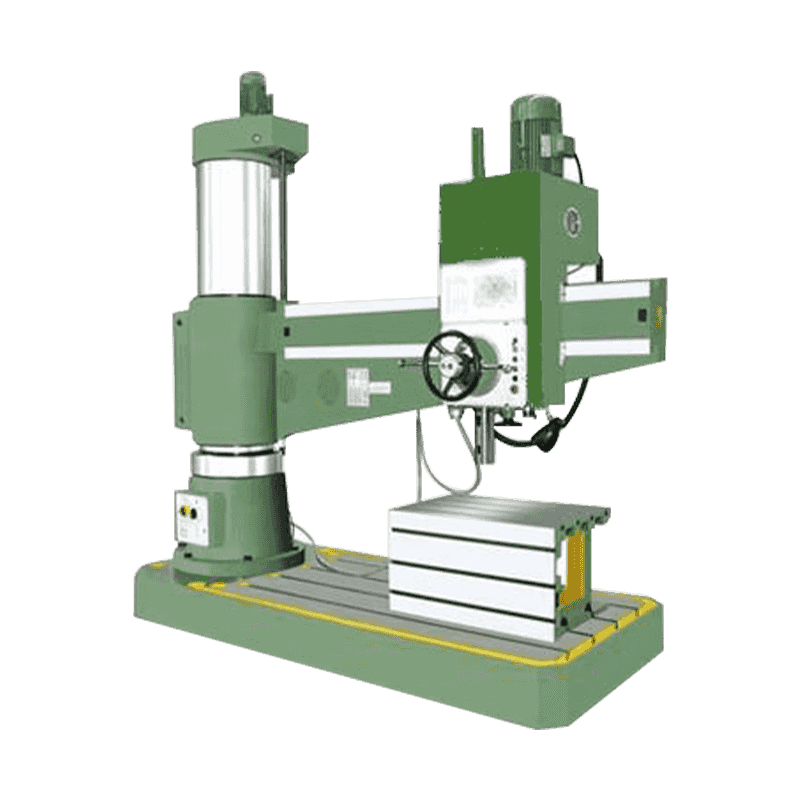

Z3050X16/1 방사형 드릴링 머신

ⅰ. 요약
Z3050 × 16/1 방사형 드릴링 머신 ‌는 일종의 다기능 드릴링 장비로, 드릴링, 리밍, 리밍, 표면 가공 및 중간 부품 및 대규모 부품의 탭핑에 적합합니다. 우수한 기본 구성 요소의 특징, ‌ 유압 미리 선택된 변속기 메커니즘, 유압 드라이브 클램핑 메커니즘, ‌ 고정식 가이드 레일 및 경마장, 완벽한 안전 보호 장치 등

+ 문의하기
  • Z3050X16/1 방사형 드릴링 머신

생산 정보

주요 사양 및 기술 매개 변수

목 사양 단일 위치
최대 구멍 직경 50 mm
스핀들 센터 라인에서 컬럼 버스 바까지의 거리 맥스 1600 mm
최저한의 350 mm
주 헤드 스톡 가로 이동 거리 1250 mm
로커 팔 리프팅 거리 580 mm
스윙 암 회전 각도 ± 180 의도
스핀들 원뿔 구멍 모스 번호 5
스핀들 속도 범위 25-2000 R/분
스핀들 속도 시리즈 16 수준
스핀들 사료 범위 0.04-3.2 mm/r
스핀들 피드 시리즈 16 수준
스핀들 여행 315 mm
스핀들의 최대 허용 토크 500 N.M
스핀들이 허용하는 최대 공급 저항 18000 N
주요 모터 파워 4 KW
로커 암 리프팅 모터 파워 1.5 KW
유압 클램핑 모터 파워 0.75 KW
냉각 펌프 모터 파워 0.09 KW
기계 무게 3500 kg
최대 기계 프로파일 크기 (L × W × H) 2500 × 1070 × 2840 mm

연락 유지

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.는 2006년에 시작되어 2018년에 설립되었습니다. 중국 저장성 닝보시 첸완 신구에 위치하며, 중국 양쯔강 삼각주 경제 구역의 남쪽 날개에 있습니다. CNC 금속 절단 장비의 연구, 개발, 생산 및 판매를 전문으로 하는 기업입니다. 중국 Z3050X16/1 방사형 드릴링 머신 공급업체 및 맞춤 Z3050X16/1 방사형 드릴링 머신 회사로서, 강력한 기술력과 풍부한 업계 경험을 바탕으로 홍지아 CNC는 고객에게 첨단 CNC 솔루션을 제공하여 다양한 산업의 고객 요구를 충족시키기 위해 노력하고 있습니다.
공장 및 장비
  • 공장 외관
  • 공장 외관
  • 장비
  • 장비
  • 장비
  • 장비
  • 장비
새소식
  • 복합 각도로 12개의 교차 드릴 구멍이 있는 유압 매니폴드가 견적을 위해 책상 위에 놓여 있습니다. 3축 밀에서는 5개의 설정과 5개의 고정 장치가 필요하며, 세 번째 설정만으로도 이후의 모든 작업에서 감당해야 하는 약 0.03mm의 위치 오류가 발생합니다. 5축 기계에서는 동일한 부품이 한 번의 클램핑으로 작동됩니다. 이러한 비교는 전체 비즈니스 사례입니다. 5축 CN...

    더 읽기
  • 316L 스테인리스 뼈 나사에 대한 첫 번째 품목 검사는 종종 실용적인 질문으로 시작됩니다. 이 프로세스가 하나의 양호한 부품뿐만 아니라 로트 전반에 걸쳐 중요한 공차를 유지할 수 있습니까? 이 질문은 의료 가공의 중심에 있습니다. 작업은 하나의 기계 유형으로 정의되지 않습니다. 이는 부품 형상, 재료, 공차, 표면 마감, 청소 및 추적 가능성과 일치하는 제어된 경로로 정의됩니다....

    더 읽기
  • 견적 요청은 STEP 파일, PDF 도면 및 배송 날짜와 함께 도착합니다. 공장에서는 견적을 내리기 전에 세 가지 질문에 답해야 합니다. 즉, 부품을 고정할 수 있는지, 공구가 모든 기능에 도달할 수 있는지, 기계가 견적된 사이클 시간에 공차를 유지할 수 있는지입니다. CAD와 캠은 이러한 질문에 순차적으로 답합니다. CAD는 부품을 정의합니다. CAM은 그것을 만드는 모션을 정의...

    더 읽기
업계 지식

금속 절단 분야에서 중요한 유형의 장비로서 방사형 드릴링 머신은 고유 한 구조와 광범위한 응용 분야를 가진 많은 산업 시나리오에서 필수적인 역할을 수행합니다. 그 중에서도 중국의 방사형 시추기 분야의 리더 인 Ningbo Hongjia CNC Technology Co., Ltd는 기술적 인 축적과 풍부한 산업 경험을 통해 전 세계 고객에게 많은 고성능, 맞춤형 방사형 드릴링 머신 솔루션을 제공했습니다.

1. 방사형 드릴링 머신의 다각화 된 응용
방사형 드릴링 머신 , 강력한 다양성으로, 중간 및 대형 워크 피스의 드릴링, 리밍, 확장, 평면 처리 및 태핑을위한 선호 도구가되었습니다. Ningbo Hongjia CNC Technology Co., Ltd의 자랑스러운 작업으로서 Z3050X16/1 방사형 드릴링 머신은 전통적인 방사형 시추기의 모든 장점을 물려받을뿐만 아니라 현대식 제조 산업의 요구에 더 적응할 수 있도록 일련의 혁신을 만들어냅니다.

2. 우수한 기본 구성 요소 및 디자인 하이라이트
Ningbo Hongjia CNC Technology Co., Ltd는 고품질 방사형 드릴링 머신이 견고하고 신뢰할 수있는 기본 구성 요소와 분리 될 수 없다는 것을 알고 있습니다. Z3050X16/1 방사형 드릴링 머신은 고강도 재료로 만든 메인 프레임을 사용하여 장기 및 고강도 작업 하에서 공작 기계의 안정성과 내구성을 보장합니다. 또한 공작 기계에는 고급 유압 사전 선택 전송 메커니즘이 장착되어 있습니다. 이 설계는 운영 프로세스를 크게 단순화시켜 작업자가 다양한 속도와 피드 속도를 쉽게 전환하여 작업 효율성을 향상시킬 수 있습니다.

Z3050X16/1 방사형 드릴링 머신은 또한 유압식 클램핑 메커니즘을 도입한다는 점을 언급 할 가치가 있습니다. 이 혁신은 공작물의 포지셔닝 정확도를 향상시킬뿐만 아니라 클램핑 시간을 효과적으로 단축하고 처리주기를 더 단축시킵니다. 고정밀 가이드 레일 및 활주로 설계는 처리 정확도를 보장하는 핵심입니다. 함께, 그들은 공작 기계의 안정적인 작동의 기초를 형성하고 처리 된 부품의 고품질 출력을 보장합니다.

3. 안전하고 효율적인 생산 보증
Ningbo Hongjia CNC Technology Co., Ltd는 효율적인 처리를 추구하는 동안 운영자의 안전과 건강에 큰 중요성을 부여합니다. Z3050X16/1 방사형 드릴링 머신에는 비상 정지 버튼, 보호 커버 및 지능형 모니터링 시스템을 포함하되 이에 국한되지 않는 완전한 안전 보호 장치가 장착되어 있습니다. 이러한 조치는 작동 중에 안전 위험을 효과적으로 줄이고 운영자에게 더 안전하고 편안한 작업 환경을 제공합니다.

4. 개인화 된 요구를 충족시키기위한 맞춤형 서비스
전문 CNC 금속 절단 장비 공급 업체 인 Ningbo Hongjia CNC Technology Co., Ltd는 각 고객의 독창성을 잘 알고 있습니다. 따라서 표준화 된 Z3050X16/1 방사형 드릴링 머신을 제공하는 것 외에도 고객의 특정 요구에 따라 설계에서 프로덕션에 이르기까지 모든 맞춤형 서비스를 제공 할 수있는 전문 기술 팀이 있습니다. 홍 지아는 공작 기계 공구의 크기 조정, 특수 기능 추가 또는 특정 재료에 대한 처리 기술 최적화에 관계없이 모든 고객이 생산 요구에 가장 적합한 방사형 드릴링 머신을 얻을 수 있도록 맞춤형 솔루션을 제공 할 수 있습니다.

저희가 필요하시면 주저하지 말고 연락주세요!
